Transport, contenu de la livraison et implantation

NOTE

3.H0004

Mise en place
–

Selon l’état de service de l’appareil, des vibrations peuvent survenir.

•

Ne placez l’appareil que sur un support plan, plat et à l’horizontal. Le
support doit être stable et ne pas vibrer.

Pos : 7.19 /00005 Ü berschriften/1.1 Ü bersc hriften/1.1 Übersc hriften BD A/11 Spannstange eins etzen @ 4\mod_1330075289191_14.doc @ 26819 @ 2 @ 1

4.6 Mise en place de la tige de serrage

Pos : 7.20 /00010 Bedi enungsanleitung en Kapitels ammlungen/AS450_basic /0006 Transport, Li eferumfang und Aufstellen /AS450 basic M odul Spanns tangen einsetzten @ 4\mod_1330074419838_14.doc @ 26811 @ @ 1

•

Utilisez respectivement une rondelle plate M20 (Fu) aux deux tiges de
serrage (F).

•

Vissez et serrez les deux tiges de serrage dans la plaque de serrage (G).

NOTE

La force de serrage pour la fixation des tiges de serrage s’élève à environ 30 Nm.

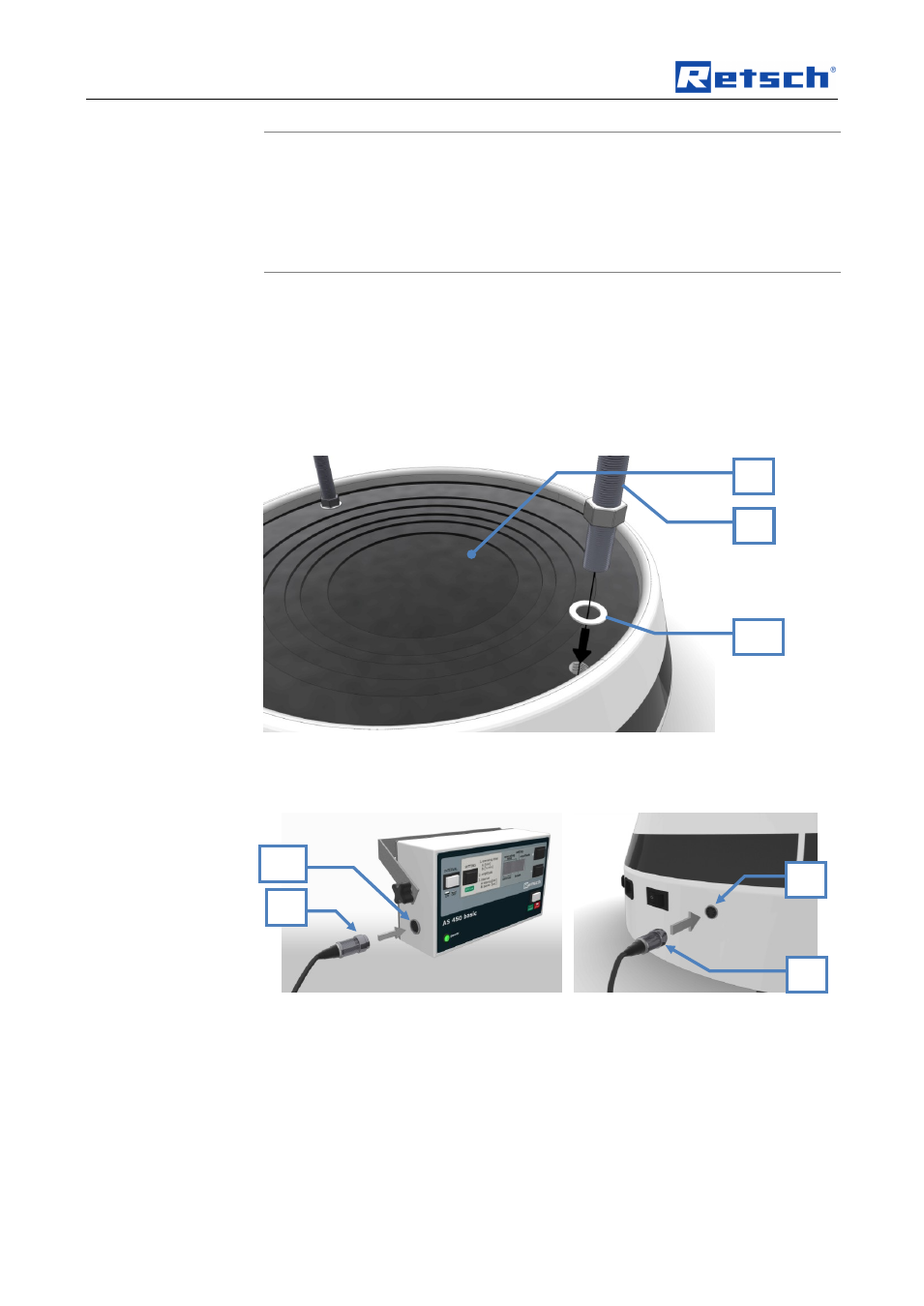

Ill. 2 : Fixation des tiges de serrage

Pos : 7.21 /00005 Ü berschriften/1.1 Ü bersc hriften/1.1 Übersc hriften BD A/11 Bedienei nheit ansc hließ en @ 0 \mod_1229076747940_14.doc @ 5027 @ @ 1

4.7 Connexion de l’unité de commande

Pos : 7.22 /00010 Bedi enungsanleitung en Kapitels ammlungen/AS450_basic /0006 Transport, Li eferumfang und Aufstellen /AS450 basic M odul Bedi eneinheit ans chli eßen @ 4\mod_1329464514801_14.doc @ 26371 @ @ 1

Ill. 3 : Raccord de l’unité de commande

•

Enfoncez la fiche (C1) dans la prise (B13) à l’unité de commande.

•

Enfoncez la 2ème fiche (C2) du câble de commande dans la prise (BG) à
l’appareil.

•

Vissez et serrez la fiche (C2) avec la bague tournante à l’appareil.

Pos : 7.23 /00005 Ü berschriften/1.1 Ü bersc hriften/1.1 Übersc hriften BD A/11 Wandmontage der Bedi enei nheit @ 0\mod_1231317922078_14.doc @ 5471 @ @ 1

4.8 Montage mural de l’unité de commande

Pos : 7.24 /00010 Bedi enungsanleitung en Kapitels ammlungen/AS450_basic /0006 Transport, Li eferumfang und Aufstellen /AS450 basic M odul Wandmontage der Bedieneinhei t @ 4\mod_1329464517692_14.doc @ 26398 @ @ 1

B13
