Manejo del aparato
34

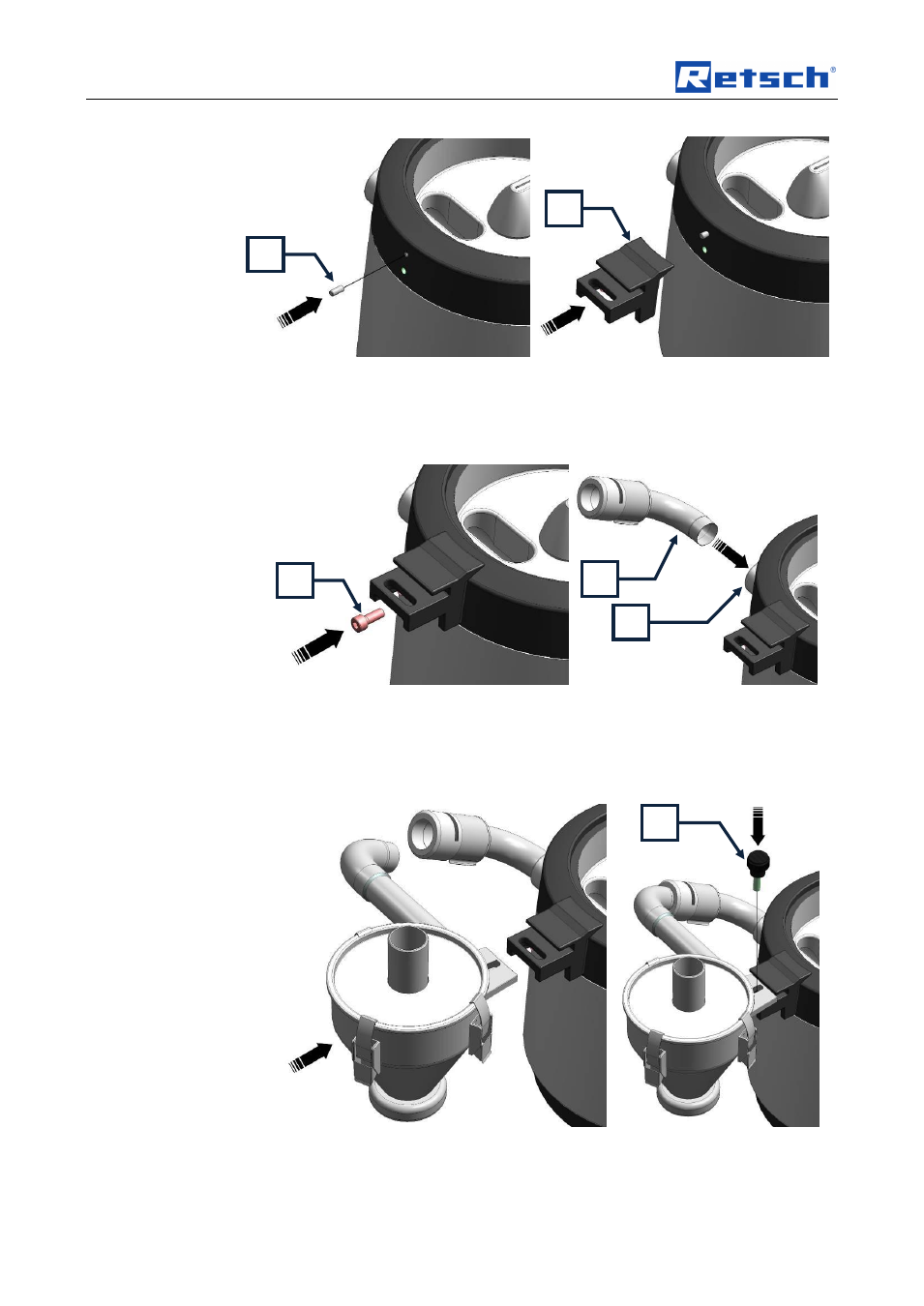

Fig. 15: Paso 1 y 2
1. Inserte el pasador cilíndrico (Z2) en el orificio superior situado en el borde
exterior de la caja.
2. Coloque el soporte del ciclón (Z3) en el pasador cilíndrico.
Fig. 16: Paso 3 y 4
3. Apriete el tornillo de fijación (Z4).
4. Coloque la regulación de aspiración manual (Z5) en la salida de aire (H).
Fig. 17: Paso 5 y 7
5. Coloque el ciclón con la tapa en la regulación de aspiración manual.
Z2
Z3
Z4 Z5
H
Z1
