Manejo del aparato
33
Fig. 13: Componentes del ciclón
Elemento Descripción Función
Z1 Tornillo moleteado Para fijar el ciclón
Z2 Pasador cilíndrico Protección contra torsión para el soporte Z3
Z3 Soporte de la caja del ciclón Soporte del ciclón
Z4 Tornillo de fijación Para fijar el soporte del ciclón
Z5 Regulación de aspiración manual Para regular la corriente de aire
Z6 Salida de aire Conexión para la aspiradora industrial
Z7 Tapa ciclón Tapa desmontable con salida de aire
Z8 Ciclón Separa el material de muestra de la corriente de
aire
Z9 Recipiente colector Depósito colector para el material de muestra
tamizado

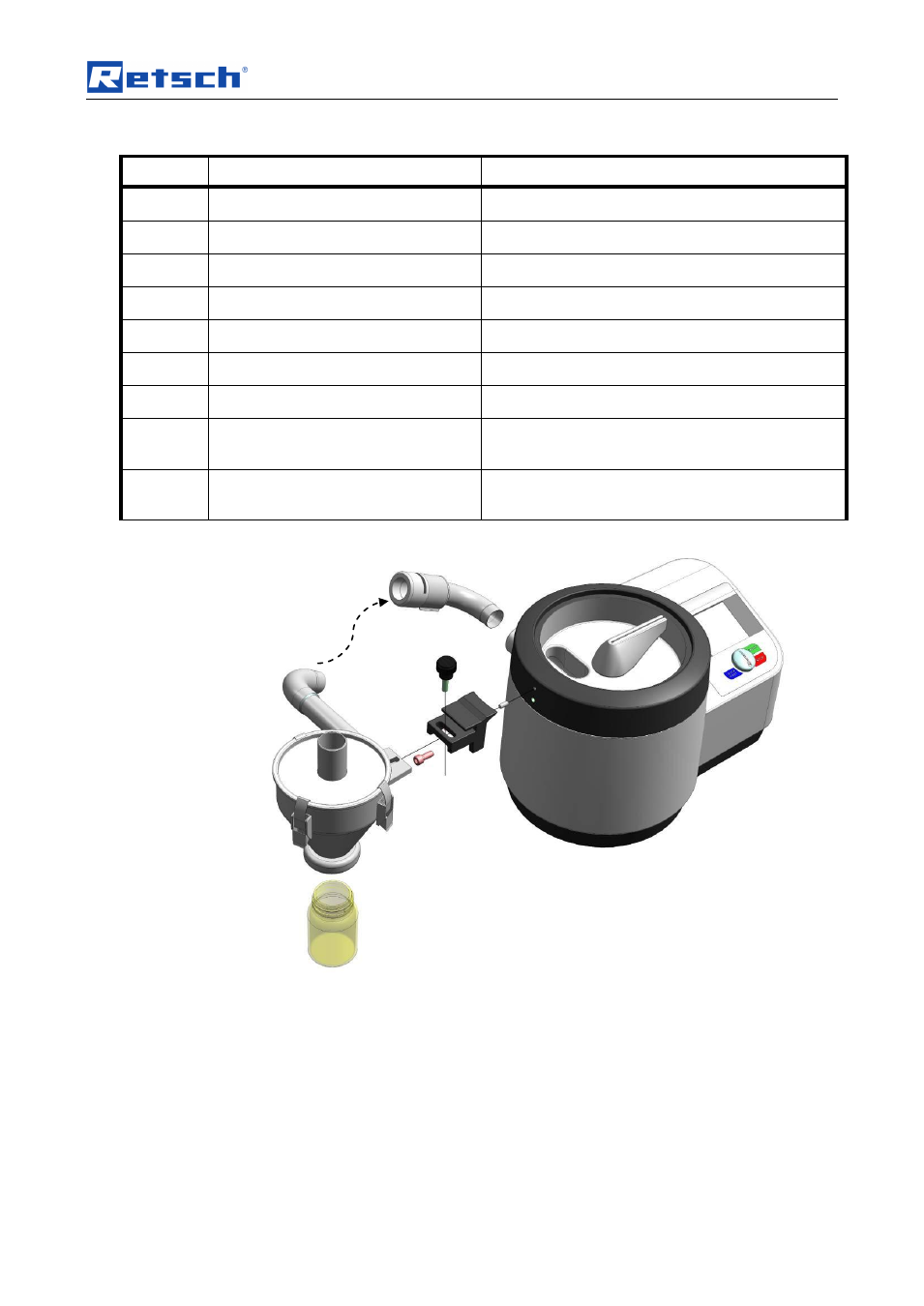

Fig. 14: Conexión del ciclón
