Operaciones de la sierra
Corte de ranuras
• El ajuste del tope de profundidad es una función que se
usa para cortar ranuras en la pieza de trabajo.
• El ajuste de profundidad se usa para limitar la profundi-
dad de la hoja para cortar ranuras.
• La ranura se debe hacer con corte deslizante.
1. Para los ajustes principales, oprima el botón de liberación
de tope de profundidad, y deslice el perno de tope de pro-
fundidad hasta llegar a la posición deseada (Figura 36).
2. Para los ajustes pequeños, sólo gire el perno de tope de
profundidad hasta llegar a la posición deseada.
3. Las contratuercas superiores se pueden utilizar para ajus-
tar una profundidad de ranura utilizada comúnmente.
Para ajustar esta profundidad, afloje las contratuercas su-
periores, mueva el ajuste hasta la ubicación deseada y
apriete de nuevo las contratuercas una contra otra.
4. Apriete la tuerca estriada.
5. Corte las dos ranuras exteriores.
6. Use un cincel para madera o haga múltiples pasadas des -
lizando la madera hacia un lado para quitar el material
que está entre las ranuras exteriores (Figura 37).

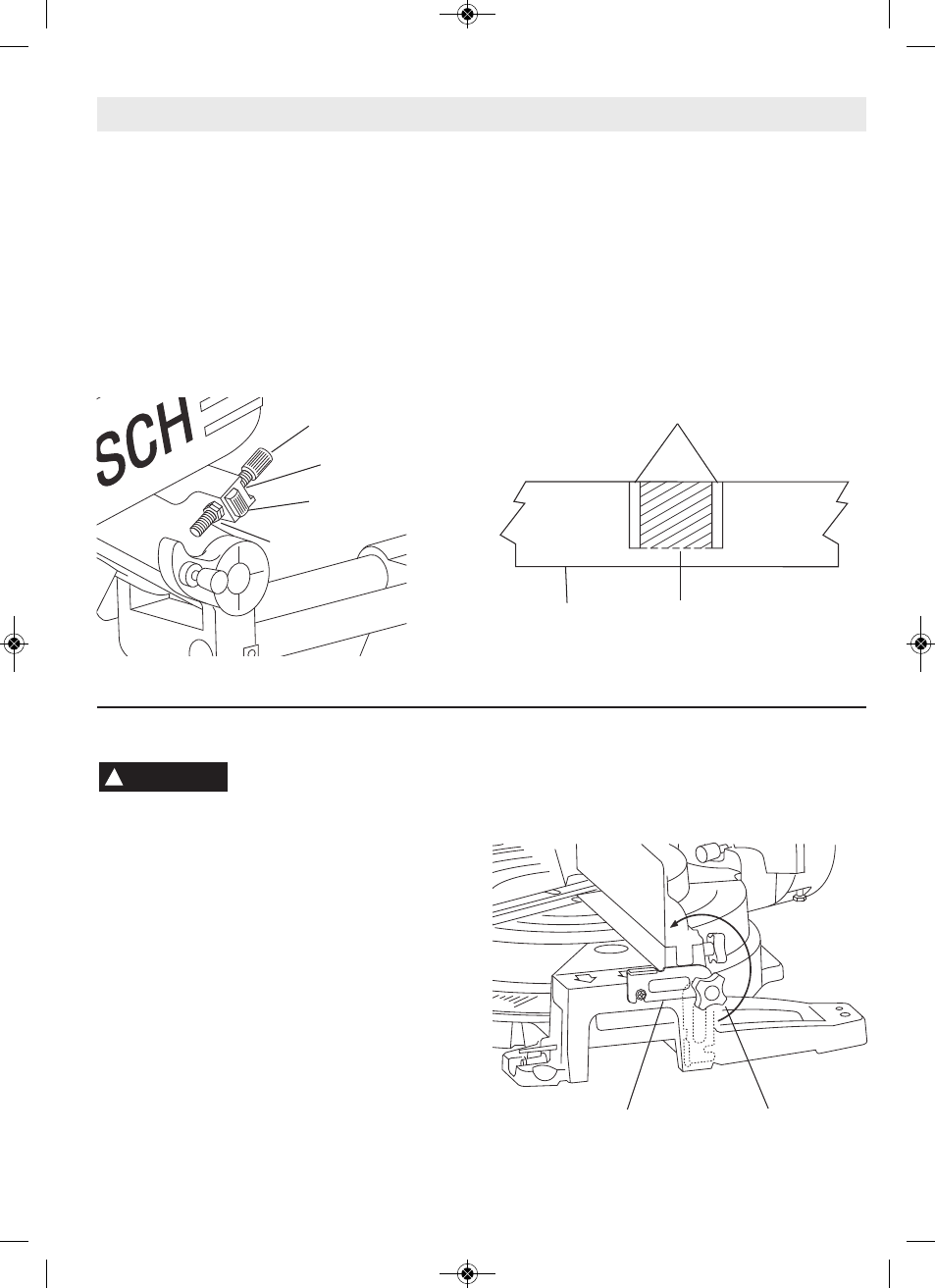

Figura 37. Ranura cortada de modo basto Figura 36. Corte de ranuras
Ranuras
Corte de
cincel
Pieza de
trabajo
Tope de longitud (modelo 4410 solamente)
Utilice solamente un tope de longitud.
La utilización de topes de longitud en
ambos lados de la hoja podría atrapar la pieza de trabajo y
podría hacer que ésta salga despedida.
Al hacer cortes repetitivos de la misma longitud se puede
usar el tope abatible de longitud de la unidad.
Para habilitar el tope, sencillamente destornille la perilla,
voltee el tope a su posición y apriete la perilla.
1. Para ajustar la longitud de corte, destrabe la palanca de
sujeción de extensión de la base, cambie la posición de
la extensión de la base y del tope de longitud y vuelva a
fijar las palancas.
2. La longitud máxima que se puede cortar usando el tope
de longitud es de 548.64 cm (18’’), aproximadamente.
Si se desea, se puede mover el tope de longitud y su perilla
a la extensión izquierda de la base. También se puede insta-
lar el Juego de tope de longitud MS1230 opcional en el lado
izquierdo para tener topes en ambos lados de la sierra.
Para aumentar la longitud de corte usando el tope de longi-
tud, cambie las varillas de la extensión de la base de la her-
ramienta por el Juego de varillas extra largas de base
MS1229 opcional, que aumenta hasta unos 762 cm (25’’) la
longitud máxima que se puede cortar en cualquiera de los
lados de la herramienta.
Figura 34. Tope de longitud
Perilla Tope de longitud
-69-
Perno del tope
de profundidad
Botón de liberación del
tope de profundidad
Contratuercas
inferiores
Contratuercas
superiores
ADVERTENCIA !
