Montaje de la sierra

Montaje portátil usando abrazaderas

• Si es necesario, fije con abrazaderas la sierra para cortar

ingletes a un banco de trabajo o a un tablero de mesa.

• Coloque dos (2) o más abrazaderas en “C” en las áreas

de fijación con abrazaderas y fíjelas (Figura 17).

Tenga cuidado de no poner las abrazaderas sobre las

palancas de sujeción de las extensiones de la base
(Figura 17).

El montaje con abrazaderas impedirá trabajar con al-

gunos ángulos grandes de inclinación.

Area de fijación

con abrazaderas

Area de fijación

con abrazaderas

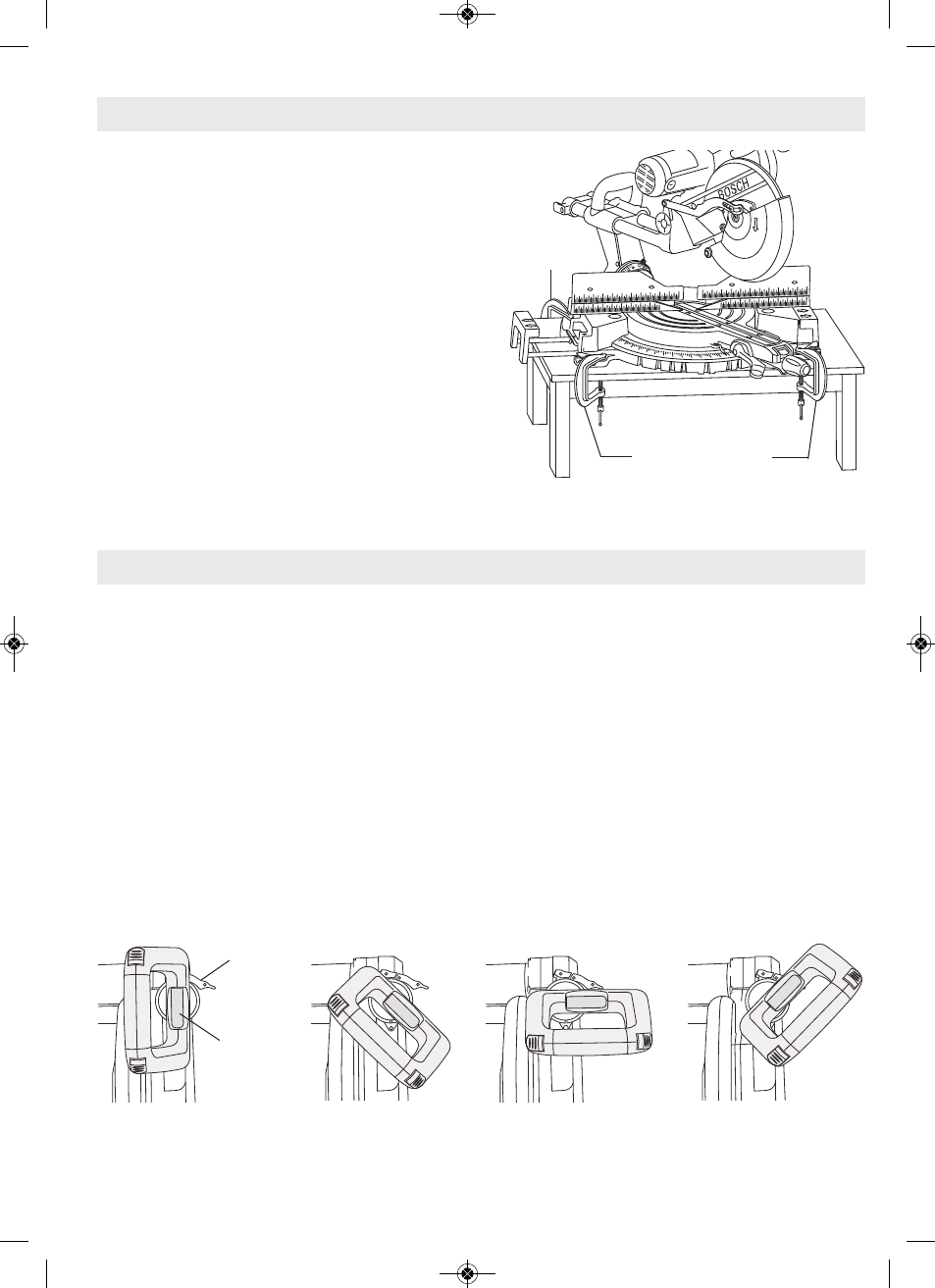

Figura 17. Montaje portátil usando abrazaderas

Ajuste del mango interruptor de cuatro posiciones (modelo 4410 solamente)

Ajuste del mango principal en la posición deseada

El mango interruptor se puede colocar en cualquiera de cuatro
orientaciones distintas, dependiendo del corte que se haga y
de la preferencia del usuario.

a. vertical b. 45° a la izquierda c. horizontal d. 45° a la derecha

Para cambiar la posición del mango principal:

1. Suelte la abrazadera del mango (Figura 18).

2. Tire de la palanca de liberación de la rotación del mango y

manténgala sujeta (Figura 18).

3. Gire el mango a la posición que desee.

4. Suelte la palanca de liberación para que el mango quede en

su lugar. La palanca de liberación sólo se retrae en una de
las cuatro (4) posiciones.

Nota: El interruptor de corriente no funciona a menos que

la palanca de liberación esté retraída. No trate de encender
la herramienta en la posición intermedia del mango, porque
la puede dañar.

5. Fije la abrazadera del mango.

Ajuste de la tensión de la abrazadera del mango de cuatro

posiciones

1. Abra la abrazadera del mango.

2. Utilice una llave Allen de 1.5 mm para aumentar la tensión,

girando _ de vuelta los dos tornillos de ajuste hacia la
izquierda; apriete girando a la derecha. Siempre ajuste los
dos tornillos de ajuste a la misma tensión.Always adjust
both setscrews by the same amount.

3. Cierre la abrazadera del mango.

4. Compruebe la tensión.

Figura 18. Ajuste de la posición del mango principal

-59-

Transporte, colocación y montaje

Abrazadera
del mango

Palanca de
liberación de
la rotación
del mango

a.

b.

c.

d.
