BP-25H CE GASOLINE VIBRATOR — OPERATION MANUAL— REV. #4 (12/19/07) — PAGE 17

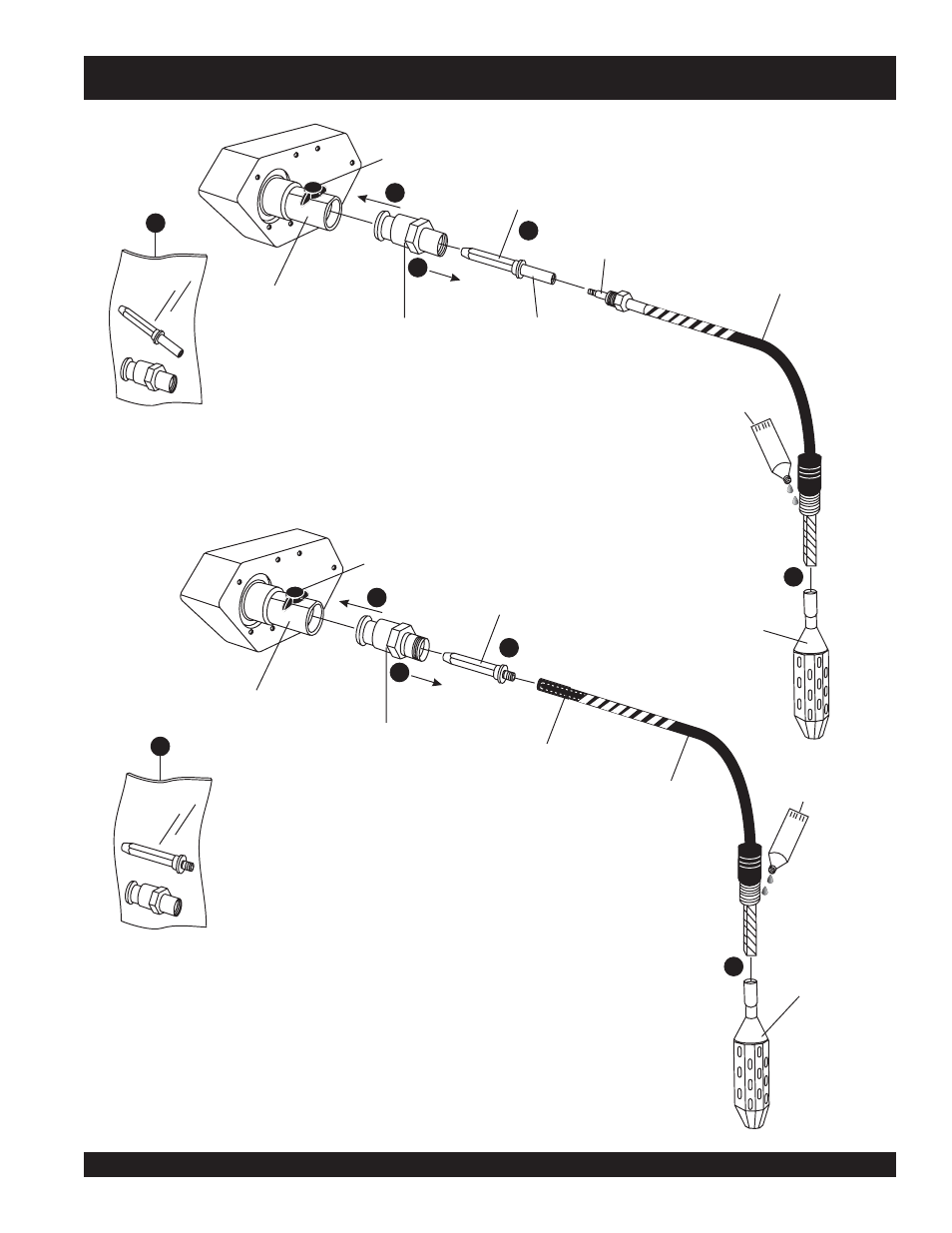

BP-25H CE GASOLINE VIBRATOR — HEAD AND SHAFT CONNECTIONS
Figure 7. Flexible Head and Vibrator
Head Connections
BP-25H
ECCENTRIC
END BELL
QUICK
DISCONNECT
KNOB
SPINDLE
SHAFT
(MALE)
P/N 25013-001
QUICK
DISCONNECT
COUPLER
(MALE)
P/N 36248
382V SERIES
FLEXIBLE
SHAFT
VIBRATOR
HEAD
2
4
3
5
BP-25H
QUICK
DISCONNECT
KNOB
SPINDLE
SHAFT
(FEMALE)
QUICK
DISCONNECT
COUPLER
(FEMALE)
P/N 36249
314V SERIES
FLEXIBLE
SHAFT
VIBRATOR
HEAD
2
4
3
5
MALE
FEMALE
PIPE THREAD
SEALANT
PIPE THREAD
SEALANT
PARTS
1
1
P/N 29953-001
ECCENTRIC
END BELL
PIPE
THREAD
SEALANT
PIPE
THREAD
SEALANT
PARTS
