Installation mécanique
Montage
MA 11.1023 DE/EN/FR 3.0
19

H2_montage-anbau-zentralverstellg
Montage
Remarques importantes
Les variateurs mécaniques peuvent être montés en U ou en Z (Fig. 1 et Fig. 2). Cependant,
lesvariateursde taille 40 et de type 11.213/218 peuvent uniquement être montésen U. Les
flasques fixes de la poulie variable à ressorts (côté sortie) et de la poulie variable réglable
(côté entrée) doivent en principe être disposées en diagonale.
Variateurs mécaniques

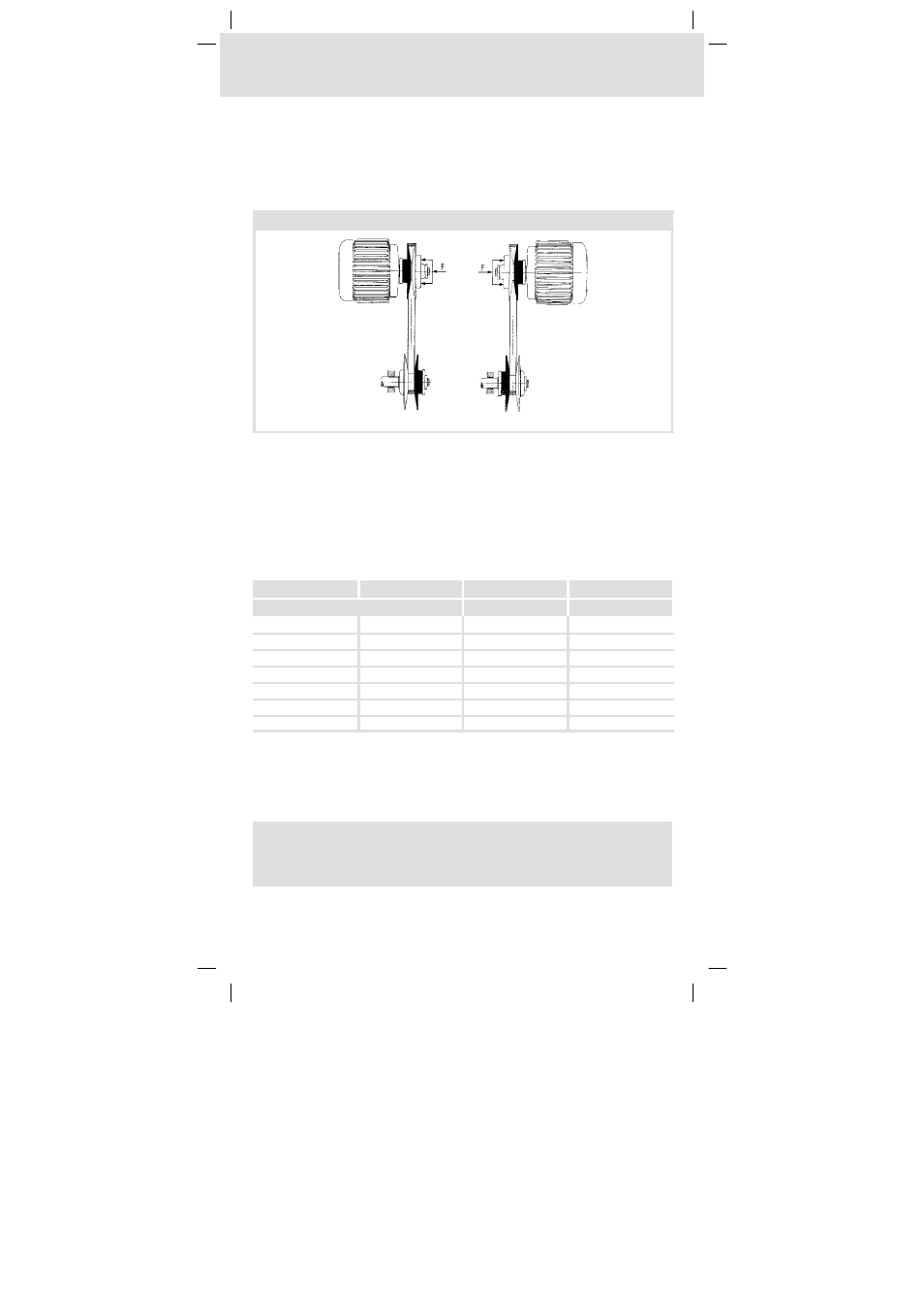

Fig. 1 Montage en U Fig. 2 Montage en Z
Montage sur l’arbre
Lors du montage, les épaulements doivent être disposés en parallèle afin que les courroies
soient parfaitement alignées.
Pour les poulies variables, la cote d’ajustement ISO est H7. Pour les arbres sur lesquels les
pouliesvariablessont montées, la cote d’ajustement ISOnécessaire est k6 (m6 pourla taille
40 à partir de d=55).
Respecter les tailles minimum indiquées dans le Tab. 1 pour la longueur et le diamètre des
arbres !
Type 11.213 / 218 Type 11.115 / 118 Longueur d’arbre Diamètre d’arbre
Taille min. [mm] min. [mm]
10 ----- 23 10
13 17 40 14
16 20 40 18
20 24 50 19
25 ----- 60 25
31 ----- 80 28
40 ----- 80 38
Tab. 1 Dimensions min. des arbres en mm
De façon générale, la poulie variable réglable est montée surl’arbred’entrée (arbremoteur)
et la poulie variable à ressortssurl’arbre de sortie. Ellessont fixéesde manièreaxiale àl’aide
d’une vis. Pour cela, un trou de centrage est prévu aux bouts d’arbre, selon DIN332/2. Ces
trous permettent de monter les poulies variables sans donner de coups (Fig. 3).

Stop !
Dans le cas d’un arbre continu, fixer les poulies variables à l’aide d’anneaux
d’arrêt ou d’anneaux de réglage.
