Parrilla de carbón de leña para exteriores, modelo nº NPC1924N Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3

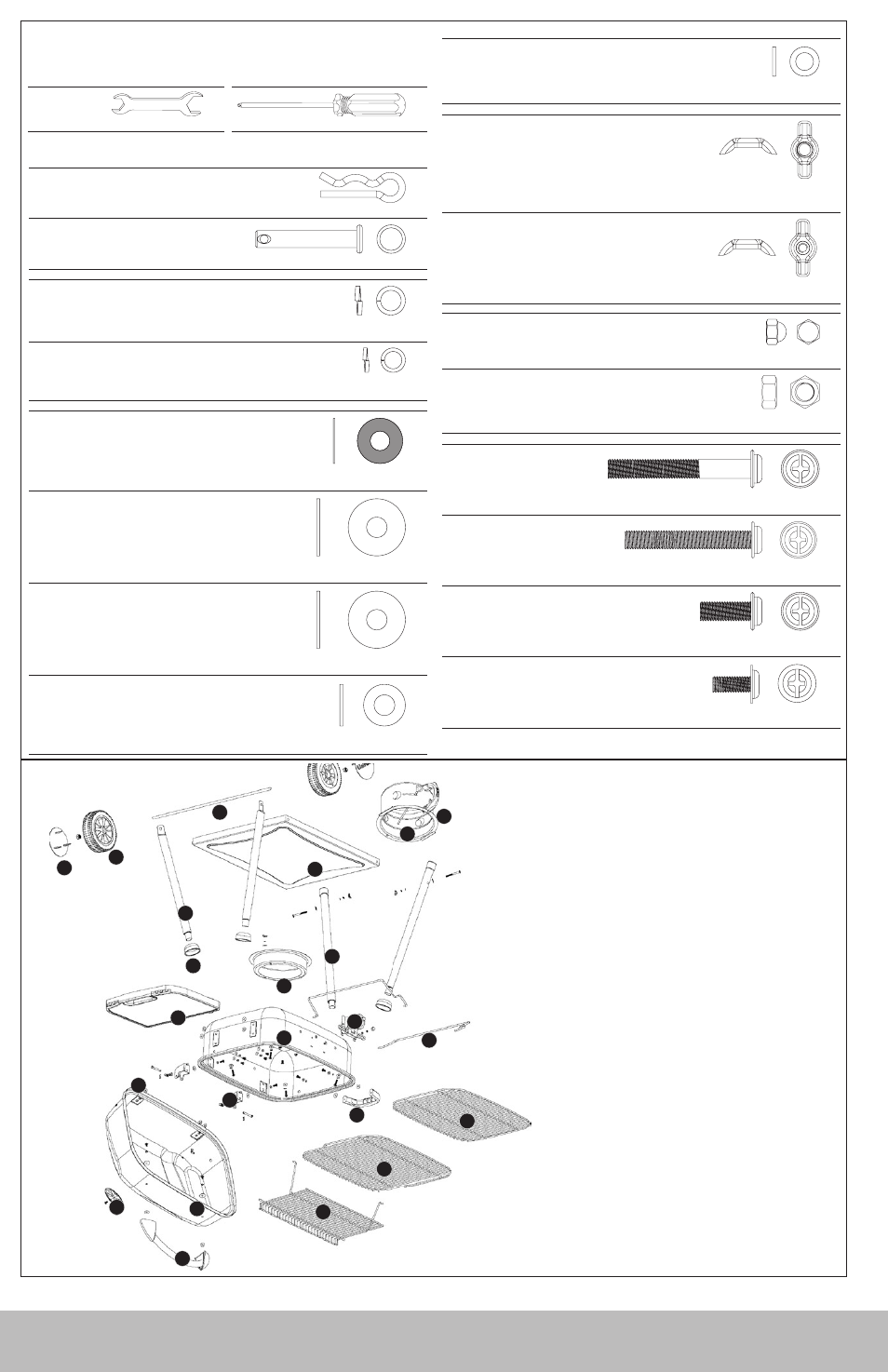

Diagrama de Explosión
1. Manija de la tapa . . . . . . . . . . . . . . . . . . . 55-15-124
2. Tapa . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55-15-120
3. Regulador de aire. . . . . . . . . . . . . . . . . . . 55-14-857
4. Rejilla de calentamiento. . . . . . . . . . . . . . 55-14-855
5. Parrilla de cocción . . . . . . . . . . . . . . . . . . 55-14-873
6. Rejilla para carbón de leña. . . . . . . . . . . . 55-14-856
7. Bisagra de arriba (2)* . . . . . . . . . . . . . . . . 55-15-123
8. Bisagra de abajo (2) . . . . . . . . . . . . . . . . . 55-14-868
9. Manija lateral . . . . . . . . . . . . . . . . . . . . . . 55-14-870
10. Cuenco de abajo . . . . . . . . . . . . . . . . . . . 55-14-865
11. Repisa la teral. . . . . . . . . . . . . . . . . . . . . . 55-14-869
12. Barra de soporte de la rejilla para
carbón de leña (2). . . . . . . . . . . . . . . . . . 55-14-872
13. P erilla ajustable. . . . . . . . . . . . . . . . . . . . 55-14-871
14. Copa para las pa tas (4). . . . . . . . . . . . . . 55-14-864
15. Elemento de deslizamiento . . . . . . . . . . . 55-14-866
16. P ata de rueda (2) . . . . . . . . . . . . . . . . . . . 55-14-860
17. P ata izquierda (2) . . . . . . . . . . . . . . . . . . . 55-14-863
18. Placa de abajo . . . . . . . . . . . . . . . . . . . . . 55-14-858
19. Receptor de ceniza . . . . . . . . . . . . . . . . . 55-15-125
20. Manija del receptor de ceniza* . . . . . . . . . 55-13-263
21. Eje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55-14-859
22. Rueda (2) . . . . . . . . . . . . . . . . . . . . . . . . . 55-14-861
23. T apacubos (2) . . . . . . . . . . . . . . . . . . . . . 55-14-862
*Viene ensamblado
Elementos de Ferretería
A. Tornillo pequeño 3
Tornillo de cabeza abombada Philips M5x12
B. Tornillo mediano 11
Tornillo de cabeza abombada Philips M6x16
C. Tornillo grande 4
Tornillo de cabeza abombada Philips M6x40
D. Tornillo de tamaño extra 2
Tornillo de cabeza abombada Philips M6x45
E. Tuerca** 2
Tuerca galvanizada hexa gonal M10
F. Tuerca de ta pa** 2
Tuerca de ta pa de aluminio M5
G. Tuerca de mariposa pequeña** 1
Tuerca galvanizada M5
H. Tuerca de mariposa grande** 5
Tuerca galvanizada M6
I. Arandela pequeña 2
Arandela galvanizada ø5,5
J. Arandela mediana 5
Arandela galvanizada ø6,5
K. Arandela grande 12
Arandela galvanizada ø6,5
L. Arandela de tamaño extra 4
Arandela galvanizada ø6,2
M. Arandela resistente al calor 12
Arandela resistente al calor ø6
N. Arandela de cierre pequeña 3
Arandela de cierre galvanizada ø5,5
O. Arandela de cierre grande 11
Arandela de cierre galvanizada ø6,5
P . Pernos** 2
Q. Pasadores de horquilla** 2
Herramientas incluidas
R. Destornillador** 1 S. Llave** 2
**Esta pieza no se ve a tamaño real.
18
4
1
8
9
6
3 2
22
19
21
11
15
5
12
14
17
13
16
10
23
7
20
