Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
Para obtener excelentes recetas y sugerencias, visite recipes.uniflame.com.
página
3
Lista de piezas
1 Manija de la tapa 55-10-072
2 Regulador de aire 55-14-857
3 Rejilla de calentamiento 55-10-073
4 Tapa 55-10-074
5 Parrilla de cocción 55-10-075
6 Bisagra superior (2) 55-10-076
7 Bisagra inferior (2) 55-10-077
8 Manija izquierda 55-10-078
9 Carcasa 55-10-079
10
Rejilla para el carbón de
leña
55-10-080
11
Vara de soporte de la
rejilla para el carbón de
leña (2)
55-10-081
12
Mecanismo de la perilla
ajustable
55-09-203
13 Panel de control 55-10-082
14
Elemento de
deslizamiento del
recogedor de ceniza
55-09-200
15
Soporte de la repisa
derecha
55-10-084
16 Repisa derecha 55-10-085
17 Perilla ajustable 55-10-086
18 Recogedor de ceniza 55-10-087
19 Pata izquierda (2) 55-10-088
20 Pata derecha (2) 55-10-089
21 Repisa inferior 55-10-090
22 Tapacubo (2) 55-10-432
23 Rueda (2) 55-14-861
24 Eje 55-10-091
25
Manija de la recogedor
de ceniza
55-10-416
26
Soporte de la repisa
derecha (2)
55-10-417

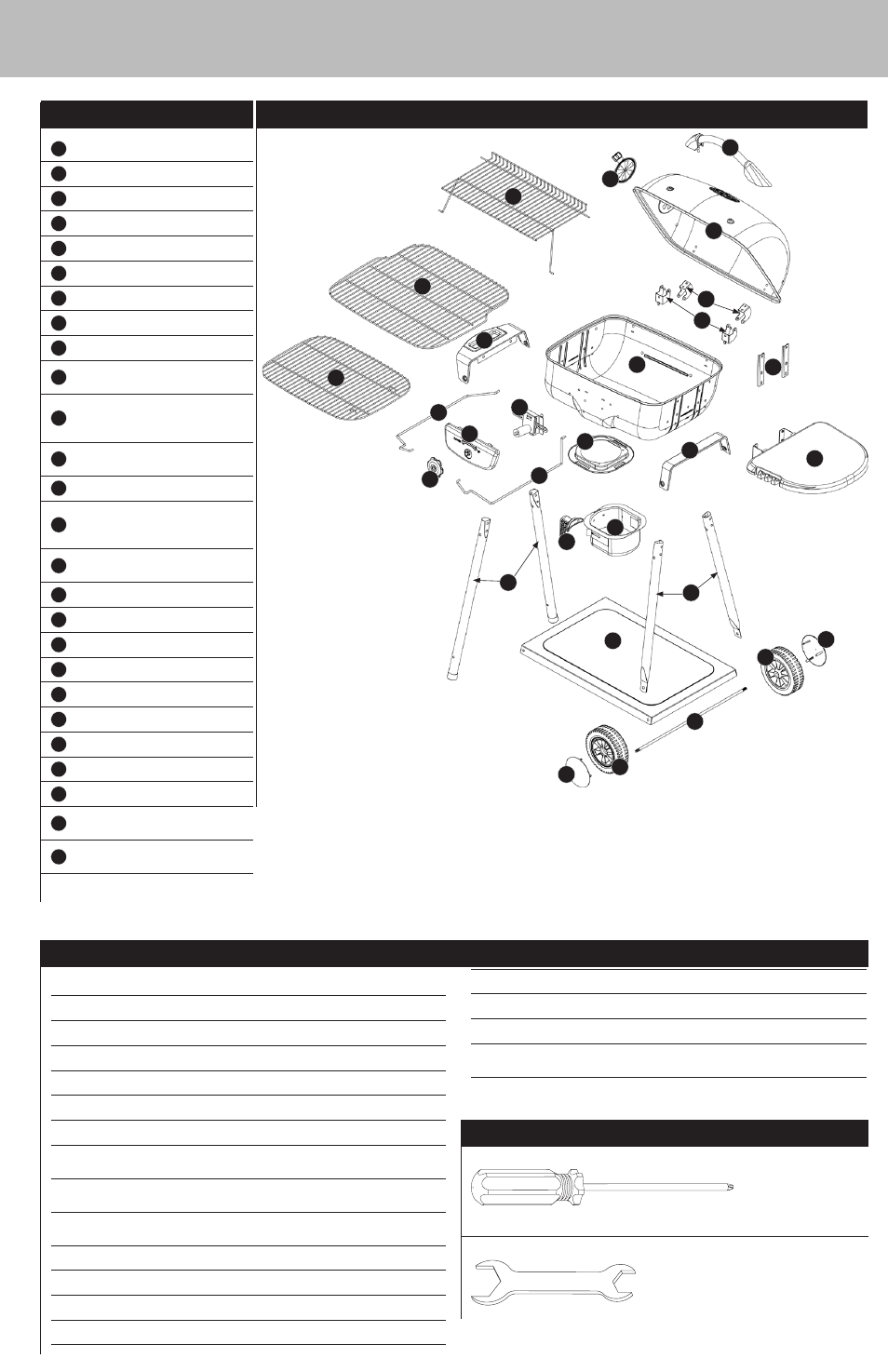

Diagrama de explosión
5
17
9
2
10
21
11
1
4
3
22
23
13
14
12
8
16
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x15 1 pz
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 5 pzs
C
Tornillo Phillips de cabeza abombada, galvanizado, M6x12 5 pzs
D
Tornillo Phillips de cabeza abombada, galvanizado, M6x16 19 pzs
E
Tornillo Phillips de cabeza abombada, galvanizado, M6x40 8 pzs
F
Tornillo Phillips de cabeza abombada, galvanizado, M6x45 2 pzs
G
Tuerca Galvanizada, M10 2 pzs
H Tuerca de
caperuza
Galvanizada, M6 12 pzs
I Tuerca de
mariposa
Galvanizada, M5 1 pz
J Tuerca de
mariposa
Galvanizada, M6 13 pzs
K
Arandela Galvanizada, ø5,5 4 pzs
L
Arandela Galvanizada, ø6.5 15 pzs
M
Arandela Galvanizada, ø6,5 33 pzs
N
Arandela Resistente al calor, ø6,2 12 pzs
O
Arandela de cierre Galvanizada, ø5,5 5 pzs
P
Arandela de cierre Galvanizada, ø6,5 28 pzs
Q
Perno de ojal Galvanizado, ø7x 45 2 pzs
R Pasador de
horquilla
Negro, ø1,4 x 30 2 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2 1 pz
Llave inglesa M6 - M10 2 pzs
6
7
15
11
22
23
24
20
19
18
25
26
