Armazones adaptables para unidades de disco duro

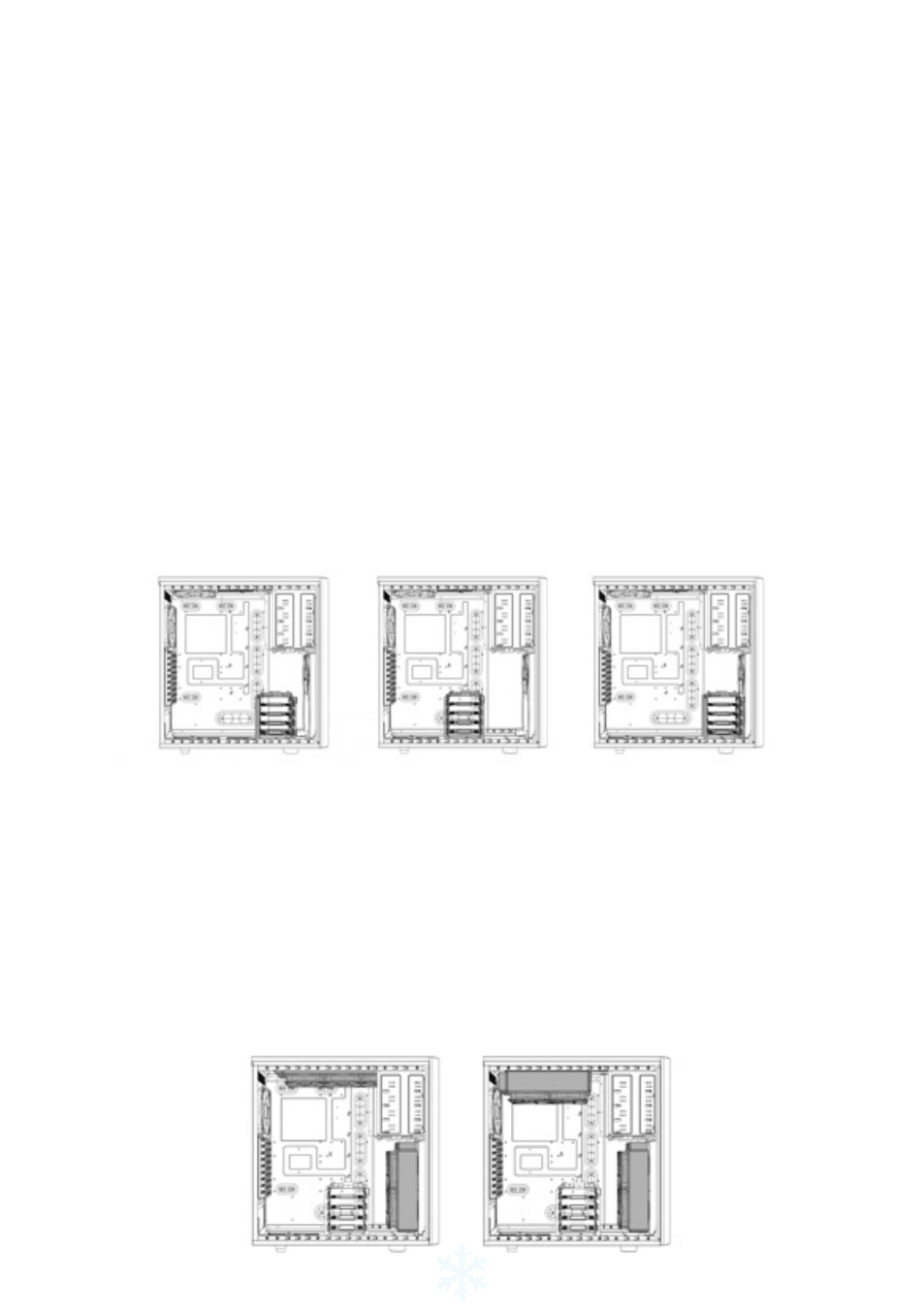

La carcasa Arc XL cuenta con dos armazones para unidades de disco duro: el armazón
superior se puede quitar y/o girar, y el armazón inferior se puede cambiar de posición.
En su posición original, el armazón para unidades de disco duro superior se ha colocado
para optimizar una construcción limpia con una refrigeración para dichas unidades y una
administración de cables excelentes. Al quitar el armazón superior para unidades de disco
duro, la carcasa Arc XL puede alojar tarjetas gráficas de hasta 400 mm de longitud. Cuando
el armazón superior para unidades de disco duro se gira, actúa como guía para el ventila-
dor frontal y dirige el flujo de aire hacia las tarjetas gráficas. Para quitar o girar el armazón
para unidades de disco duro superior, debe quitar los dos tornillos de apriete manual que lo
aseguran. Después de girar o quitar el armazón para unidades de disco duro, vuelva a in-
sertarlo en la posición que desee y fije los tornillos de apriete manual en una nueva posición
o quítelo completamente.
El armazón para unidades de disco duro se puede cambiar de posición para proporcionar
más espacio en la parte frontal de la carcasa. Este espacio adicional es útil para radiadores
refrigerados por agua instalados en la parte frontal. El armazón se fija con siete tornillos:
cuatro debajo de la carcasa, dos en la parte frontal de la carcasa y una en la placa de la
placa base. Una vez quitados los tornillos, el armazón inferior para unidades de disco duro
se puede desplazar más hacia atrás en el chasis hasta una de las dos posiciones posibles,
dependiendo de la cantidad de espacio necesario. El armazón se vuelve a fijar atornillando
los cuatro tornillos en la base de la carcasa.
Opciones de refrigeración por agua
La carcasa Arc XL se ha diseñado para admitir la refrigeración por agua, así como los
siguientes componentes:
•
Panel superior: la posición estratégica de los ventiladores en el panel superior permite
colocar un radiador de 240 mm sin el riesgo de que entren en conflicto con otros com-
ponentes, como por ejemplo la placa base o la memoria del sistema. En esta posición
también se pueden utilizar radiadores de hasta 240 y 360 mm de grosor.
•
Panel frontal: si quitó o cambió de posición los armazones para unidades de disco
duro, en el panel frontal se pueden colocar un radiador de 240 mm de grosor.
•
Paneles inferior y posterior: se pueden utilizar radiadores de 120 mm en las posicio-
nes de los ventiladores en las placas inferior y posterior.
