Fractal Design Arc XL - Manual (Page 17)

16

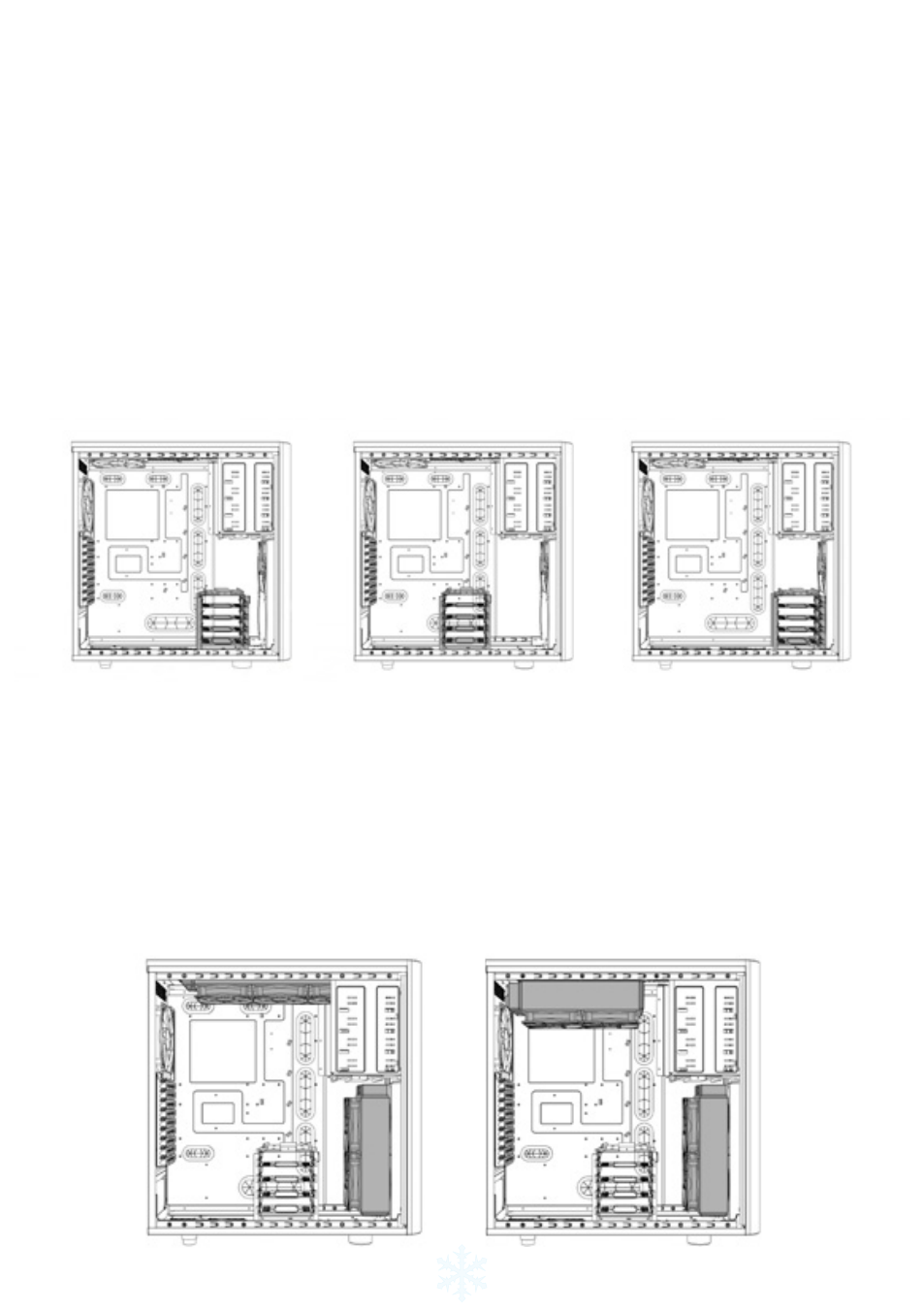

適応するハードドライブケージ
Arc XL は、2 つの HDD ケージを搭載しており、上部ケージは取外しおよび/または回転が可能であ
り、下部ケージは位置変更が可能です。
元の位置では、上部 HDD ケージは、戦略的に優れた HDD 冷却およびケーブル管理とクリーンビ
ルドを最適化するために配置されています。上部 HDD ケージを取り外すことで、Arc XL は、最長
400 mm のグラフィックスカードをサポートします。上部 HDD ケージを回転させると、それはフロン
トファンのガイドとして機能し、空気の流れをグラフィックスカードに導きます。上部 HDD ケージの
取外し/回転を行うには、それを固定している 2 本のつまみねじを取り外す必要があります。HDD
ケージの回転/取外しに続いて、望ましい位置に再挿入しネジで新しい位置に固定するか、あるい
は、完全に取外します。
ケースの前面にスペースを開けるために、下部 HDD ケージの位置を変えることができます。この
追加スペースは、フロントマウント式水冷ラジエータに便利です。ケージは、7 本のネジ （4 本はケ
ースの下、2 本はケースの前面、1 本はマザーボード上）で固定されます。ネジを取り外すと、下部
HDD ケージは、どの程度スペースが必要かに応じで、2 つの異なる位置の 1 つにシャーシ内部に
移動することができます。ケージを 4 本のネジで再度ケースの土台に固定します。
水冷オプション
Arc XL は、水冷を可能にするため設計されており、以下のコンポーネントをサポートしています：
•
上面パネル：上面パネル内の戦略的なファンの位置調整では、マザーボードやシステム
メモリなどの他のコンポーネントと競合するリスクなく、240 ミリメートルラジエータに適
合させることができます。最長 240 ミリメートルまでの厚型ラジエータおよび 360 ミリメ
ートルまでの薄型ラジエータもこの位置で利用可能です。
•
前面パネル：ハードドライブケージを取り外したり位置を変えた場合、厚型 240 ミリメー
トルのラジエータを前面パネルに取り付けることができます。
•
底面/背面パネル：120 ミリメートル ラジエータを底面と背面プレート上のファン位置で
使用することができます。
