E9

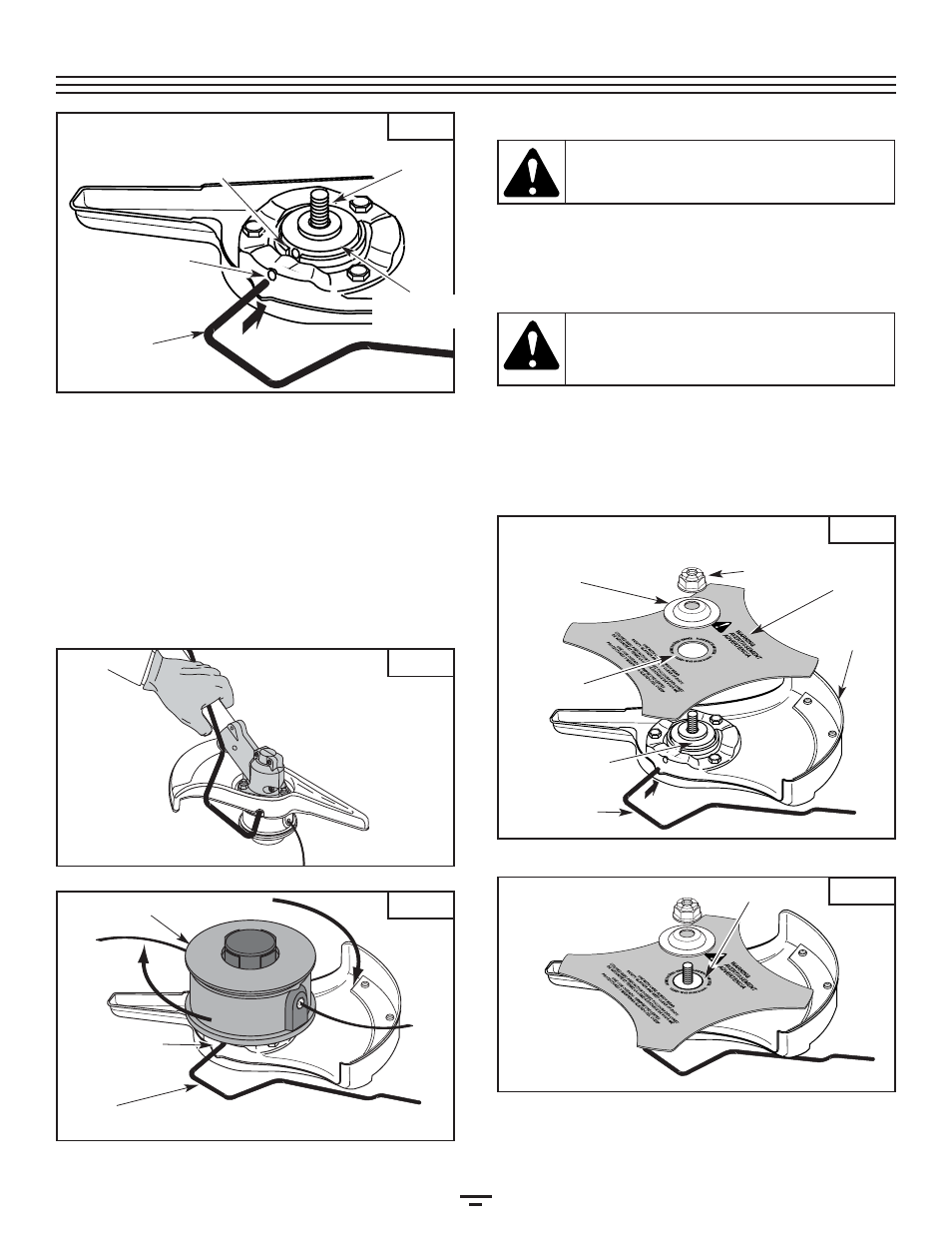

Instalación de la cuchilla de corte
4. Coloque la cuchilla de corte en el buje del eje de salida
(Fig. 11).
5. Verifique que la cuchilla de corte esté centrada en el
estribo de guía y quede plana contra el buje del eje de
salida (Fig. 12).
6. Alinee el orificio del buje del eje con la ranura de la varilla
de cierre e inserte la varilla de cierre en el orificio del buje
(Fig. 8).
7. Coloque el retén de la cuchilla y la tuerca en el eje de
salida. Verifique que la cuchilla esté bien instalada.
Accesorio de corte
Ranura de la
varilla de cierre
Varilla de cierre
Orificio del buje del eje
Ranura de la
varilla de cierre
Buje del eje
de salida
Varilla de
cierre
Eje de salida
1. Alinee el orificio del buje del eje con la ranura de la varilla de
cierre e inserte la varilla de cierre en el orificio del buje del eje
(Fig. 8).
2. Sostenga la varilla de cierre en su lugar junto al brazo de
la unidad (Fig. 9).
3. Mientras sostiene la varilla de cierre, saque el accesorio
de corte girando en sentido horario hacia afuera del eje
de salida (Fig. 10). Guarde el accesorio de corte para su
uso futuro.
NOTA: El retén de la cuchilla debajo del accesorio de corte
se utilizará cuando instale la cuchilla de corte.
Montaje del
protector
Varilla de
cierre
Cuchilla de
corte
Retén de la cuchilla Tuerca
Buje del eje
de salida
Orificio de guía
Estribo de guía
ADVERTENCIA: Si la cuchilla de corte no está
centrada, la unidad vibrará y la cuchilla puede
desprenderse y salir volando, lo cual puede
causar graves lesiones personales.
ADVERTENCIA: Para evitar graves lesiones per-
sonales, use siempre guantes cuando maneje o
instale la cuchilla.
INSTRUCCIONES DE ENSAMBLE
Fig. 12
Fig. 11
Fig. 10
Fig. 9
Fig. 8
