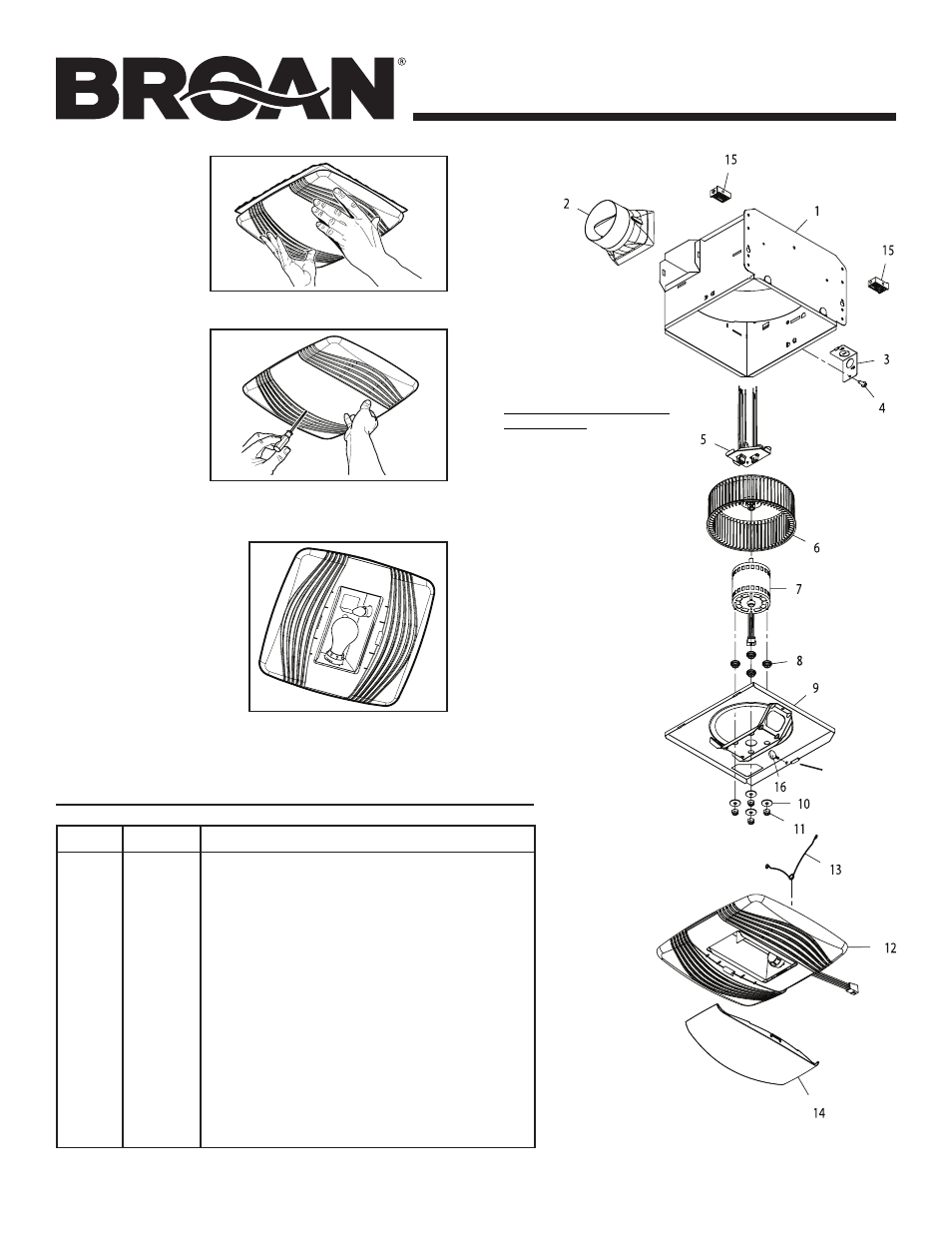

MODELO QTR100L
99043991B
LENGÜETA
PIEZAS DE REPUESTO
Clave n.
o
Pieza n.
o
Descripción
1
97016466
2
97016449
3
98010102
4
99170245
5
97016933
6
99020284
7
99080582
8
99100491
9
97016468
10
99250959
11
99260558
*
97016622
12
97017425
13
99140199
14
99111377
15
99111293
16
99420665
NOTA DE SERVICIO
Para desmontar el conjunto
del ventilador:
Desenchufe el motor (7).
Saque el tornillo de mari-
posa (16) de la brida de la
placa del motor (9).
Localice la LENGÜETA
única de la placa del motor
(se encuentra junto al recep-
táculo).
Empuje hacia arriba cerca
de la lengüeta de la placa
del motor al mismo tiempo
que empuja hacia afuera el
costado de la cubierta. O
bien, introduzca un destor-
nillador de punta recta en la
ranura de la cubierta (junto
a la lengüeta) y haga girar el
destornillador.
Al hacer el pedido de una pieza de servicio se debe especificar el número de la pieza (no el número de la clave).
8. Empuje la
rejilla contra
el cielo raso.
10. Instale las bom-
billas.
Compre una bombilla
incandescente
(máx.:100 W).
Compre una bombilla in-
candescente para lámpara
de noche (de 4 W).
Inserte las bombillas en sus
receptáculos. Vuelva a colo-
car la lente.
9. Saque la
lente de la
lámpara.
Con cuidado, inserte
un destornillador
plano pequeño
entre la parilla y la
lente de lámpara.
Haga palanca con
el destornillador y
saque la lente.
Cubierta
Conector de conductor, 4 pulg.
Placa de cableado
Tornillo n.
o
8-18 x 0.375
Conjunto del panel de cableado/arnés
Rodete del ventilador
Motor
Aislador (se requieren 4)
Placa del motor
Arandela n.
o
8 (se requieren 4)
Tuerca hexagonal de seguridad n.
o
8-32 (se requieren 4)
Conjunto del ventilador
(incluyen las piezas de las claves n.
o
6 a 11)
Conjunto de la rejilla
(incluyen las piezas de las claves n.
o
13 y 14)
Resorte de la rejilla (se requieren 2)
Lente
Separador (provisto 2)
Tornillo de mariposa n.
o
8-18 x 0.375
