MODELO QTR100L

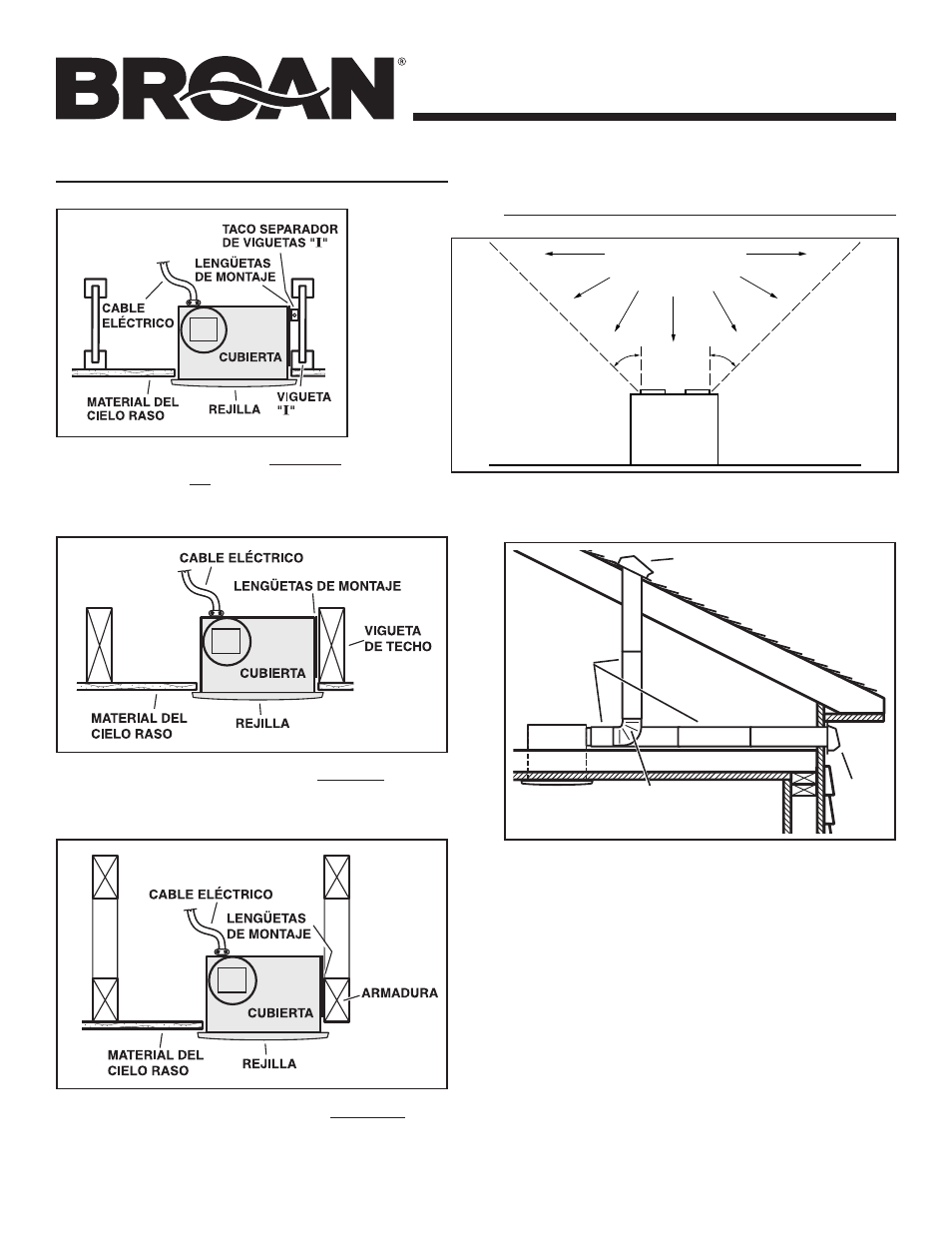

INSTALACIONES TÍPICAS
Montaje de la cubierta en viguetas
“I”.
Utilice un taco separador de viguetas “I”
(suministrado).
Montaje de la cubierta en viguetas.
Montaje de la cubierta en una armadura.
PLANIFICACIÓN DE
LA INSTALACIÓN
TAPA DE TECHO *
CODO RE-
DONDO DE 4
PULG. *
CONDUCTO
REDONDO DE
4 PULG. *
TAPA DE
PARED * *
Se compran
por separado
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible
y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45 o 45 o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
