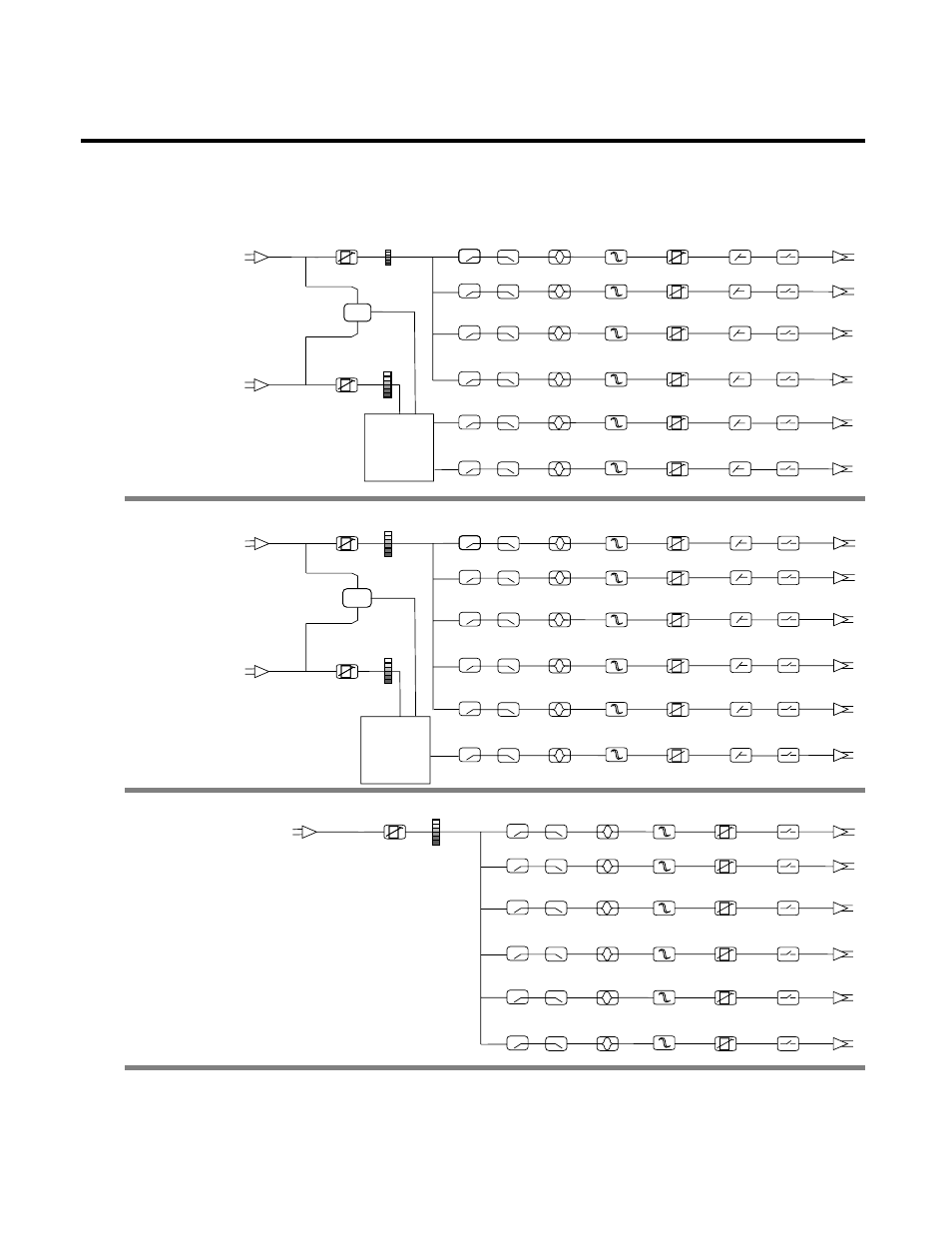

BLOCK DIAGRAMS
INPUT A
GAIN
GAIN
Delay
PEQS
HPF
LPF
INPUT B
GAIN
SUM
A+B
OUT 5 & 6: B
OUT 5 & 6: A+B
MUTE
MUTE
LOW
OUTPUT 1
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
HIGH
OUTPUT 2
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
LOW
OUTPUT 3
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
HIGH
OUTPUT 4
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
MSUB
OUTPUT 5
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
AUX
OUTPUT 6
INPUTA
GAIN
INPUTB
GAIN
SUM
A+B
OUT 6:B
OUT 6:A+B
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
HIGH
OUTPUT 2
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
LOW
OUTPUT 3
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
HIGH
OUTPUT 4
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
MSUB
OUTPUT 5
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
AUX
OUTPUT 6
GAIN
Delay
PEQS
HPF
LPF
MUTE
MUTE
LOW
OUTPUT 1
INPUT A
GAIN
GAIN
Delay
PEQS
HPF
LPF
MUTE
HIGH
OUTPUT 2
GAIN
Delay
PEQS
HPF
LPF
MUTE
LOW
OUTPUT 3
GAIN
Delay
PEQS
HPF
LPF
MUTE
HIGH
OUTPUT 4
GAIN
Delay
PEQS
HPF
LPF
MUTE
MSUB
OUTPUT 5
GAIN
Delay
PEQS
HPF
LPF
MUTE
AUX
OUTPUT 6
GAIN
Delay
PEQS
HPF
LPF
MUTE
LOW
OUTPUT 1
DS26
4 WAY + 2 AUX
DS26
5 WAY + 1 AUX
DS26
6 WAY
