Wiring
Depending on the application,
there are several different ways to
wire the T2 speaker.
Single Stereo Speaker
If your T2 speaker is going to be
used as the sole stereo speaker,

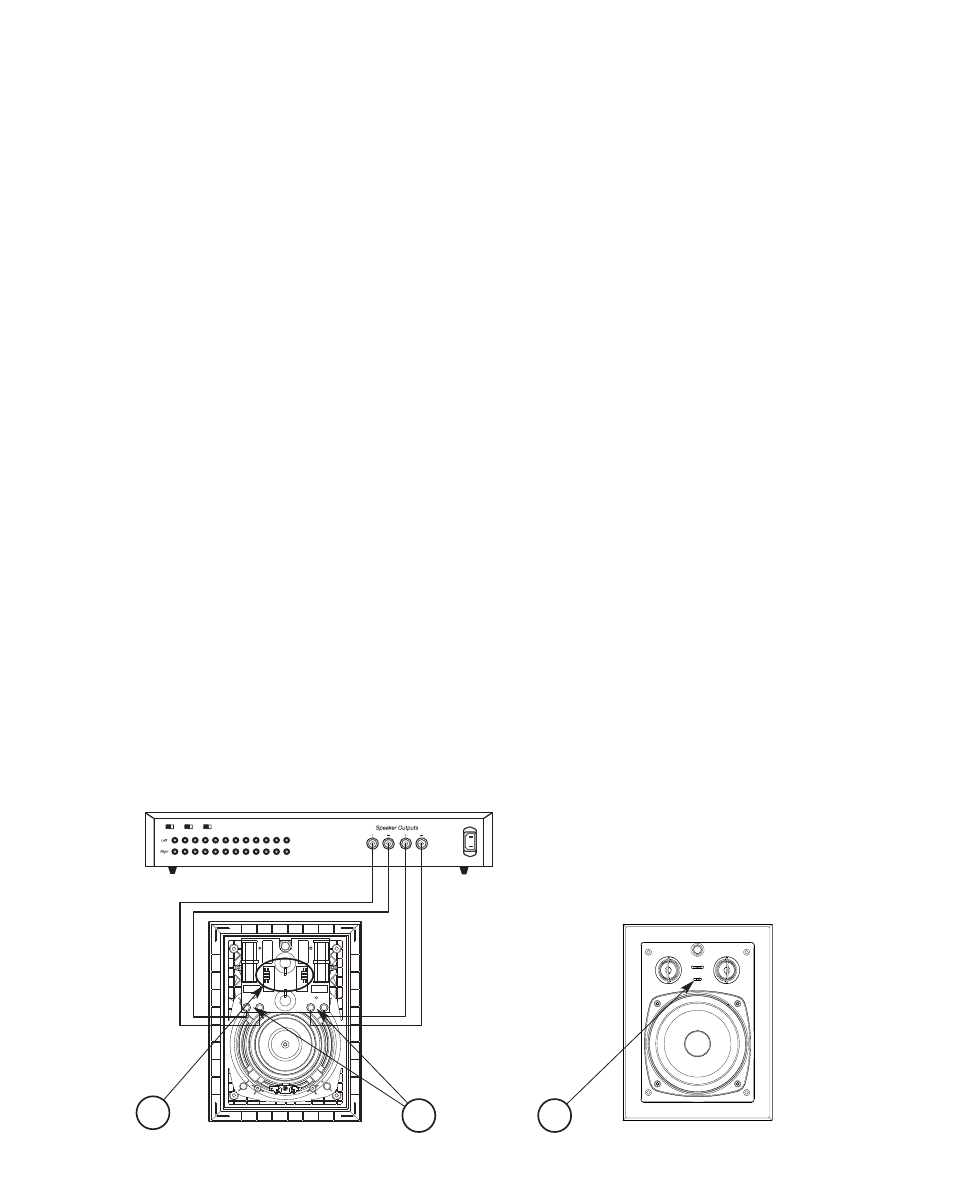

refer to the diagram below.
1. Set the input jumper (located
on the back of the T2 speaker)
to the Dual Input Setting (see
1).
2. Connect the wires to the termi-
nals Input “A” and Input “B”.
Check that you have retained
proper polarity (see 2).
3. Set the Direct/Diffuse switch,
found on the front of the speak-
er, to Direct (see 3).
WARNINGS
Check your wiring. If polarity is
not correctly maintained, bass
performance will suffer and
possible damage can occur to
the speaker that would not be
covered under warranty.
Check the input setting. Verify
that the jumper is set to Dual
Input Setting. If the speaker is
set in Single Input Mode, dam-
age can occur to both the
speaker and your amplifier
that would not be covered
under warranty.
Cableado
En función de la aplicación, hay
varias formas diferentes de
cablear el altavoz T2.
Altavoz estéreo único
Si va a usar el T2 como altavoz
estéreo único, consulte el croquis
siguiente.
1. Coloque el puente de entrada
(situado en la parte trasera del
altavoz T2) en la opción de entra-
da dual (ver 1).
2. Conecte los cables en los ter-
minales de entrada “A” y “B”.
Compruebe que ha conserva-
do la polaridad correcta (ver 2).
3. Configure el interruptor
Directo/ Difuso, situado en la
parte frontal del altavoz, en
Directo (ver 3).
ADVERTENCIAS
Compruebe el cableado. Si no
se mantiene correctamente la
polaridad, el rendimiento de
los bajos será menor y pueden
producirse daños en el altavoz
que no estarían cubiertos por
la garantía.
Compruebe la configuración de
entrada.
Compruebe que el
puente está configurado con
la opción de entrada dual. Si el
altavoz está configurado como
modo de entrada única,
pueden producirse daños
tanto en el altavoz como en el
amplificador, que no están
cubiertos por la garantía.
Câblage
Selon l’application, il y a dif-
férentes manières de câbler l’en-
ceinte T2.
Enceinte stéréo simple
Si vous allez utilisez votre
enceinte T2 comme unique
enceinte stéréo, reportez-vous au
diagramme ci-dessous.
1. Placez le cavalier d’entrée (situé
à l’arrière de l’enceinte T2) à la
position « Dual Input » (voir 1).
2. Connectez les câbles aux
bornes « Input A » et « Input B
». Assurez-vous de maintenir la
polarité correcte (voir 2).
3. Positionnez le commutateur
« Direct/Diffuse » situé à l’avant de
l’enceinte sur « Direct » (voir 3).
AVERTISSEMENTS
Vérifiez votre câblage. Si la
polarité correcte n’est pas
maintenue, les performances
des basses seront réduites et il
y a danger d’endommage-
ments de l’enceinte non cou-
verts par la garantie.
Vérifiez les paramètres d’en-
trée.
Vérifiez que le cavalier est
positionné sur « Dual Input ».
Si l’enceinte est en mode «
Single Input », il y a risque
d’endommagements de l’en-
ceinte et de votre amplifica-
teur, non couverts par la
garantie.
Verkabelung
Je nach Anwendung gibt es ver-
schiedene Anschlussmöglichkeiten
des T2-Speakers.
Stereo-Einzellautsprecher
Soll Ihr T2-Speaker als einziger
Stereolautsprecher dienen,
beziehen Sie sich auf die
Abbildung hier unten.
1. Die Eingangs-Steckbrücke (hin-
ten am T2-Speaker) auf Dual
Input Setting (doppelter
Eingang) (siehe 1) stellen.
2. Die Drähte an die Eingangs-
kontakte Input „A“ und Input „B“
anschließen. Kontrollieren,
dass die richtige Polarität
eingehalten wird (siehe 2).
3. Den Schalter Direct/Diffuse an
der Vorderseite des Laut-
sprechers auf Direct stellen
(siehe 3).
ACHTUNG
Die Verkabelung kontrollieren.
Wird die Polarität nicht einge-
halten, leidet die Qualität der
Basswiedergabe darunter und
die Lautsprecher können
beschädigt werden; dieser
Schaden fällt nicht unter die
Garantieleistung.
Die Eingangseinstellungen
kontrollieren.
Stellen Sie sich-
er, dass die Steckbrücke auf
Dual Input Setting (doppelter
Eingang) eingestellt ist. Ist der
Lautsprecher auf den Single
Input Modus eingestellt
(einzelner Eingang), können
der Lautsprecher und der
Verstärker beschädigt werden;
dieser Schaden fällt nicht
unter die Garantieleistung.
