IMPORTANTI ISTRUZIONI AL RICEVIMENTO
Ispezionare visivamente tutti i componenti per accertare eventuali danni derivanti dal
trasporto. Se del caso, sporgere subito reclamo all’impresa di trasporti. I danni di
trasporto non sono coperti dalla garanzia. L’impresa di trasporti è responsabile degli
stessi e deve rispondere di tutti i costi di riparazione e sostituzione dei componenti.

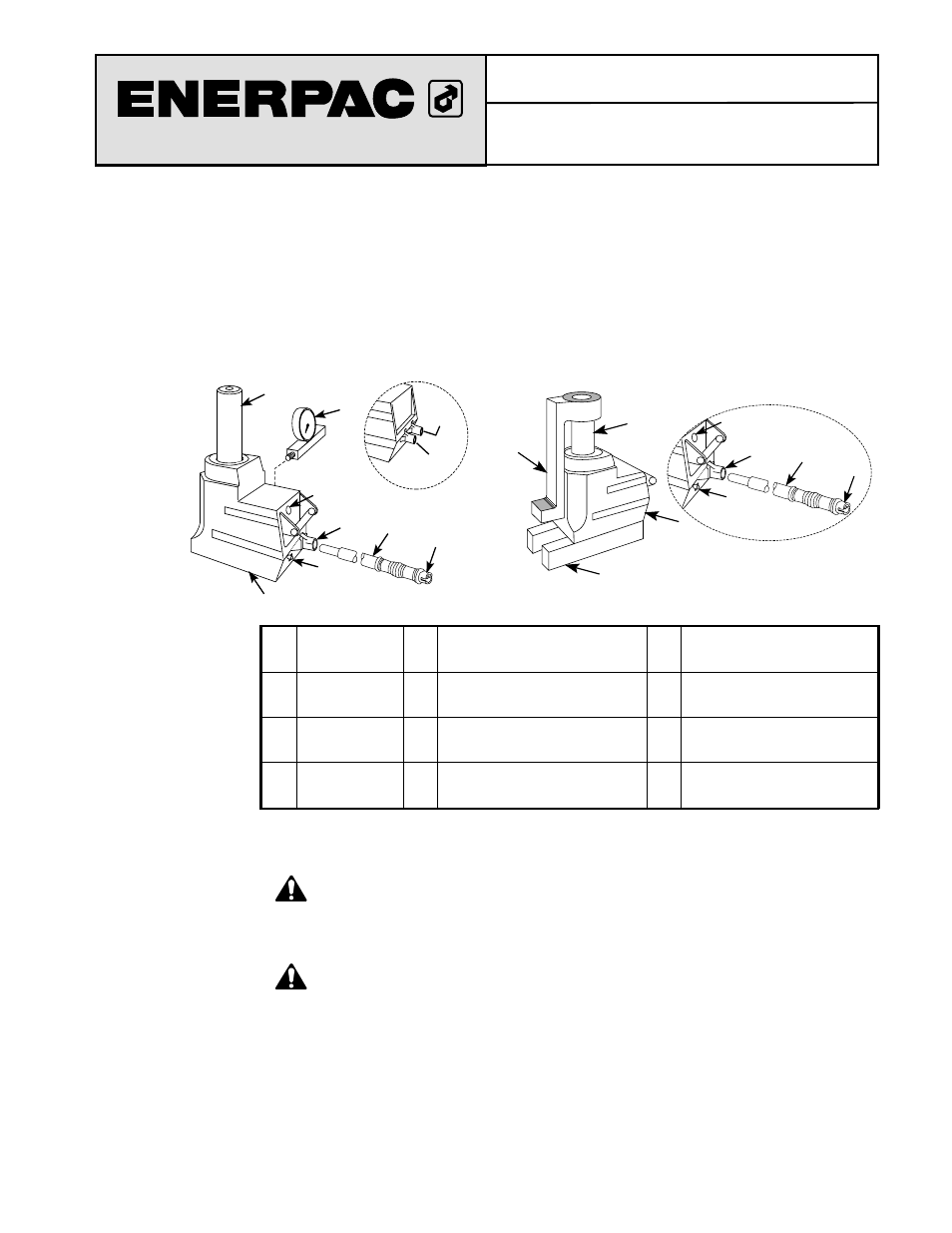

DESCRIZIONE
A Base del
martinetto D1 Cilindro del martinetto
(pompa di posizionamento) G Tappo di rabbocco/sfiato
B Stantuffo D2 Cilindro del martinetto
(pompa di sollevamento) H Manometro di misurazione
carico
C Valvola di
rilascio E Leva del martinetto I Puntone
D Cilindro del
martinetto F Azionamento valvola di
rilascio J Piastra di appoggio
INFORMAZIONI SULLA SICUREZZA
AVVISO
Per evitare infortuni, quando si lavora con apparecchiature oleodinamiche
indossare sempre indumenti protettivi adeguati (ossia occhiali di
sicurezza, guanti, ecc.).
AVVISO
Accertarsi che i martinetti siano protetti da fonti esterne di danni, quali
fonti di calore in grado di provocare un’esplosione, fiamme, componenti di
macchine in movimento, oggetti affilati e sostanze chimiche corrosive.
NON esporre l’attrezzatura a temperature maggiori di 65 °C (150 °F).
®
Manuale di istruzioni
Martinetti Saf-T-Lite JHA e JTA
F
E D
C
G
J
A
I
B
Modelli JTA
D1
D2
F
E
H
D
C
A
G
B
Modelli JHA
Solo JHA-1506
