Installation TDB3103, WF3203
51 Bradley Corporation • 215-1332 Rev. T; EN 08-009 3-5-08

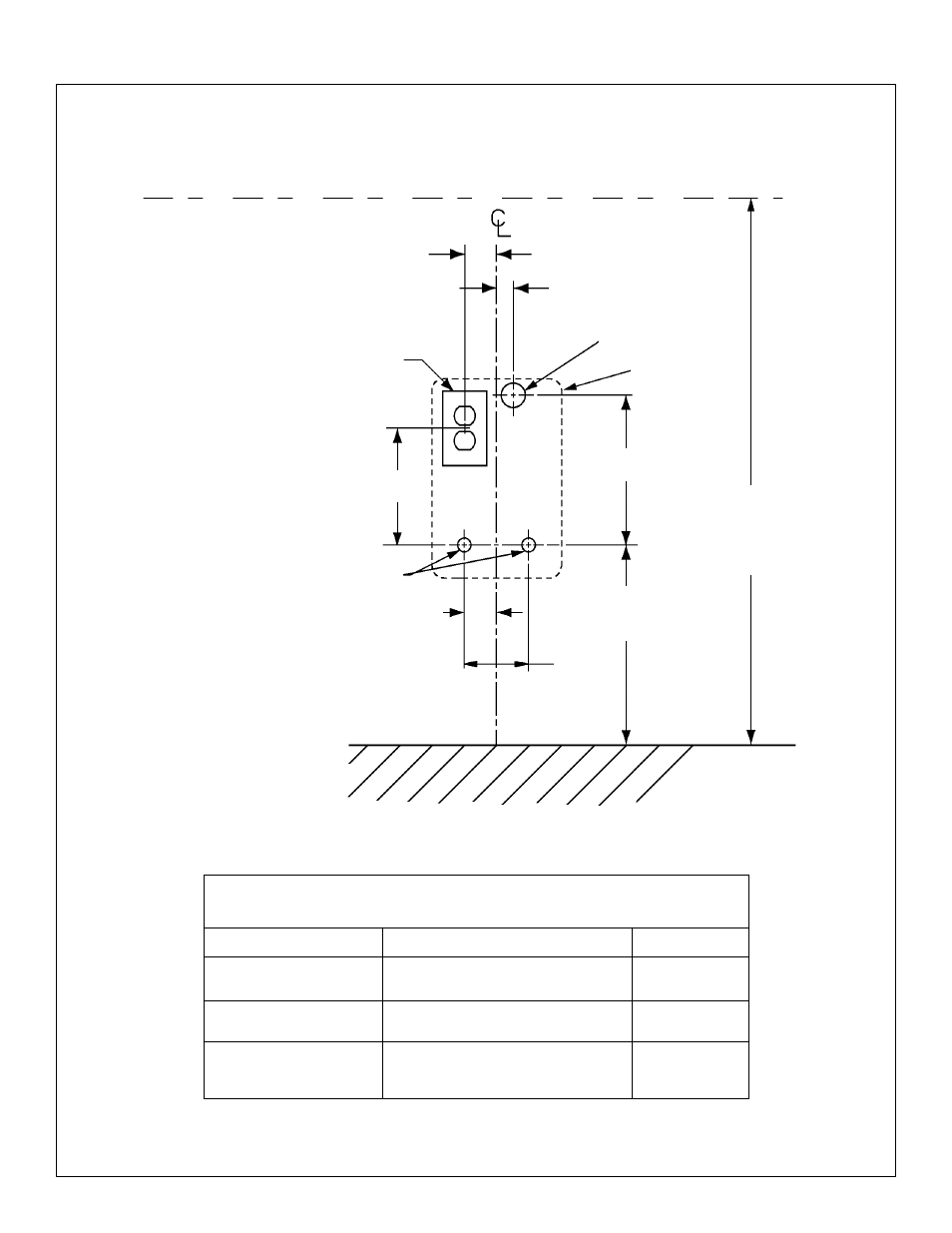

Especificaciones de instalación de tuberías empotradas de fuentes
de lavado semicirculares
51 mm (2")
25 mm (1")
DESAGÜE DE 1-1/2" NPT
DESDE LA PARED
ABERTURA DEL
PEDESTAL EN
LA PARED
UBICACIÓN DEL TOMACORRIENTE ELÉCTRICO
(VERIFIQUE LOS CÓDIGOS LOCALES, ES POSIBLE
QUE SEA NECESARIO QUE EL TOMACORRIENTE
ESTÉ EN UNA UBICACIÓN REMOTA)
178 mm
(7")
51 mm
(2")
102 mm
(4")
229 mm
(9")
305 mm (12")*
CONSULTE LA
SIGUIENTE TABLA
ALTURA*
DEL BORDE
864 mm (34")
CONSULTE LA TABLA
QUE SE ENCUENTRA
A CONTINUACIÓN
TUBERÍAS DE SUMINISTRO MACHO
DE 1" NPT, SALIDA DE TOPE DE
HASTA 25 mm (1") DESDE LA PARED
PISO ACABADO
CALIENTE FRÍO
Figura 1c
* AJUSTES A LAS DIMENSIONES VERTICALES
PARA VARIAS ALTURAS DE BORDE
Altura del borde Aplicación Ajuste
864 mm (34")
889 mm (35") (WF3203) Altura para adultos según ADA,
Altura para adultos según TAS Ninguno, como
se muestra
813 mm (32") Edades 11 a 14 ó 15 según TAS,
Grados 6 a 8 ó 9 Reste
51 mm (2")
762 mm (30") Edades de 4 a 10 u 11 según TAS,
Grados Pre-K a 5 ó 6 y Altura para
niños propuesta según ADA Reste
102 mm (4")
