Installation TDB3103, WF3203
35 Bradley Corporation • 215-1332 Rev. T; EN 08-009 3-5-08

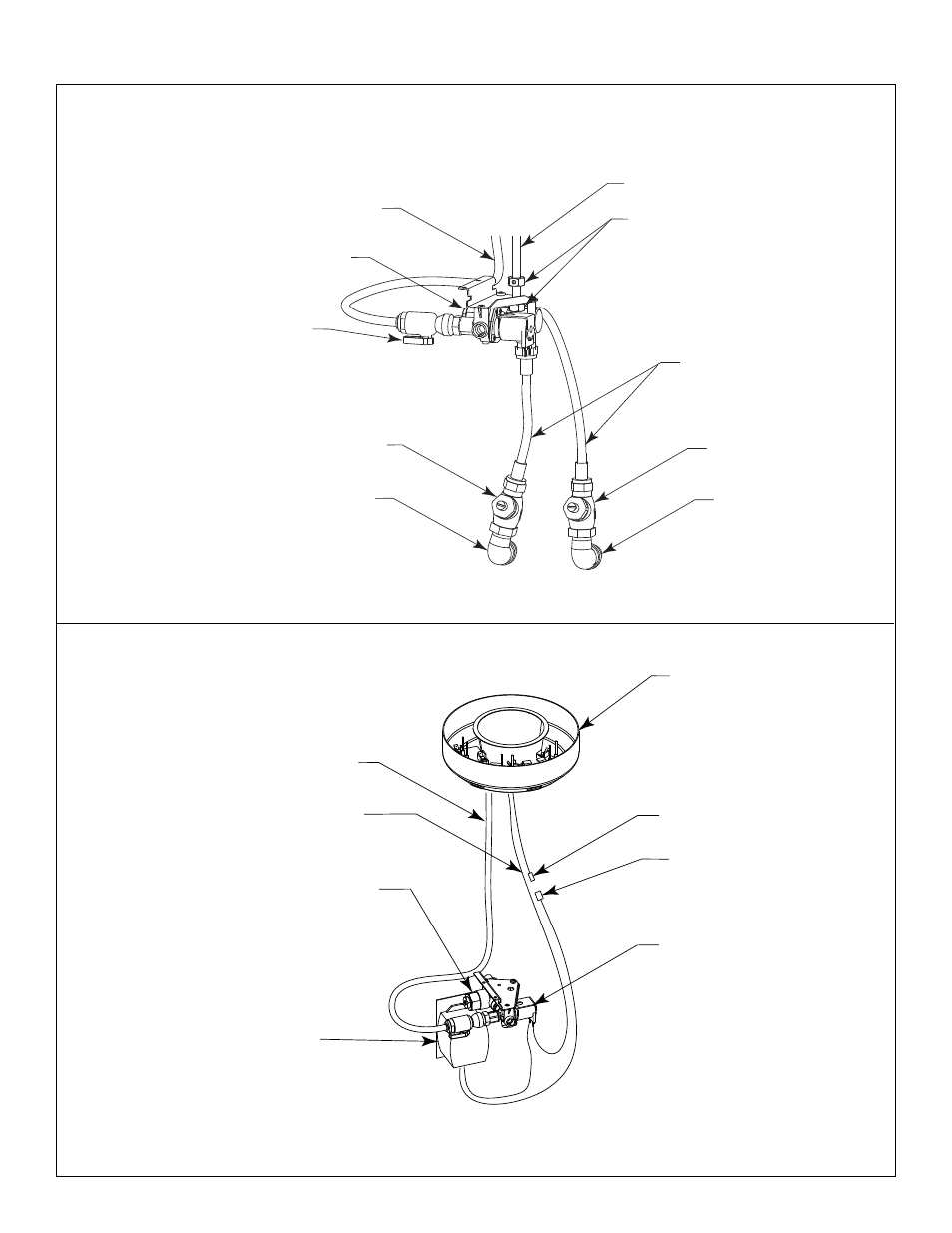

3/8" TUBING FROM SPRAYHEAD
VOLUME CONTROL
TIE ROD
TIE ROD NUT 110-064
CHECK STOP
S27-102
CHECK STOP
S27-102
ELBOW
169-639 ELBOW
169-639
HOT COLD
FLEXIBLE HOSE 269-1735
I.R. VALVE WITH TEMPERED LINE
NOT SHOWN
(S45-2234)
I.R. VALVE WITH THERMOSTATIC
MIXING VALVE (SHOWN) S45-2233
(DO NOT APPLY PIPE SEALANT
TO COMPRESSION FITTINGS)
Figure 9a
Instructions relatives à l’installation suite . . .
3/8" TUBING FROM SPRAYHEAD
INFRARED MODULE
S50-403 (36" BOWL)
S50-367 (54" BOWL)
SOLENOID VALVE
24 VAC
TRANSFORMER
S83-134
I.R. VALVE WITH
THERMOSTATIC MIXING VALVE
(SHOWN) S45-2233
I.R. VALVE WITH TEMPERED LINE
(NOT SHOWN) S45-2234
MALE CONNECT
FEMALE CONNECT
INFRARED MODULE
FEMALE CONNECT WIRE
(DO NOT APPLY PIPE SEALANT
TO COMPRESSION FITTINGS)
Figure 9b
NON-RETOUR/ARRÊT
S27-102
ROBINET I.R. AVEC ROBINET MÉLANGEUR
THERMOSTATIQUE (ILLUSTRÉ) S45-2233
RÉGULATEUR DE DÉBIT
ROBINET I.R. AVEC CONDUITE
TREMPÉE NON ILLUSTRÉ
(S45-2234)
ÉCROU DE TRINGLERIE 110-064
TRINGLERIE
TUBULURE DE 3/8" DU BEC DIFFUSEUR
COUDE
169-639
(NE PAS APPLIQUER DE PRODUIT
D’ÉTANCHÉITÉ POUR TUYAUX SUR LES
RACCORDS DE COMPRESSION)
TUYAU FLEXIBLE 269-1735
NON-RETOUR/ARRÊT
S27-102
COUDE
169-639
EAU FROIDE EAU CHAUDE
ROBINET I.R. AVEC CONDUITE TREMPÉE
(NON ILLUSTRÉ) S45-2234
FIL CONNEXION FEMELLE DE
MODULE INFRAROUGE
ROBINET I.R. AVEC ROBINET
MÉLANGEUR THERMOSTATIQUE
(ILLUSTRÉ) S45-2233
CONNEXION MÂLE
MODULE INFRAROUGE
S50-367
TUBULURE DE 3/8" DU BEC DIFFUSEUR
TRANSFORMATEUR
24 V c.a.
S63-134
CONNEXION FEMELLE
ROBINET
ÉLECTROMAGNÉTIQUE
(NE PAS APPLIQUER DE PRODUIT
D’ÉTANCHÉITÉ POUR TUYAUX SUR
LES RACCORDS DE COMPRESSION)
