DATI TECNICI
Sistema
Attivo
Tipologia amplificatore
Digitale - Classe D (DIGIPRO )
Potenza RMS
2000 W (1000 W + 1000 W)
Potenza musicale
4000 W
Risposta in frequenza +/-3dB
Crossover
Pressione sonora (SPL)
138 dB peak
Componenti
2 woofer 18” - 4” voice coil
Neodimio o Ceramico
Sensibilità ingresso nominale
0 dBu
Impedenza ingresso Bilanciato
20Kohm
Sbilanciato
10Kohm
Forma diffusore
rettangolare
Dimensioni [LxHxP]
1100x720x580mm
Peso
Neodimio 77Kg - Ceramico 84Kg
®
25-150Hz
90 - 120Hz (24dB/oct) selezionabile
Full-range con PFC, 100-240Vac, 50-60Hz
Alimentazione

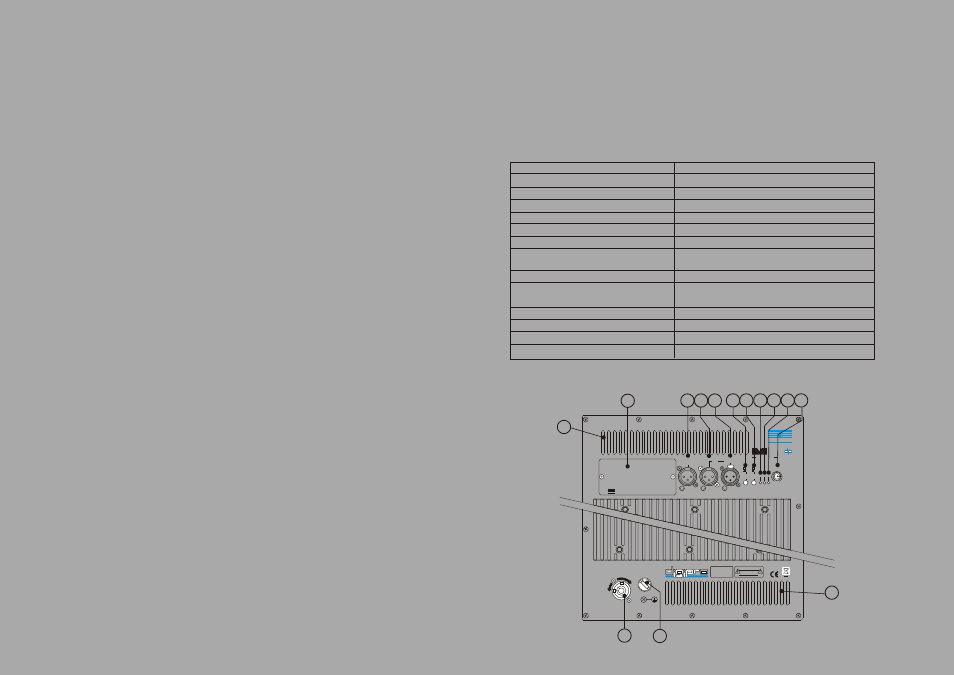

COMANDI E FUNZIONI
1)
PORTA FUSIBILE “MAINS FUSE”
Alloggio per fusibile di rete.
2)
PRESA DI ALIMENTAZIONE “FULL RANGE MAINS INPUT”
Consente la connessione del cavo di alimentazione fornito in dotazione.
Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu)
3)
GRIGLIE DI RAFFREDDAMENTO
Queste griglie permettono il raffreddamento dell’amplificatore durante il
funzionamento. Non ostruire gli accessi e pulire le griglie quando necessita per
garantire il corretto circolo dell’aria.
4)
CONNETTORE DI INGRESSO " BALANCED MAIN INPUT”
Ingresso bilanciato a livello linea (0 dBu).
E’ in grado di accettare prese “XLR”.
5)
CONNETTORE DI USCITA "LINK”
Il connettore “XLR” connesso in parallelo con l’ingresso (4) può essere utilizzato per
inviare il segnale audio in ingresso ad un altro diffusore amplificato.
6)
CONNETTORE DI USCITA ”BALANCED X-OVER OUTPUT”
Uscita bilanciata del crossover interno. Il segnale prelevato da questa uscita può
essere inviato a qualsiasi diffusore amplificato.
La frequenza di taglio è selezionabile tramite il selettore “SUB X-OVER” (7).
7)
SELETTORE “SUB X-OVER”
Il selettore permette di modificare l’incrocio (frequenza di taglio o crossover) tra il
subwoofer ed il diffusore ad esso collegato, tramite l’uscita “BALANCED X-OVER
OUTPUT”.
L’incrocio è settabile a 90Hz oppure 120Hz con una pendenza di 24dB/oct.
La scelta del taglio è legata dal tipo di riproduzione sonora che si vuole ottenere.
8)
SELETTORE “SUB PHASE”
Il selettore permette la rotazione di 180° del segnale audio riprodotto dal subwoofer.
Tale rotazione di fase facilita l’ottimizzazione della riproduzione delle frequenze
basse anche nelle situazioni di installazioni più difficili. Completata l’installazione,
riprodurre un brano musicale ed agire sul selettore per ottenere la migliore resa
acustica delle basse frequenze
9)
INDICATORE LUMINOSO “ON”
L’indicatore luminoso “ON” s’illumina di colore verde per indicare l’accensione e il
corretto funzionamento dell’amplificatore.
10)
INDICATORE LUMINOSO “SGN”
Questo indicatore s'illumina di colore verde per indicare la presenza del segnale (ad
un livello di -20dB).
11)
INDICATORE LUMINOSO “LIM”
Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito
limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli
altoparlanti contro sovraccarichi.
Si illumina anche all’accesione dell’amplificatore per alcuni secondi.
12)
CONTROLLO SENSIBILITA’ IN INGRESSO “SUB-WOOFER LEVEL”
Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore.
Tale controllo non influisce sul livello dell’uscita “LINK” e “BALANCED X-OVER
OUTPUT”
13)
OPZIONE DIGITAL DELAY “SDD - SUBWOOFER DIGITAL DELAY”
Il diffusore DVA S20dp può essere equipaggiato con un circuito di delay (SDD -
SUBWOOFER DIGITAL DELAY) che permette di ritardare il segnale audio riprodotto
dal subwoofer.
Questo circuito permette l’allineamento acustico tra line array e sub compensando le
diverse posizioni. Il circuito include anche una uscita bilanciata “XLR” per rilanciare il
segnale audio ritardato ad altri subwoofer; utilizzando un solo circuito di delay è
possibile ritardare contemporaneamente più subwoofer.
E’ possibile utilizzare questo circuito per la realizzazione di sistemi in configurazione
cardioidi. La configurazione cardioide permette una notevole attenuazione delle
basse frequenze emesse dalla parte posteriore dei subwoofer, mantenendo
inalterata l'emissione sonora frontale.
Tale configurazione prevede un minimo di 3 subwoofer (due con emissione frontale
e uno con emissione posteriore equipaggiato con modulo SDD).
1
2
3
3
SUBWOOFER DIGITAL DELAY
D
D
B
d
TECHNOLOGIES
TECHNOLOGIES
S
S
OPTIONAL CARD
D
D
13
BALANCED
X-OVER
OUTPUT
1
2
3
5
6
ON
F
F
O
MAINS FUSE
FULL RANGE MAINS INPUT
100-240V~ 50-60Hz
2500W MAX
220-240V~ (T10A 250V)
100-120V~ (T20A 250V)
ACTIVE P.F.C.
BB
dd
TECHNOLOGIES
TECHNOLOGIES
S
E
R
IA
L
N
.
“CAUTION”
TO PREVENT ELECTRICAL SHOCK
DO NOT REMOVE COVER
“AVIS”
RISQUE DE CHOCH ELECTRIQUE
NE PAS OUVRIR
2
2
S
S
00
BALANCED
MAIN INPUT
LINK
+10
+4
SUB-WOOFER
LEVEL
90Hz
120Hz
0°
180°
ON
SGN LIM
SUB
PHASE
SUB
XOVER
1
2
3
1 = GND
2 = HOT
3 = COLD
1
2
3
8
0dB
PUSH
4
8
10
12
11
9
7
digital power
