BESCHREIBUNG
® Der Lautsprecher der Serie DVX HP verwenden digitale Verstärker DIGIPRO G2 jüngster
Generation. Die vollständige Serie besteht aus drei verschiedenen Leistungsstufen zu
800W, 1200W und 1400W, um jeglichen Anwendungsarten gerecht zu werden.
Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht und
geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Auf Grund der niedrigen
Leistungsverluste erfolgt die Kühlung des Verstärkermoduls statisch, wodurch der Einsatz
eines Lüfters vermieden wird.
Der digitale Vorverstärker mit DSP (Digital Signal Processing) trennt die Signalwege für
Woofer und Treiber, den Frequenzgang, den Limiter und die Phasenausrichtung. Ein
Wahlschalter ermöglicht die Wahl zwischen zwei verschiedenen Entzerrfunktionen, d.h.
“FULL RANGE” und “STAGE MONITOR“, um eine hohe Vielseitigkeit bei den
verschiedenen Einsatzarten zu gewährleisten.
® Die Verstärker DIGIPRO G2 verwenden SMPS (Switched-Mode Power Supplies)
Schaltzentzteile.
Diese Technologie erhöht die Leistung des Netzteils und verringert sein Gewicht.

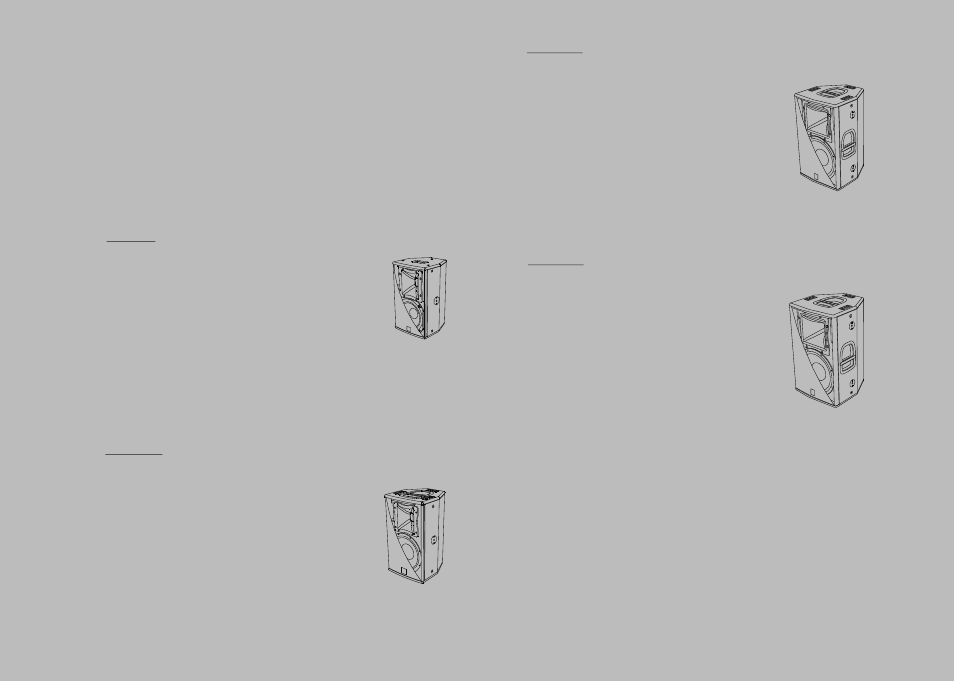

DVX D8HP
Der aktive bi-amp Lautsprecher DVX D8HP ist mit einem
® DIGIPRO G2 Verstärker ausgestattet, der 800W liefert.
Der DVX D8HP ist bi-amp Lautsprecher mit einem 8“ Woofer
(Voice coil 2”) und einem 1“ kompressions- Treiber (voice coil
1,4”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel
von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem CD
Horn ausgeliefert.
Der Lautsprecher ist aus 12 mm starkem Birkenholz hergestellt.
Die 1 Griffe, die 6 M8- Gewinde und die 2 Befestignugnspunkte für
Quicklock-Pins an den Seiten des Lautsprechers ermöglichen
einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D10HP
Der aktive bi-amp Lautsprecher DVX D10HP ist mit einem
® DIGIPRO G2 Verstärker ausgestattet, der 1200W liefert.
Der DVX D10HP ist ein bi-amp Lautsprecher mit einem 10“
Woofer (Voice coil 2.5”) und einem 1“ kompressions- Treiber
(voice coil 1.75”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD
Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 1 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 2
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D12HP
Der aktive bi-amp Lautsprecher DVX D12HP ist mit einem
® DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.
Der DVX D12HP ist ein bi-amp Lautsprecher mit einem 12“
Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber
(voice coil 3”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 60°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D15HP
Der aktive bi-amp Lautsprecher DVX D15HP ist mit einem
® DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.
Der DVX D15HP ist ein bi-amp Lautsprecher mit einem 15“
Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber
(voice coil 3”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 60°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
BEDIENELEMENTE UND FUNKTIONEN (Siehe Seite 29)
EINGANGSBUCHSEN
Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder
unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B.
Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet
werden.
AUSGANGSBUCHSE
Der Parallel zum Eingang (1) anschluss kann dazu verwendet werden, das
ankommende Audiosignal an andere Aktiv-Lautsprecher, Recorder oder
zusätzliche Verstärker weiter zu leiten.
LED “LIMITER”
Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu
signalisieren, welche die Verzerrung des Verstärkers verhindert und die
Lautsprecher gegen Überlastung schützt.
LED “SIGNAL”
Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -
20dB).
1) “BALANCED INPUT”
2) “LINK” - “INPUT LINK”
3)
4)
