DESCRIPTION
Les diffuseurs de la série DVX HP utilisent des amplificateurs numériques de la série
® DIGIPRO G2 de nouveau génération; de trois puissances différentes 800W, 1200W et
1400W afin de répondre à tout les types d'application.
Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties
élevées, tout en ayant des poids et encombrements réduits. Grâce à une puissance
dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant
le recours à la vanne. Le préamplificateur numérique avec traitement numérique du signal
DSP (Digital Signal Processing) gère le croisement audio des composants acoustiques, la
réponse en fréquence, le limiteur, et l'alignement de phase. Un sélecteur permet de choisir
entre deux égalisations différentes, “FULL RANGE” et “STAGE MONITOR“, ce qui garantit
une grande versatilité en fonction des différentes utilisations.
® Les amplificateurs DIGIPRO G2 utilisent des alimentations à découpage SMPS
(Switched-Mode Power Supplies). Cette technologie accroît l'efficacité tout en diminuant le
poids.

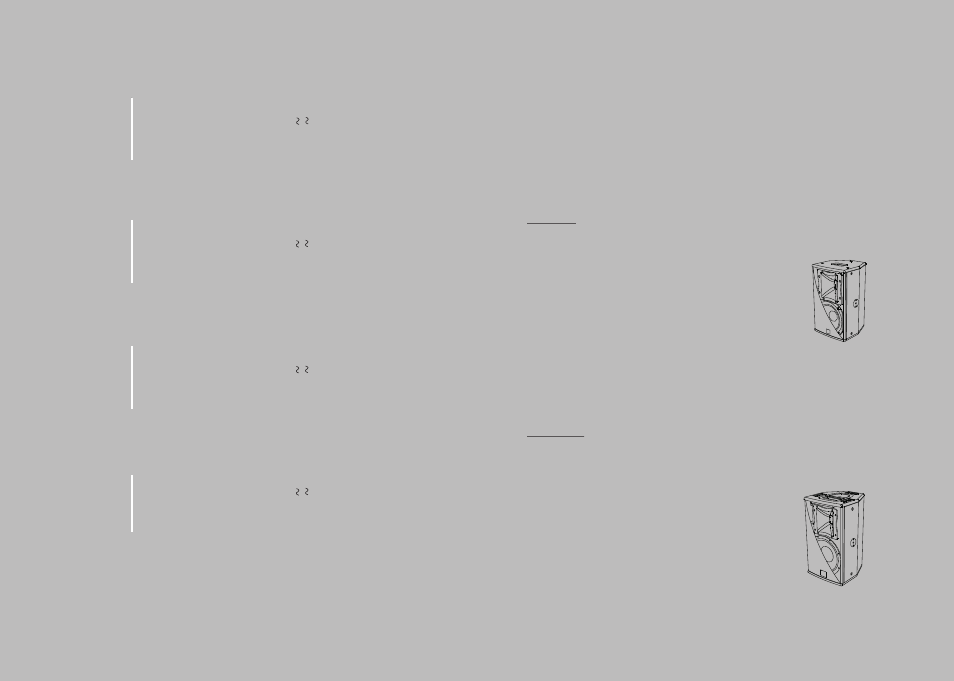

DVX D8HP
Le diffuseur bi-amplifiée actif D8HP est équipé d'un
® amplificateur DIGIPRO G2 capable de distribuer 800W.
Le diffuseur actif D8HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 8” (bobine acoustique 2”) et un driver de
compression de 1” (bobine acoustique 1,4”) monté sur un cornet
en aluminium avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de
12 mm, 1 poigné, les 6 points M8 et les 2 points flypins situés sur
les côtés et sur le derrière du diffuseur en facilitent l'installation
et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même avec
l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
DVX D10HP
Le diffuseur bi-amplifiée actif D10HP est équipé d'un
® amplificateur DIGIPRO G2 capable de distribuer 1200W.
Le diffuseur actif D10HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 10” (bobine acoustique 2,5”) et un driver
de compression de 1” (bobine acoustique 1,75”) monté sur un
cornet en aluminium avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de
12 mm, 1 poigné, les 6 points flytracks, les 6 points M10 et les 2
points flypins situés sur les côtés et sur le derrière du diffuseur
en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même avec
l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
TECHNISCHE DA
TEN
DVX D8HP
DVX D10HP
DVX D12HP
DVX D15HP
System
Aktive - Bi
Amp
Aktive - Bi
Amp
Aktive - Bi
Amp
Aktive - Bi
Amp
V
erstärker typ
Class- D
Class- D
Class- D
Class- D
Leistung
400W RMS /800W
PEAK
600W RMS /1200W
PEAK
700W RMS /1400W
PEAK
700W RMS /1400W
PEAK
Laut
sprecher
1x8” woofer - 2” voice coil
1x10” woofer - 2.5” voice coil
1x12” woofer - 3” voice coil
1x15” woofer -
3” voice coil
1x1”compression driver - 1.4” voice coil
1x1”compression driver - 1.75” voice coil
1x1.4”compression driver - 3” voice coil
1x1.4”compression driver - 3” voice
coil
Abstrahlcharakteristik
90°x70°
90°x70°
60°x40°
60°x40°
Emp
findlich keit Eingang
-40dBu / -3dBu (MIC/LINE)
-40dBu / -3dBu (MIC/LINE)
-40dBu / -3dBu (MIC/LINE)
-40dBu / -3dBu (MIC/LINE)
Impedanz Eingang
2K2ohm/ 20Kohm (MIC/LINE)
2K2ohm/ 20Kohm (MIC/LINE)
2K2ohm/ 20Kohm (MIC/LINE)
2K2ohm/ 20Kohm (MIC/LINE)
Netzsp
annung
220-240V
50-60Hz
220-240V
50-60Hz
220-240V
50-60Hz
220-240V
50-60Hz
1 10-120V
50-60Hz
1
10-120V
50-60Hz
1
10-120V
50-60Hz
1
10-120V
50-60Hz
Laufsprecherform
T
rapezförmig
T
rapezförmig
T
rapezförmig
T
rapezförmig
Farbe
Schwarz
Schwarz
Schwarz
Schwarz
Abmessungen
(BxHxT)
250x425x260mm
290x510x310mm
370x625x395mm
430x690x450mm
Gewicht
9,7Kg
15,8Kg
27,5Kg
30,3Kg
Flugmöglichkeiten
- - - - - -
6x Flugschienen
6x Flugschienen
6 x Flugschienen
10 x M8
6 x M10
6 x M10
6 x M10
2 x Quicklock-Pin4 x Quicklock-Pin
2 x Quicklock-Pin
4 x Quicklock-Pin
4 x Quicklock-Pin
S
tänderflansch
36mm (Aluminium)
36mm (Aluminium)
Griffe
- - - - - -
- - - - - -
2x
Aluminium - einer pro
Seite
2x
Aluminium - einer pro
Seite
1x
oben
1x
aluminium - oben
1x
aluminium - oben
1x
aluminium - oben
Drehbares Horn
Ja
Ja
Ja
Ja
Frequenzgang
100-19000Hz (-3dB)
85-19000Hz (-3dB)
68-19000Hz (-3dB)
57-19000Hz (-3dB)
75-20000Hz (-10dB)
70-20000Hz (-10dB)
55-20000Hz (-10dB)
49-20000Hz (-10dB)
Crossover
1850Hz - 24dB/oct
1650Hz - 24dB/oct
1350Hz - 24dB/oct
1320Hz - 24dB/oct
Schalldruck (max SPL)
125dB
127dB
131dB
132dB
Einschalt
strom
18,7A
22,4A
22,4A
22,4A
