Parrilla de carbón de leña para exteriores, modelo no. NPC1924P Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
4

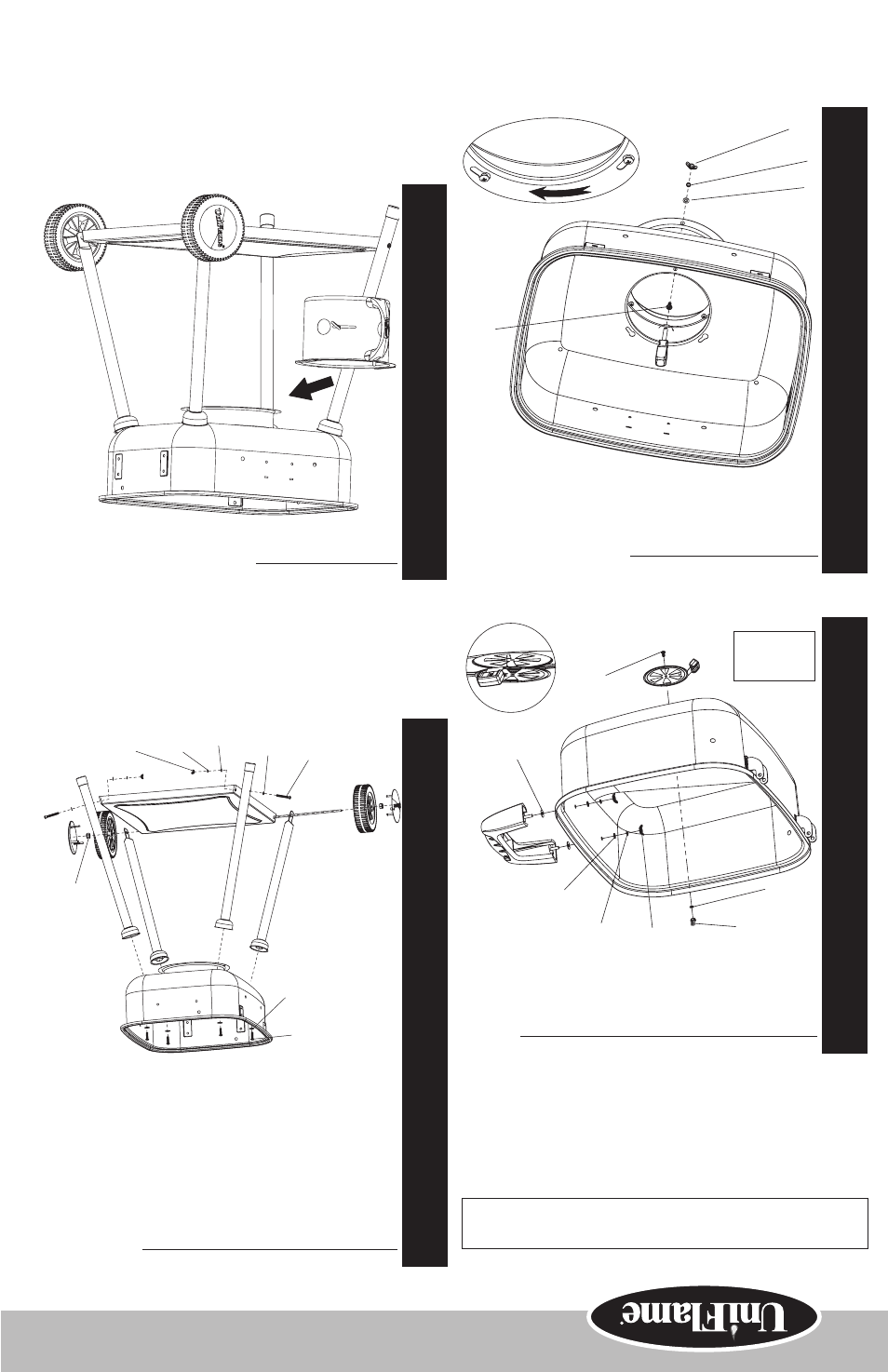

Paso
1
Fije la manija y la abertura de ventilación en la tapa
A. F ije la manija en la ta pa usando 2 arandelas resistentes al calor (L), 2 arandelas
grandes (K), 2 arandelas de cierre grandes (N) y 2 tuercas de mariposa grandes (H).
B. F ije la abertura de ventilación en la ta pa, usando un tornillo pequeño (A), una
arandela de cierre pequeña (M) y una tuerca de mariposa pequeña (G).
A
M
G
H
N
K
L
Paso
2
Fije el elemento de deslizamiento
A. Inserte el elemento de deslizamiento en la cara de abajo del cuenco. Gire el
elemento para que encaje en su sitio.
B. F ije el elemento de deslizamiento de abajo al fondo del cuenco usando un tornillo
mediano (B), arandela mediana (J), arandela de cierre grande (N) y tuerca de
mariposa grande (H).
B
H
N
J
Paso
3
Fije las patas, la placa del fondo y las ruedas
A. Con en cuenco volteado hacia abajo, fije las pa tas del frente y las pa tas de las
ruedas al fondo del cuenco usando 4 copas para las patas, 4 arandelas grandes
(K) y 4 tornillos grandes (C).
Nota: No apriete los tornillos grandes (C).
B. F ije la placa del fondo a las pa tas del frente usando 2 tornillos de tamaño extra
(D), 2 arandelas medianas (J), 2 arandelas de cierre grandes (N) y 2 tuercas de
mariposa grandes (H).
C. F ije las ruedas y la placa del fondo en las patas de las ruedas usando el eje y 2
tuercas (E).
D. F ije los tapacubos de la ruedas.
E. A priete los tornillos grandes (C).
C
E
H
N
J
K
D
K
Nota: La tapa se
ilustra volteada
hacia abajo.
Paso
4
Fije el receptor de ceniza
Inserte el receptor de ceniza en el cuenco.
Instrucciones de Armado
NO DEVUEL VA EL PRODUCTO AL LUGAR DE COMPRA
Si necesita ayuda llame, sin cargo, al 1.800.762-.1142. Por favor tenga a mano su manual y
el número de serie de la unidad, para referencia.
Para facilitar el armado:
• Evite la pérdida de componentes pequeños o elementos de ferretería, armando el producto
en un lugar de piso plano sin aberturas ni hendijas.
• Despeje un área suficientemente grande para disponer todos los componentes y los
elementos de ferretería.
• Cuando sea del caso, a priete a mano, en un principio, las conexiones de ferretería. Una vez
que ha terminado el paso, a priete completamente todos los elementos de ferretería.
• Siga todos los pasos en el orden indicado para armar debidamente esta unidad.
