Allen & Heath 8 GS_R24 Balanced Analogue Module User Guide

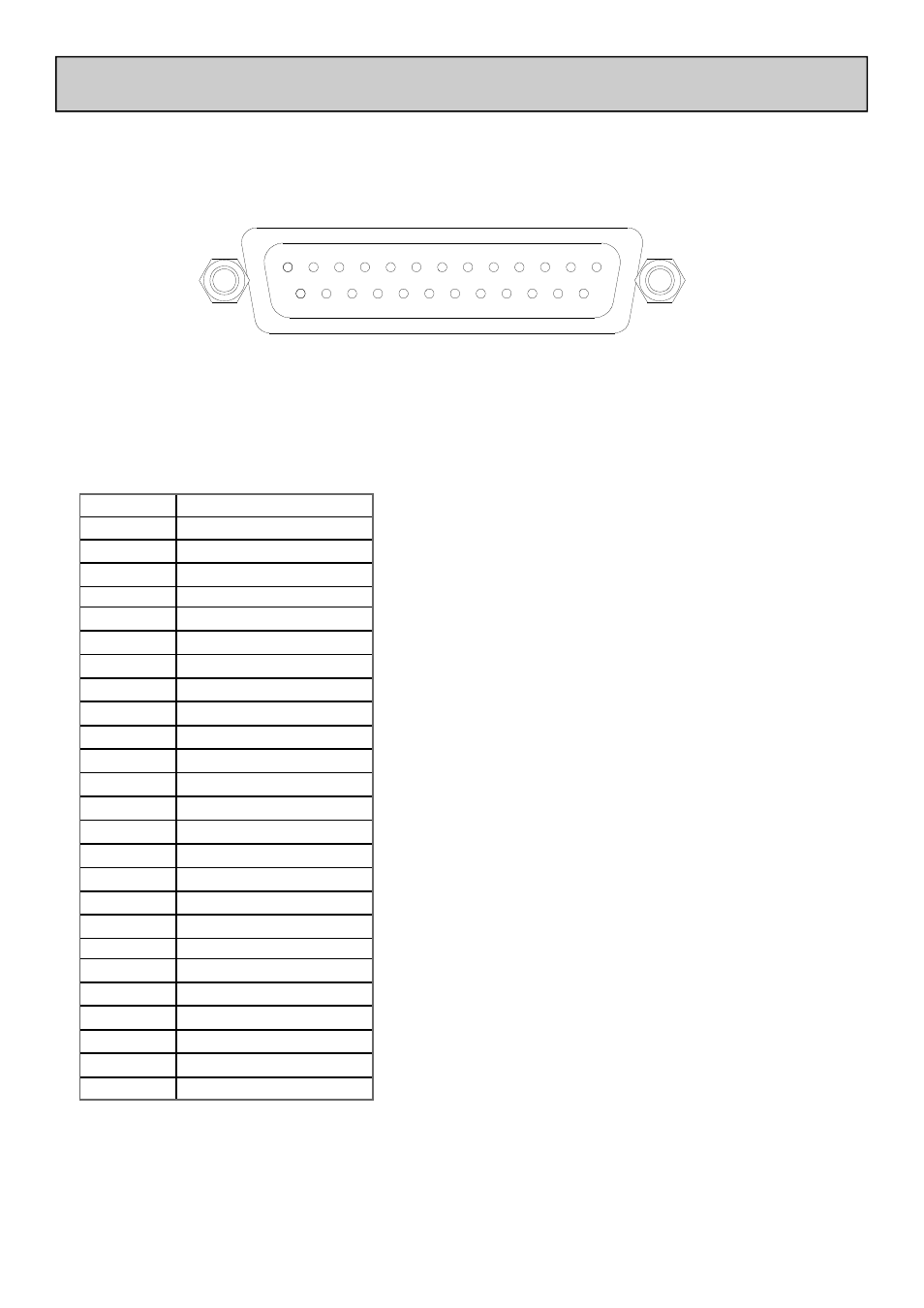

25 PIN D TYPE CONNECTOR PINNING
Analogue Input & Output 25 way D connector pin ident.
IN No.
Designation
1
CH 8 HOT
2
CH 8 GROUND
3
CH 7 COLD
4
CH 6 HOT
5
CH6 GROUND
6
CH 5 COLD
7
CH 4 HOT
8
CH 4 GROUND
9
CH 3 COLD
10
CH 2 HOT
11
CH 2 GROUND
12
CH 1 COLD
13
NOT CONNECTED
14
CH 8 COLD
15
CH 7 HOT
16
CH 7 GROUND
17
CH 6 COLD
18
CH 5 HOT
19
CH 5 GROUND
20
CH 4 COLD
21
CH 3 HOT
22
CH 3 GROUND
23
CH 2 COLD
24
CH 1 HOT
25
CH 1 GROUND
Pin assignment (Input or Output connectors)
The pin assignment of the 25 pin D Sub Miniature type
connectors conforms to the TASCAM DB-25 pin-out
standard developed over 15 years ago.
Multicore cable assemblies are readily available from
audio equipment suppliers or general electronic com-
ponent suppliers such as Farnell and CPC in the UK.
When choosing ready made cable assemblies, ensure
that the cable mounted D Sub connector is a 25-Pin
Male type.
Connection guidelines & notes
1
13
14
25
