Die Modellvarianten IKAMAG RT 5 power, IKAMAG RT 10 power
und IKAMAG RT 15 power sind zusätzlich zum Temperieren
geeignet.
Bitte packen Sie das Gerät vorsichtig aus und achten Sie auf
Beschädigungen. Es ist wichtig, daß eventuelle Transportschäden schon
beim Auspacken erkannt werden. Gegebenenfalls ist eine sofortige
Tatbestandsaufnahme erforderlich (Post, Bahn oder Spedition).
Zum Lieferumfang des Gerätes gehören: Ein IKAMAG RO 5, 10 oder 15
power mit Auflage und eine Betriebsanleitung bzw.ein IKAMAG RT 5, 10
oder 15 power und eine Betriebsanleitung.
Überprüfen Sie, ob die auf dem Typenschild angegebene Spannung mit
der verfügbaren Netzspannung übereinstimmt. Die verwendete
Steckdose muß geerdet sein (Schutzleiterkontakt). Wenn diese
Bedingungen erfüllt sind, ist das Gerät nach Einstecken des Netz-
steckers betriebsbereit. Andernfalls ist sicherer Betrieb nicht gewährlei-
stet oder das Gerät kann beschädigt werden.
Beachten Sie die in den Technischen Daten angegebenen Umgebungs-
bedingungen (Temperatur, Feuchte).

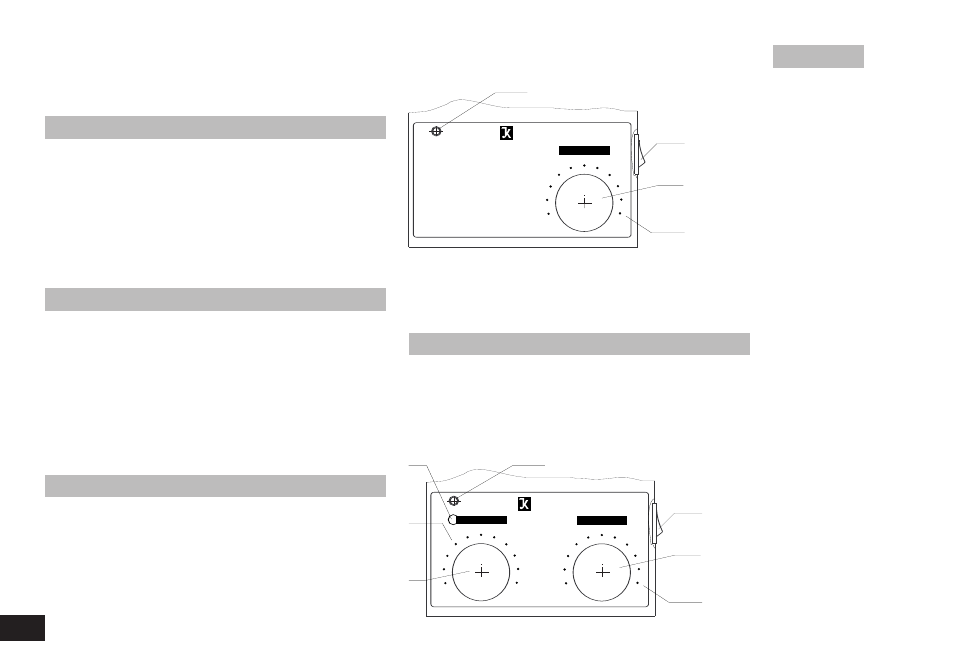

Das Gerät wird mit dem an der rechten Geräteseite sitzenden
Geräteschalter (A) EIN/AUS geschaltet. Nach Betätigen des Schalters
leuchtet die LED „Power“ (B) grün.
Am Drehknopf „Mot“ (C) mit der dazugehörigen Skala 1 bis 10 (D) wird
die Drehzahl des Motors eingestellt. Der Skalenwert 1 bis 10 entspricht
etwa 0 bis 1200 1/min. Die maximale Drehzahl von 1200 1/min ergibt
sich bei Rechtsanschlag des Drehknopfes im Leerlauf.
4
RO/RT 0205
Power RO 10 power
IKA WERKE
Mot
1 9
10 0
2
3
4 5 6
7
8
A
B
C
D
Auspacken
Inbetriebnahme
Funktion Rühren
Bei prozessbedingt zunehmender Viscosität fällt die Drehzahl geringfügig
ab. Nimmt die Viscosität z.B. durch Zugabe dünnflüssiger Medien ab, so
erhöht sich die Drehzahl etwas.
Durch entsprechendes
Nachstellen des
Dreh-
knop-
fes kann
dies in
beiden
Fällen ausge-
glichen
werden,
sofern das erforderli-
che Drehmoment nicht das maximale Drehmoment übersteigt. Bea-
chten Sie, daß Schwankungen der Netzspannung innerhalb der zulässi-
gen Toleranzen auch geringe Schwankungen der Drehzahl bewirken.
Das Gerät wird mit dem an der rechten Geräteseite sitzenden
Geräteschalter (A) EIN/AUS geschaltet. Nach Betätigen des Schalters
leuchtet die LED „Power“ (B) grün.
Am Drehknopf „Temp“ (E) mit der dazugehörigen Skala 1 bis 10 (F) wird
die Temperatur der Heizplatte eingestellt.
Wird der Heizplatte Energie zugeführt,
leuchtet die LED „Temp“ (G) gelb.
Der Skalenwert 1
bis 10
ent-
spricht
0 bis
120°C
Oberflächen-
tem-
peratur.
Funktion Heizen
