22 COD. 193555075 - v.2 - UPD 220207
4 - 4 - 4 - 4 - 4 - CARA CARA CARA CARA CARACTÉRISTIQUES TECHNIQUES CTÉRISTIQUES TECHNIQUES CTÉRISTIQUES TECHNIQUES CTÉRISTIQUES TECHNIQUES CTÉRISTIQUES TECHNIQUES
TYPES D’HUILE À UTILISER TYPES D’HUILE À UTILISER TYPES D’HUILE À UTILISER TYPES D’HUILE À UTILISER TYPES D’HUILE À UTILISER
MOBIL DTE 11 - SHELL TELLUS OIL T 15 - CASTROL HYSPIN AWH15 - ou des types équivalents
Modèle AHP2–1E-632
Part Nr. HR149 463 260
Pression à l’entrée d’air (bars)• 2,8 ÷ 10
Raccordement d’air G ¼”
filet interne
Pression maximale de fonctionnement* (MPa) 63 ±1

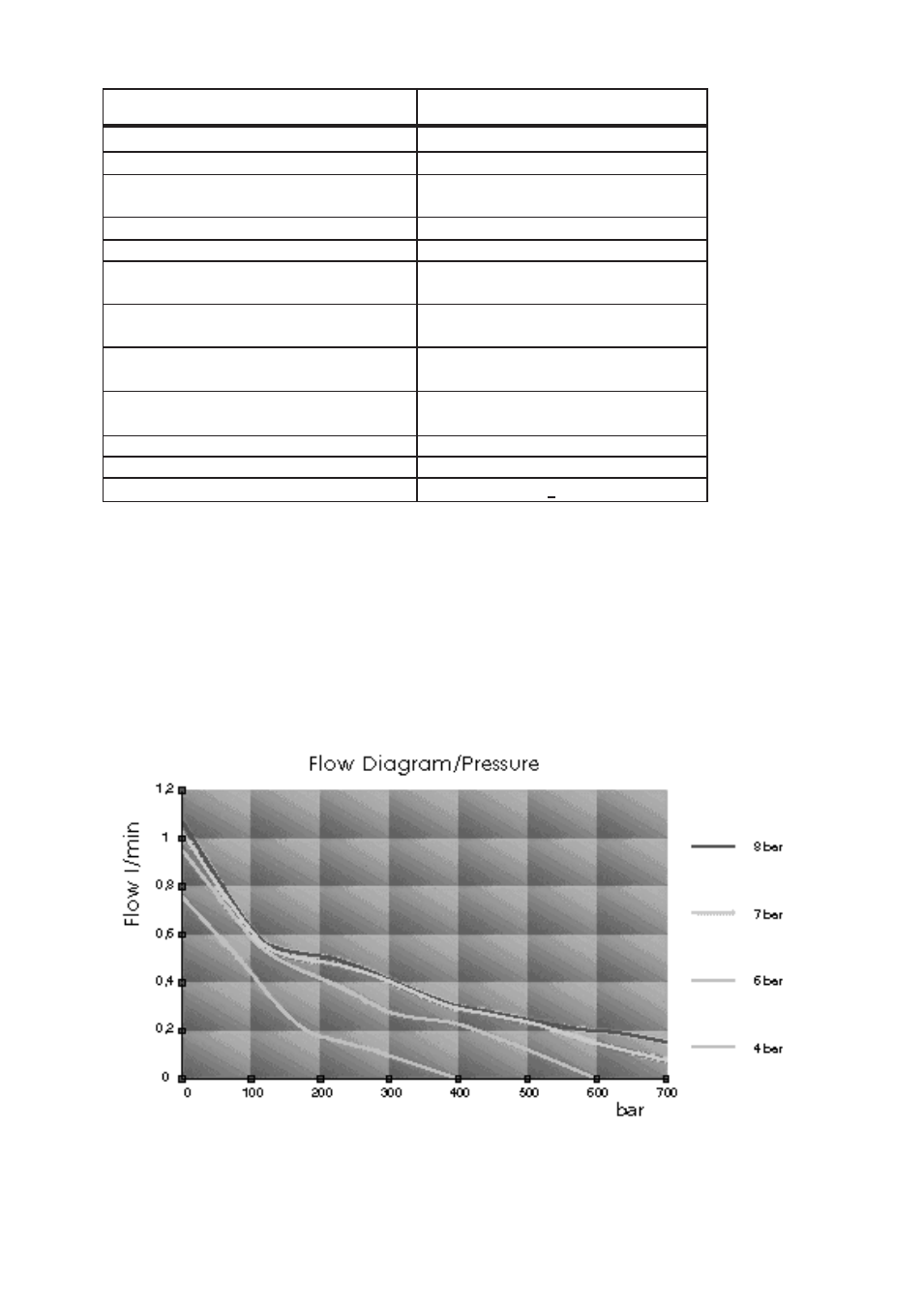

Capacité nominale (l/min.) voir le diagramme suivant
Quantité d’huile en position horizontale / 2,4
quantité utile (l) 2,1
Quantité d’huile en position verticale / 2,2
quantité utile (l) 1,5
Raccordement hydraulique, entrée M14x1,5
filet interne
Raccordement hydraulique, sortie M14x1,5
filet interne
Niveau acoustique 75 dB(A)/1m
Dimensions ** (L x L x H) 365x155x210
Poids avec huile (Kg) < 7,5
*
Pour régler et vérifier la pression, utiliser seulement des manomètres avec un champ de mesure maximum
jusqu’aux 1000 bar (100 MPa) et classe de précision 0.1, ou meilleur!
**
Schéma dimensionnelle voir fig.1, page 2.
