Si necesita
ayuda llame
al 1.800.762.1142.
No vuelva
al lugar
de compra.
página
3
8
16
1
5
6
3
4
7
9
11
13
15
12
10
14
2

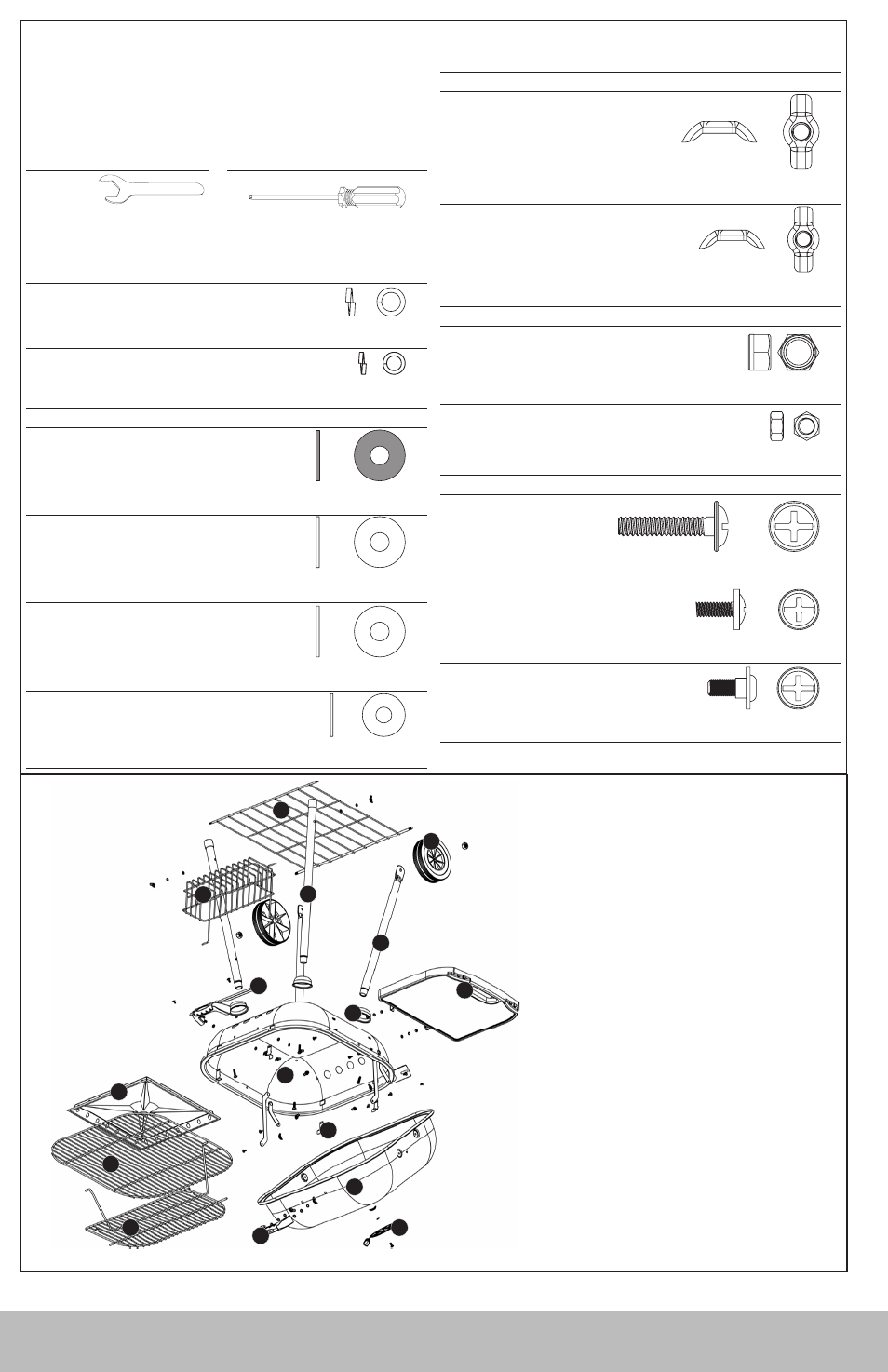

Diagrama de Explosión
1 .
Tapa
2 .
Cuenco
3 .
Patas del frente (2)
4 .
Patas de las ruedas (2)
5 .
Parrilla de cocción
6 .
Bandeja para carbón de leña
7 .
Rejilla del fondo
8 .
Abertura de ventilación de la tapa
9 .
Canasta del frente
10 .
Ruedas (2)
11 .
Copas para las patas (4)
12 .
Rejilla de calentamiento
13 .
Regulador de aire del cuenco de abajo (2)
14 .
Soporte de la parrilla de cocción (4)
15 .
Manijas (2)
16 .
Repisa lateral
Elementos de
Ferretería /
Tamaño Real
A .
Tornillo pequeño
8
Tornillo de cabeza abombada Philips M5X12
B .
Tornillo mediano
3
Tornillo de cabeza abombada Philips M5X12
C .
Tornillo grande
4
Tornillo de cabeza abombada Philips M6X30
D .
Tuerca pequeña
2
Tuerca galvanizada hexa
gonal M5
E .
Tuerca grande
2
Tuerca galvanizada hexa
gonal M8
F .
Tuerca de mariposa pequeña
9
Tuerca de mariposa galvanizada M5
G .
Tuerca de mariposa grande
6
Tuerca de mariposa galvanizada M6
H .
Arandela pequeña
2
Arandela galvanizada ø5
I .
Arandela mediana
6
Arandela galvanizada ø6
J .
Arandela grande
4
Arandela galvanizada ø6
K .
Arandela resistente al calor
4
Arandela resistente al calor ø6
L .
Arandela de cierre pequeña
3
Arandela de cierre galvanizada ø5
M . Arandela de cierre grande
4
Arandela de cierre galvanizada ø6
Herramientas necesarias
N .
Destornillador*
1
0 .
Llave*
1
*Esta pieza no se ve a tamaño real .
