Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Lista de piezas
1 Florón
2 Tapa de arriba
3 Resguardo contra insectos
4 Conjunto de la tapa de arriba
5 Resguardo del piloto
6 Conjunto de la tapa de abajo
7 Conjunto del motor
8 Perilla de control
9 Poste de arriba
10 Poste de abajo
11 Cubierta de la gualdera
12
Regulador y conjunto de la
manguera
13 Gualdera
14 Base
15 Placa pesada
Elementos de ferretería
A
Tornillo
Phillips de cabeza abombada, niquelado, negro, 3/16
x 1/2 pulgadas
4 pzs
B
Perno Niquelado, negro, 5/32 x 1 1/5 pulgadas 3 pzs
C
Perno
Niquelado, de cabeza hexa gonal, 1/4 x 1 4/5
pulgadas 4 pzs
D
Tuerca Niquelada, 1/4 pulgada 8 pzs
E
Arandela Niquelada, ø7 4 pzs
F
Arandela de cierre
Niquelada, ø6
4 pzs
Herramientas necesarias para el armado (no incluidas)
Destornillador Phillips nº 2
Llave inglesa de 7/16 pulgada
1

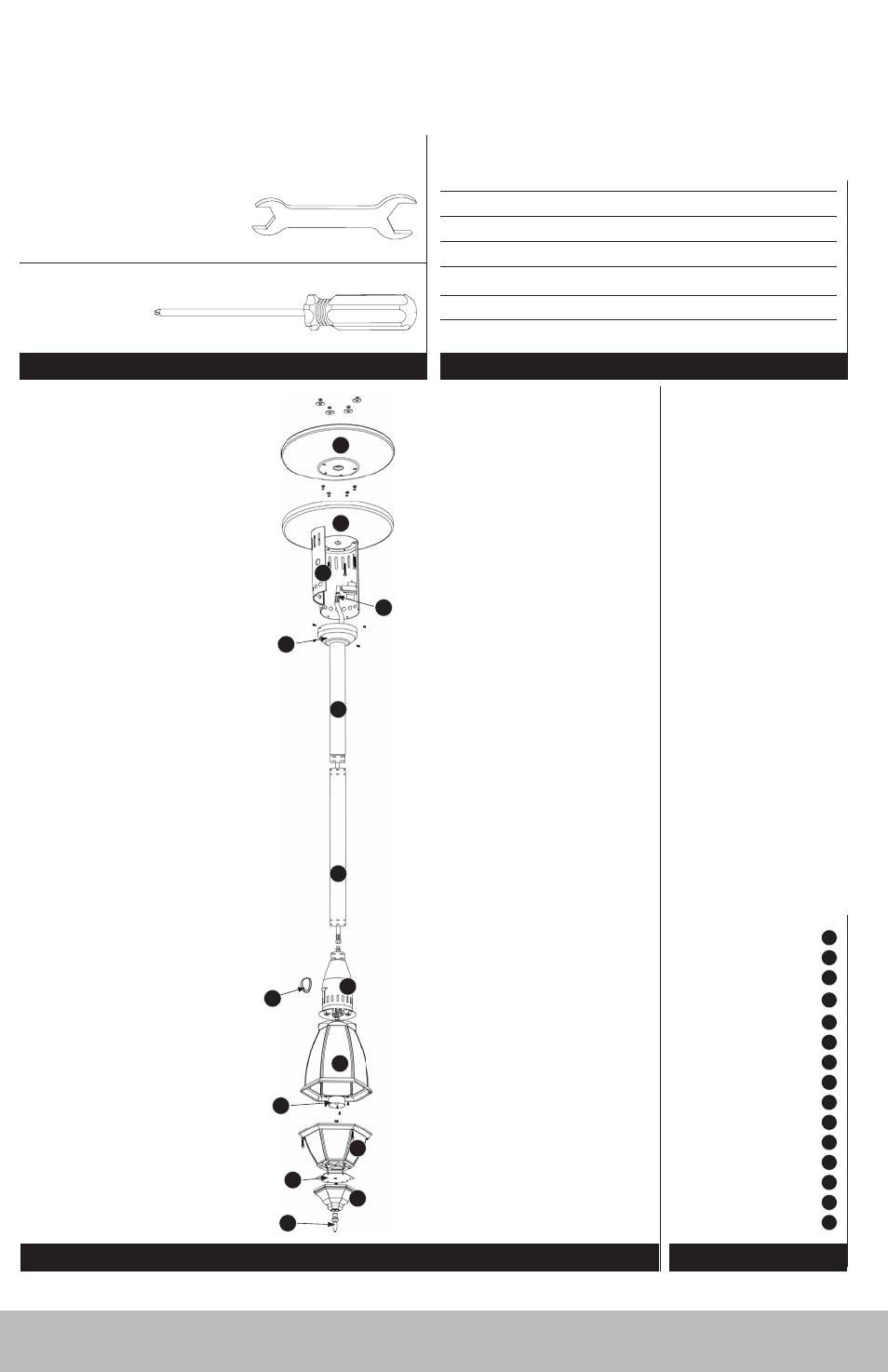

Diagrama de explosión
2
3
4
5
6
7
9
10
11
12
13
14
15
8
