Modèle recyclant l’air
Procurez-vous un KIT version recyclant l’air
(Modele NDIS170) chez votre fournisseur.

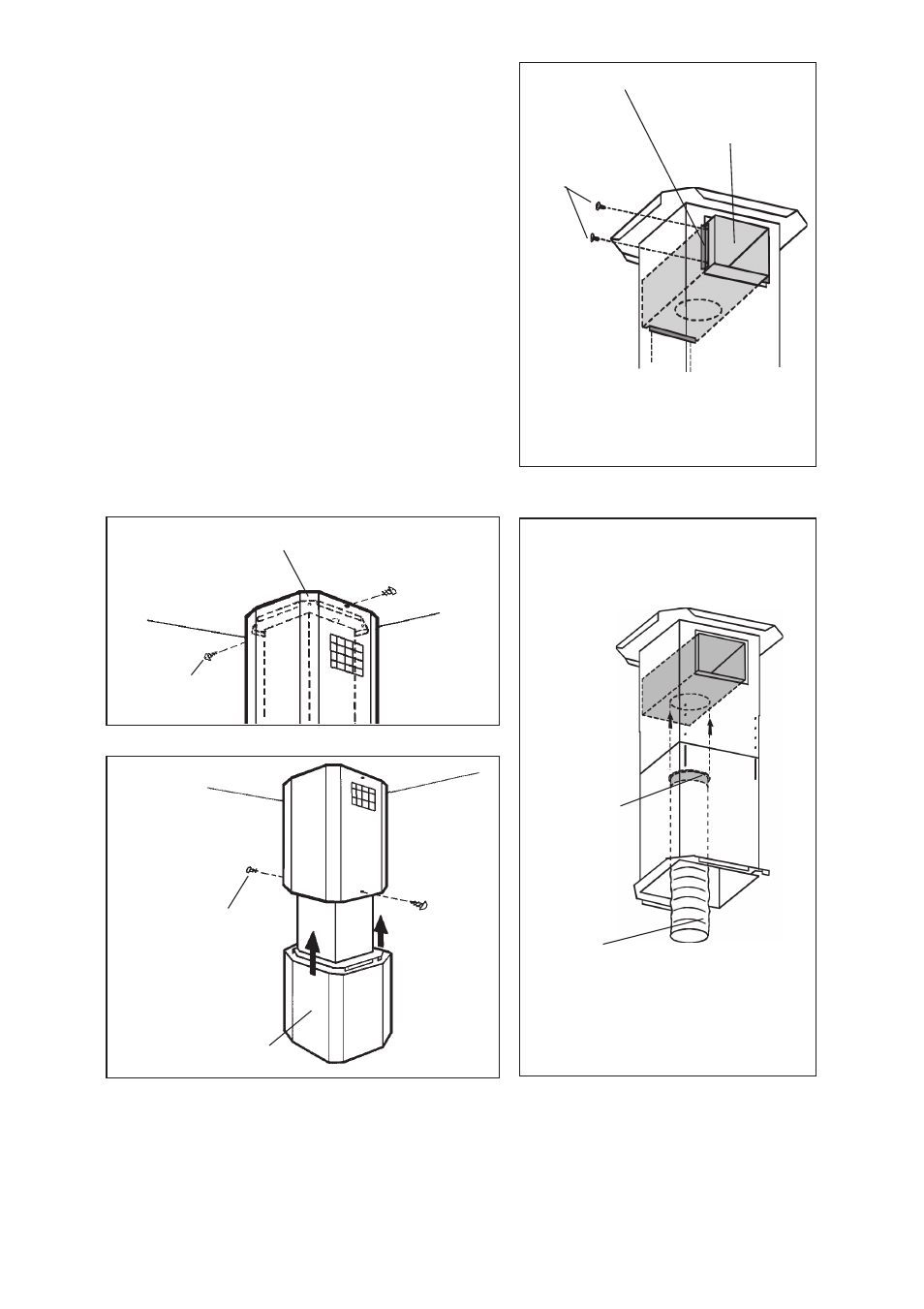

1. Enfiler le déflecteur de l’air par les
ouvertures.
Fixer le déflecteur au moyens de 2
equerres et 4 vis d’assemblage
(3.9x9.5mm).
Fixer un tuyau souple à la bride du
déflecteur.
2. Fixer le conduit supérieur à la structure
de support à l’aide des vis d’assemblage
3.9x9.5mm (les prises d’air doivent être
tournées vers le haut).
3. Installer le conduit inférieur pour qu’il
touche le plafond et le fixer provisoirement
à l’aide des vis d’assemblage (3.9x6mm).
CONDUIT DECORATIF SUPERIEUR
VIS
D’ASSEMBLAGE
(3.9x9.5mm)
VIS
D’ASSEMBLAGE
(3.9x6mm)
CONDUIT DECORATIF
INFERIEUR
DEFLECTEUR
TUYAU
SOUPLE
BRIDE DU
DEFLECTEUR
EQUERRES
VIS
D’ASSEMBLAGE
(3.9x9.5mm)
