Descripción funcional y especificaciones
Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta
accidentalmente.
ADVERTENCIA !
Taladros/destornilladores sin cordón
-40-
Número de modelo 33614 33618
Tensión nominal 14,4 V 18 V
Velocidad sin carga 1 n
0
0-450/min n
0
0-400/min
Velocidad sin carga 2 n
0
0-1 500/min n
0
0-1 400/min
Capacidades máximas
Tamaño de mandril 13 mm 13 mm
Tamaños de tornillo #16 x 76 mm #14 x 101 mm
Metal suave 13 mm 16 mm
Madera dura 32 mm 41 mm
Madera blanda 44 mm 51 mm
Cargador BC001 a 6 y BC016 BC003, 4, 6, y BC016
BC130 y BC230 BC130 y BC230
Tensión nominal 120 V 60 Hz 120 V 60 Hz
Paquete de baterias BAT038 a BAT041 BAT025 y BAT026
BAT140 a BAT159 BAT160 a BAT189
El cargador BC006 requiere alimentación de 12 V CC
NOTA: UTILICE ÚNICAMENTE LOS CARGADORES INDICADOS ANTERIORMENTE

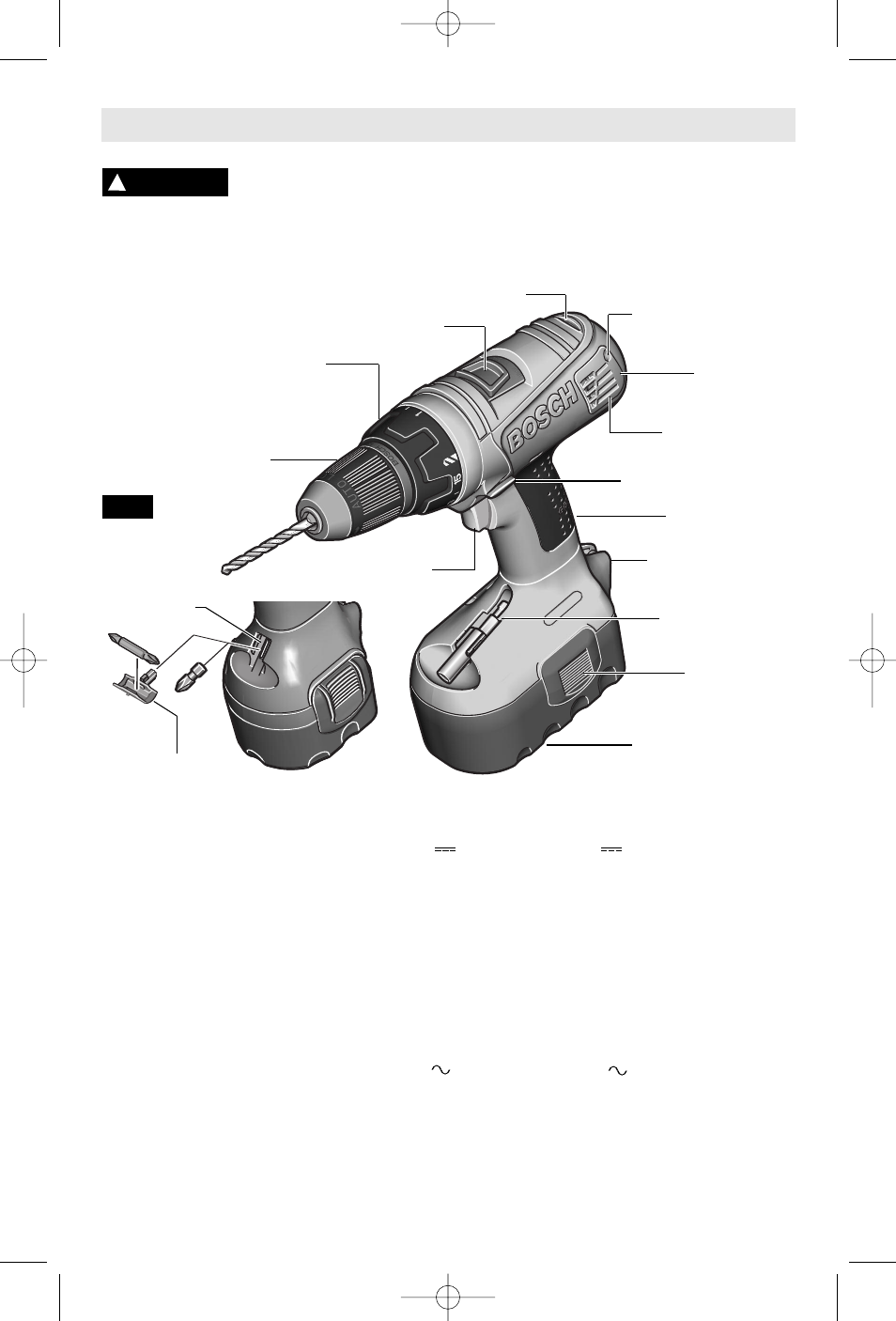

EMPUÑADURA
CAUCHUTADA
BROCA Y ÁREA PARA
GUARDAR LA BROCA
LENGÜETAS DE
LIBERACIÓN DE
LAS BATERÍAS
PAQUETE DE BATERÍAS
PALANCA DE AVANCE/RETROCESO
Y CIERRE DEL GATILLO
INTERRUPTOR GATILLO
DE VELOCIDAD
VARIABLE
CAMBIADOR DE ENGRANAJES
EMBRAGUE
AJUSTABLE
MANDRIL
SIN LLAVE
FIG. 1
ABERTURAS DE VENTILACIÓN
ADAPTADOR DE
ALMACENAMIENTO DE BROCA
(modelo 33614 solamente)
BROCA Y ÁREA
PARA GUARDAR
LA BROCA
TORNILLO DE LA CUBIERTA
DE LAS ESCOBILLAS
CUBIERTA DE LAS
ESCOBILLAS
GANCHO PARA ATADURA
(accesorio opcional)
ABERTURAS DE
VENTILACIÓN
