Casque
PC INPUT w 1
• •• • ••
S-VIDEO DC 12V
_ +
ANT IN
x75 Ω
VIDEO (MONO) L AUDIO R
AV2
L
• •
............ ...........
L
&

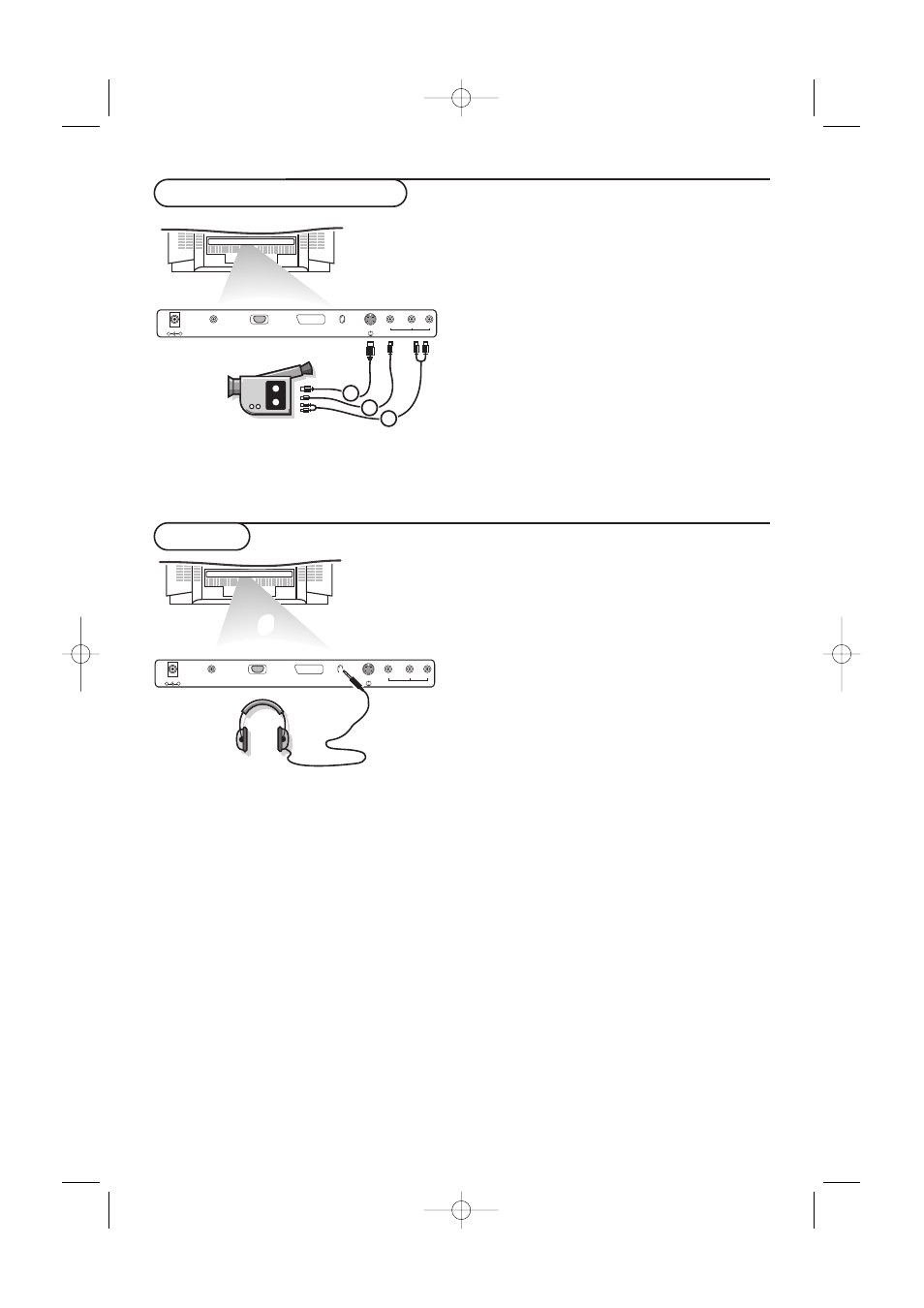

Branchez votre caméro ou caméscope sur
VIDEO 2 et AUDIO (MONO) L 3 pour
un appareil mono.
é
Branchez également sur AUDIO R
3
pour un appareil stéréo.
Vous obtiendrez la qualité S-VHS avec un
caméscope S-VHS en branchant les câbles
S-VHS sur
S-VIDEO 1 et sur AUDIO 3.
Caméra et caméscope
PC INPUT w 1
• •• • ••
S-VIDEO DC 12V
_ +
ANT IN
x75 Ω
VIDEO (MONO) L AUDIO R
AV2
L
• •
............ ...........
AUDIO VID
EO
S•
VIDEO
3
2
1
&
Introduisez la fiche dans la prise du casque L à
l’arrière du téléviseur.
é
Appuyez sur ¬ sur la télécommande pour
mettre hors service le son du casque et les
haut-parleurs de votre téléviseur.
“
Appuyez sur le curseur de direction
gauche/droite afin de régler le volume.
17
Branchement des Périphériques
