Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
Para obtener excelentes recetas y sugerencias, visite recipes.uniflame.com.
página
3
4
1 3
7
9
13
10
2
12
6 5
6
8
11
29
31
30
24
25
32
26
28
34
35
36
37
38
17
33
40
39
28
29
30
39
40
41
16
23
21
19
20
22
27
29 Pata A (2) 55-09-158
30 Pata B (2) 55-09-159
31
Tra vesaño trasero del
marco del carro
55-09-168
32
Alambre A de soporte del
marco del carro
55-09-150
33
Alambre B de soporte del
marco del carro (3)
55-08-145
34
Alambre de retención del
tanque de propano
55-09-164
35
Placa de protección
contra el calor para el
tanque de propano
55-09-163
36
Conjunto de soporte de
patas izquierdas
55-09-161
37 Panel frontal 55-09-153
38
Conjunto de soporte de
patas derechas
55-09-162
39 Tapacubo (2) 55-15-170
40 Rueda (2)
55-15-211
41 Eje 55-08-147
* Viene ensamblado
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, niquelado, M4x10 4 pzs
B
Tornillo Phillips de cabeza abombada, niquelado, M6x16 33 pzs
C
Tornillo Phillips de cabeza abombada, niquelado, M6x25 10 pzs
D
Tuerca Galvanizada, M5 4 pzs
E
Tuerca Galvanizada, M10 2 pzs
F
Tuerca de
mariposa
Acero, M6
4 pzs
G
Arandela Niquelada, ø6.4 26 pzs
H
Arandela de cierre
Niquelada, ø6.4
24 pzs
I
Pila AA 1 pz
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no.2 1 pz
Llave inglesa M5-M10 2 pzs
Lista de piezas
1 Manija de la tapa 55-08-115
2
Soporte izquierdo de la
manija de la tapa
55-08-116
3
Soporte derecho de la
manija de la tapa
55-08-117
4 Registro de temperatura 55-09-173
5 Rejilla de calentamiento 55-08-118
6 Parrilla de cocción (2) 55-09-152
7 Tapa* 55-09-160
8 Placa de calor (3) 55-08-121
9
Rejilla del quemador
lateral
55-15-199
10 Carcasa de la parrilla* 55-09-154
11 Quemador principal (3)* 55-08-430
12 Repisa derecha* 55-09-169
13 Quemador lateral 55-08-124
14
Repisa de condimentos,
derecha.*
55-09-170
15
Soporte de la perilla de
control del quemador
lateral*
55-08-132
16
Perilla de control del
quemador lateral
55-09-172
17 Repisa izquierda*
55-09-156
18
Repisa de condimentos,
izquierda*
55-09-157
19
Soporte de la perilla de
control izquierda del
quemador principal*
55-08-126
20
Soporte de la perilla
de control central del
quemador principal*
55-08-445
21
Soporte de la perilla
de control derecha del
quemador principal*
55-08-444
22
Perilla de control del
quemador principal (3)*
55-09-165
23 Botón de encendido* 55-07-398
24
Conjunto de regulador y
manguera
55-08-128
25
Soporte de la taza para
la grasa
55-07-379
26 Taza para la grasa
55-08-130
27 Vara de encendido* 55-07-396
28
Tra vesaño superior del
marco del carro
55-09-174

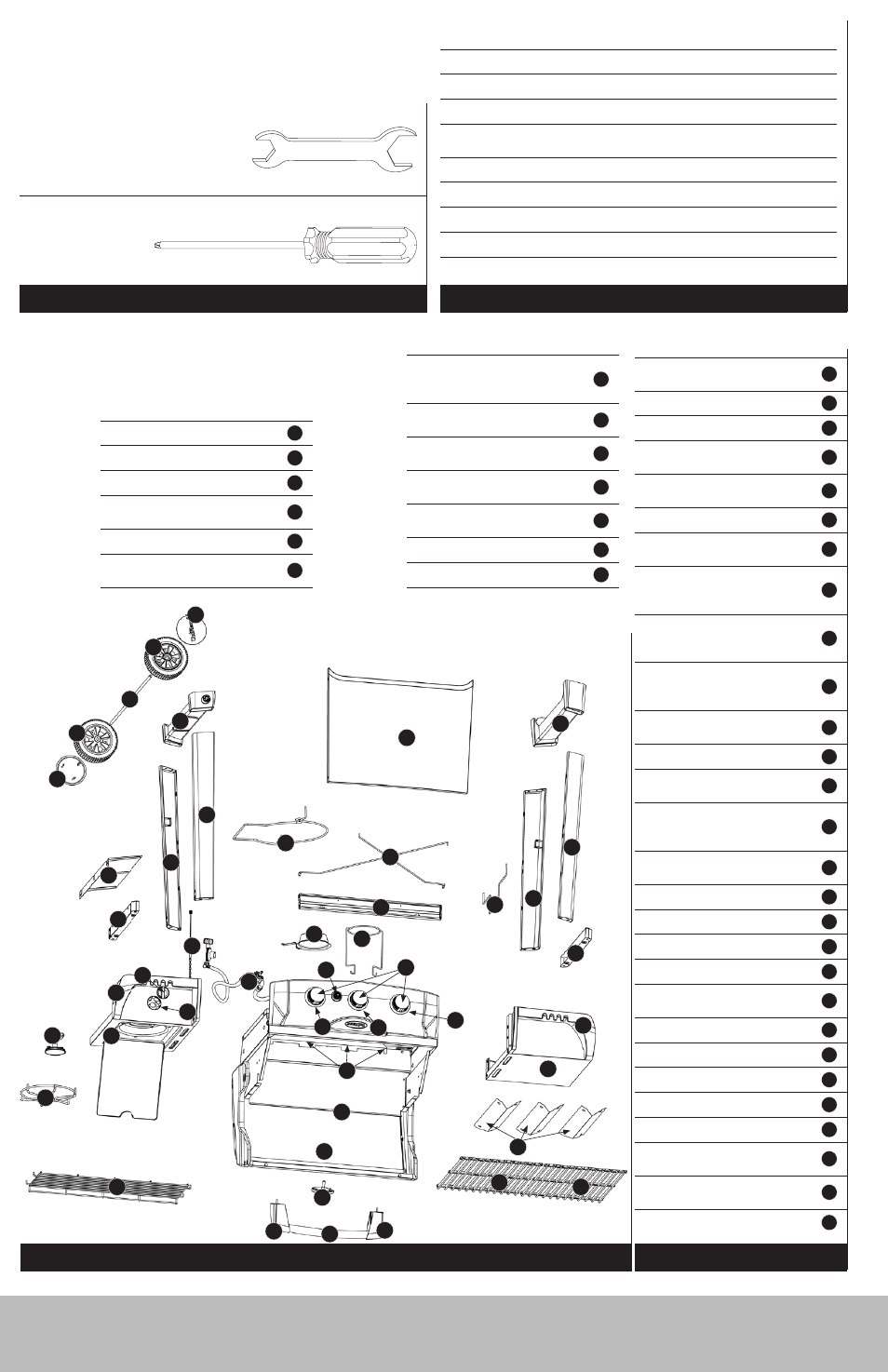

Diagrama de explosión
14
18
15
