Calentador para patio de gas propano, modelo nº 82300 Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Herramientas necesarias para el armado (no incluidas)
Destornillador Phillips N.º 2

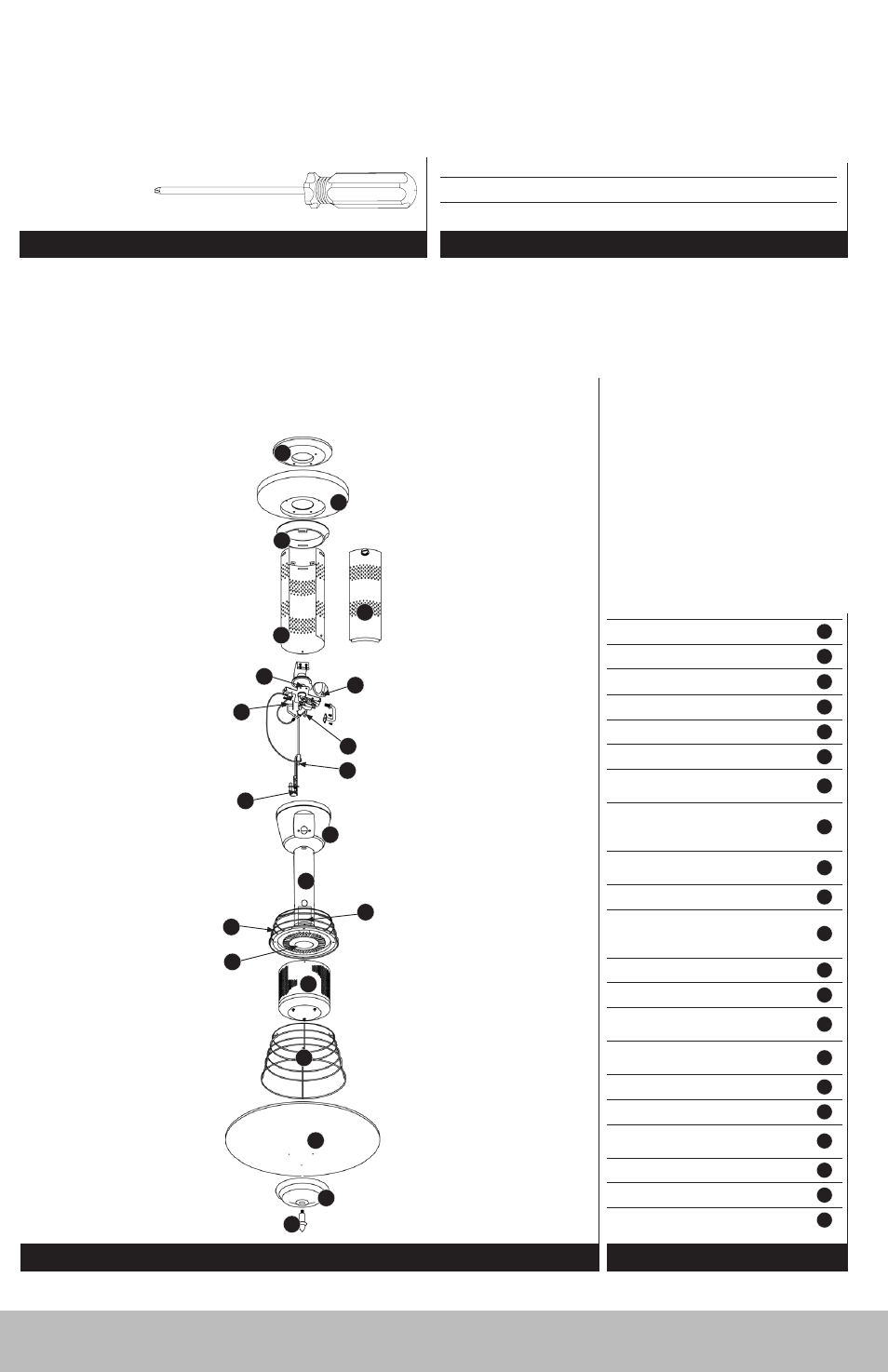

Diagrama de explosión
Elementos de ferretería
A
Tornillo
Tornillo de acero inox. de cabeza Phillips, 5/16 pulgada - M 12-24 8 pzs
B
Tuerca Tuerca hexa gonal de acero inox. 1/4 pulgada x 20 mm 3 pzs
5
1
4
9
2
10
19
20
21
17
18
3
14
15
8
12
13
11
6
7
16
Lista de piezas
1 Florón 56-01-001
2 Tapa de la cúpula
56-01-002
3 Cúpula 56-01-003
4
Resguardo de
alambre superior
56-01-004
5 Conjunto del Emisor 56-01-005
6 Conjunto del emisor 56-01-049
7
Resguardo de
alambre inferior
56-01-006
8
Resguardo contra
viento
56-01-039
9 Poste
56-01-009
10 Cubierta de gualdera 56-01-012
11
Sensor de apa gado
por falta de oxigeno
-ODS
56-01-007
12 Boquilla 56-01-017
13
Perilla de control del
válvula
56-01-018
14
Interruptor
de control de
inclinación
56-01-019
15
Perilla de control del
regulador
56-01-020
16 Regulador
56-01-245
17 Carcasa 56-01-024
18 Panel de acceso 56-01-030
19 Anillo de plástico 56-01-034
20 Base 56-01-037
21 Placa de peso 56-01-041
