Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Lista de piezas
1 Manija 55-14-892
2 Regulador de aire 55-14-893
3 Tapa
55-09-221
4 Rejilla de calentamiento 55-14-895
5 Parrilla de cocción 55-14-897
6
Bisagra superior
izquierda
55-08-252
7 Bisagra superior derecha 55-08-414
8 Bisagra inferior izquierda
55-08-256
9 Bisagra inferior derecha 55-08-415
10
Rejilla para el carbón de
leña
55-14-898
11 Cuenco de abajo 55-09-218
12 Cierre 55-09-222
13
Copa de soporte de la
pata (4)
55-14-899
14
Elemento de
deslizamiento del
recipiente para la ceniza
55-09-217
15 Recipiente para la ceniza 55-09-216
16 Pata trasera (2) 55-14-901
17 Pata delantera (2) 55-09-219
18 Rueda (2) 55-14-906
19 Rejilla inferior 55-14-904

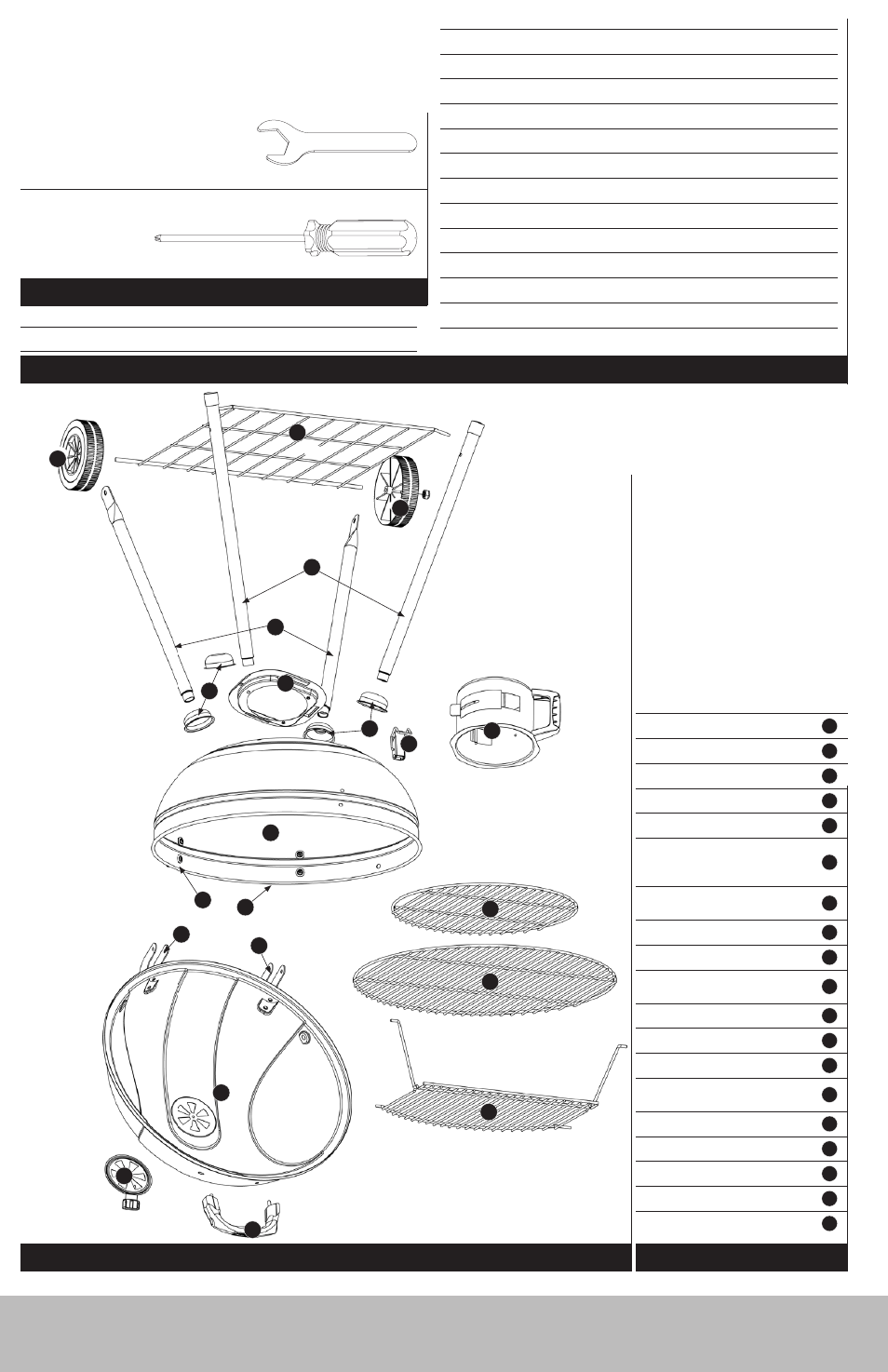

Diagrama de explosión
4
5
3
2
1
N
Pasador de horquilla Galvanizado, ø1,4 x 30 2 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2 1 pz
Llave inglesa M8 1 pz
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x10 2 pzs
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 1 pz
C
Tornillo Phillips de cabeza abombada, galvanizado, M6x12 1 pz
D
Tornillo
Phillips de cabeza abombada, galvanizado, M6x30
4 pzs
E
Tuerca Galvanizada, M8 2 pzs
F
Tuerca de mariposa Galvanizada, M5 1 pz
G
Tuerca de mariposa Galvanizada, M6 5 pzs
H
Arandela Galvanizada, ø6 3 pzs
I
Arandela Galvanizada, ø6.4 6 pzs
J
Arandela Resistente al calor, ø6.4 2 pzs
K
Arandela de cierre
Galvanizada, ø5.3
1 pz
L
Arandela de cierre Galvanizada, ø6.4 3 pzs
M
Perno de ojal Galvanizado, ø6 x 45 2 pzs
11
14
10
15
19
16
13
13
17
18
18
12
6
7
8
9
