- 25 -

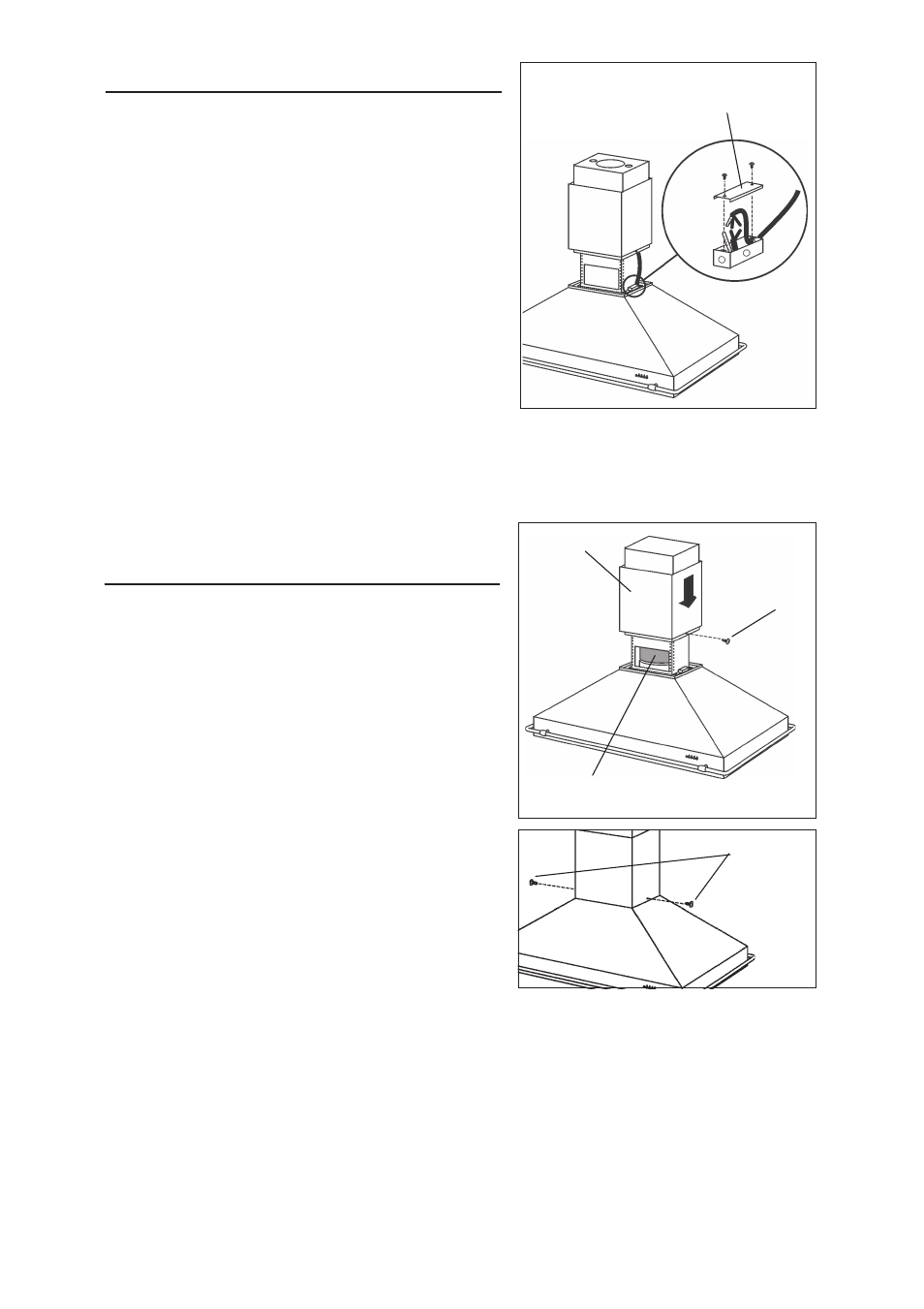

INSTALACION ELECTRICA
Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico electri-
cista siguiendo las normas nacionales y
locales.
1. Quite la tapa de la caja de conexión
eléctrica y saque un cable.
2. Suministre 6” de cable eléctrico al extremo
y sujete el cable a la caja de conexión
eléctrica con un conector adecuado.
3. Haga las conexiones eléctricas, una blanco
con blanco, negro con negro y verde con
verde.
4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.
TAPA DE CONEXIÓN
ELÉCTRICA
INSTALACION DEL TUBO DE
EXTRACCION
1. Use un tubo de metal de 8” (20cm) de
diámetro para unir el casquillo situado en
la parte superior de la campana con el tubo
de extracción.
2. Use la cinta para unir todas las junturas, de
esta manera el tubo quedará hermético.
3. Remueva los 2 tornillos para el montaje
provisorio del tubo inferior y apoye el tubo
sobre la campana.
4. Sujete el tubo inferior a la campana con los
2 tornillos para el montaje (3.9x9.5mm).
TUBO DE METAL DE 8”
(20CM)DE DIÁMETRO
TUBO
INFERIOR
TORNILLOS
DE
MONTAJE
TORNILLOS
DE
MONTAJE
(3.9X9.5MM)
