Chimenea al aire libre , modelo no. W AF520A Si necesita ayuda llame al 1.800.762.1142. No devuelva el artículo al lugar de compra.
página
2

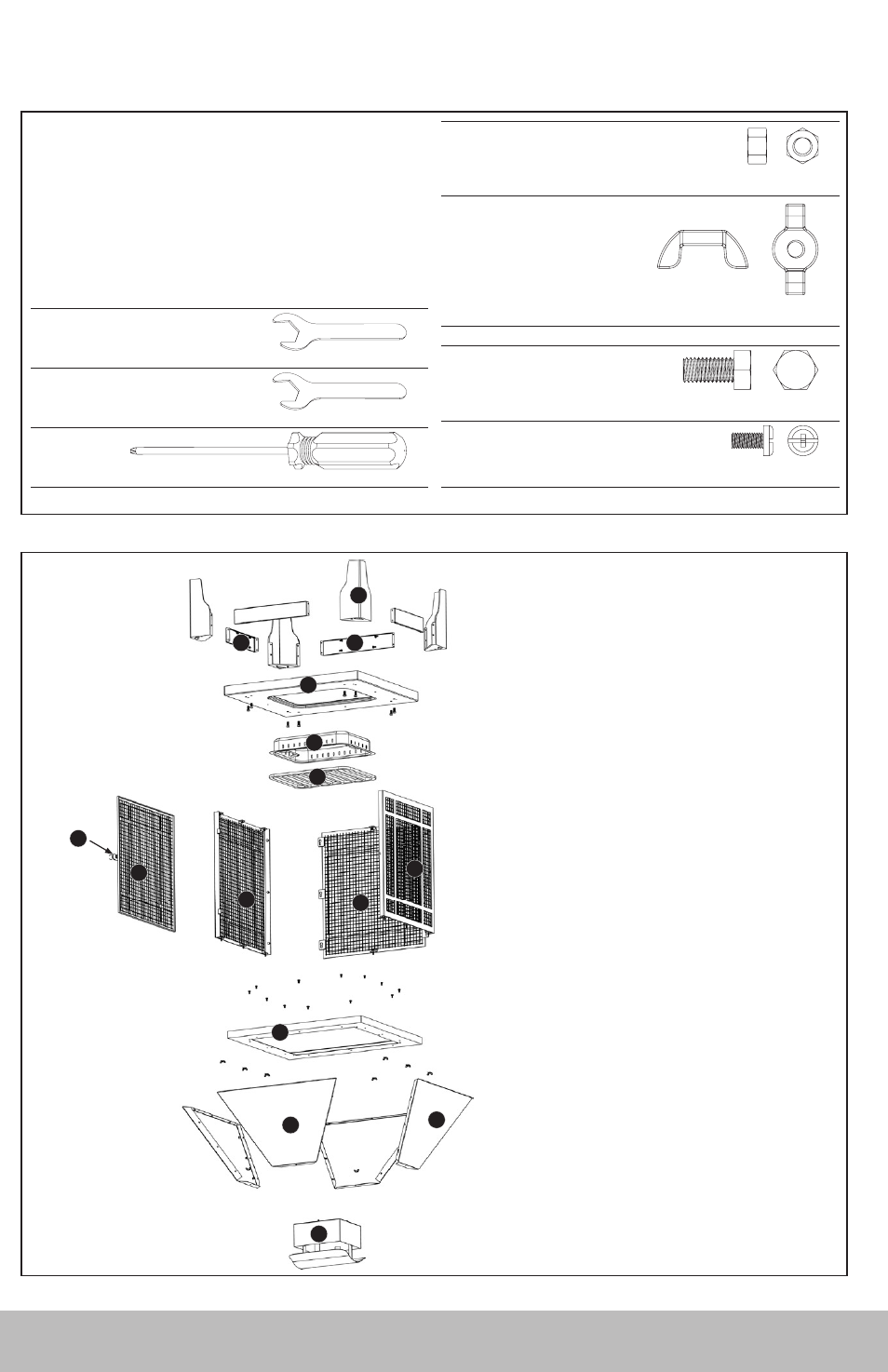

Diagrama de Explosión
1. Chimenea. . . . . . . . . . . . . . . . . . . . . 55-05-076
2. Panel A de campana (2). . . . . . . . . . 55-05-081
3. Panel B de campana (2) . . . . . . . . . . 55-05-082
4. Base de la campana. . . . . . . . . . . . . 55-05-080
5. Resguardo izquierdo contra chispas. 55-05-090
6. Resguardo derecho contra chispas. . 55-05-091
7. Resguardo trasero contra chispas. . . 55-05-088
8. Puerta de resguardo contra chispas. 55-05-089
9. Manija de la puerta*. . . . . . . . . . . . . 55-05-077
10. P arrilla para leña. . . . . . . . . . . . . . . 55-05-093
11. Bandeja para ceniza . . . . . . . . . . . . . 55-05-073
12. Hogar . . . . . . . . . . . . . . . . . . . . . . . . 55-05-079
13. P ata (4) . . . . . . . . . . . . . . . . . . . . . . 55-05-083
14. Puntal A (2) . . . . . . . . . . . . . . . . . . . 55-05-074
15. Puntal B (2) . . . . . . . . . . . . . . . . . . . 55-05-075
*Viene armado
10
Elementos de Ferretería / Tamaño Real
A. T ornillo 35
Tornillo galvanizado negro de cabeza abombada Philips M5x10
B. P erno 8
Perno galvanizado negro de cabeza hexa gonal M8x16
C. T uerca de mariposa 11
Tuerca hexa gonal galvanizada negra M5
D. T uerca 12
Tuerca hexa gonal galvanizada negra M5
Herramienta Adicional Necesaria
E. Destornillador** 1
F. Llave** de 8mm 1
G. Lla ve** de 13mm 1
**Esta pieza no se ve a tamaño real.
9
11
12
14
8
15
13
1
2
3
4
5
6
7
