MODÈLE 784
Page 12
99044579B
BOÎTE
D’INTERRUPTEUR
INTERRUPTEUR
(vendu séparément)
BLANC
NOIR
FIL DE TERRE
(nu)
PLAQUE
DE CÂBLAGE
ALIMENTATION
120 VCA
PRISE
1
3
8
6
9
10
2
11
7
4
5
12

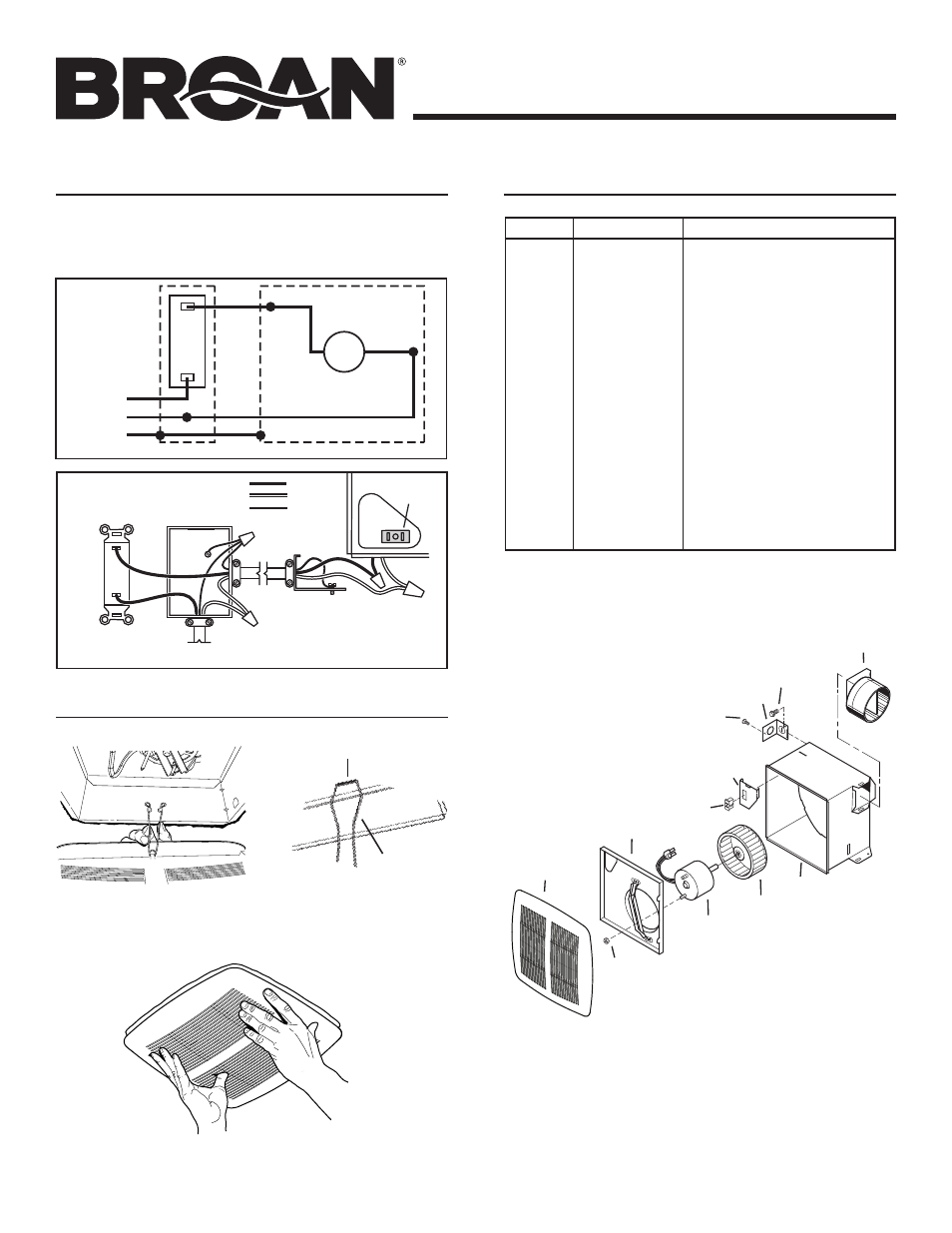

RACCORD DU CÂBLAGE
1. Connectez l’appareil tel qu’indiqué dans le diagramme.
Acheminez le câble électrique le plus directement possible à
l’appareil. Veillez à ce que le câble ne touche pas les côtés ni
le dessus du boîtier, une fois la pose terminée.
FIXATION DE LA GRILLE
1. Comprimez les ressorts de la grille et insérez-les dans les
fentes de la plaque du moteur.
2. Poussez la grille contre le plafond.
PIÈCES DE RECHANGE
REPÈRE N° DE PIÈCE DESCRIPTION
1 97017032 Ensemble de grille
2 97018310 Ensemble de plaque de moteur
3 99080634 Moteur
4 99020300 Ensemble de roue à ailettes
5 99260425 Écrou de moteur, écrou de
sécurité hexagonal
* 97018326 Ensemble de ventilateur -
(comprend repères nos 2 à 5)
6 99270982 Prise
7 98009611 Panneau de connexion
* 97015170 Ensemble de panneau
de connexion - (comprend
repères nos 6 et 7)
8 97014922 Boîtier
9 97003932 Clapet / raccord de conduit
10 98008868 Plaque de câblage
11 99170245 Vis n° 8-18 x 3/8
12 99150471 Vis de mise à la terre
* Illustré démonté.
Veuillez commander les pièces par « N° DE PIÈCE » - et non
par « N° DE REPÈRE ».
N O I R
N O I R
B L A N C
B L A N C
F I L D E
T E R R E
A P P A R E I L B O Î T E D ’ I N T E R R U P T E U R
I N T E R R U P T E U R
E N T R É E
N O I R
B L A N C
F I L D E
T E R R E
M
RESSORT
DE GRILLE
FENTE DE LA PLAQUE DU MOTEUR
