FR
AN
Ç
AI
S
29
NOIR NOIR
BLANC/NOIR BLANC/NOIR
BLANC BLANC DROITE
+
DROITE
+
MASSE MASSE
POWER BASS
BOOST X-OVER
94.7 94.7
BASS BOOST
0
15
dB
30
250
+ - - L R
SPEAKER
LEVEL IN
GAIN
L
R
INPUT
XOVER
FREQ Hz
MIN
MAX
REMOTE
+
30
125
BASS
BOOST
SLAVE IN
10
80
SUBSONIC
FREQ Hz
SLAVE OUT
SOURCE
SLAVE
NORMAL
PHASE
IN
OUT
.4V - 12.2V FREQ Hz
PWR \
PROT
BASS BOOST
0
15
dB
30
250
+ - - L R
SPEAKER
LEVEL IN
GAIN
L
R
INPUT
XOVER
FREQ Hz
MIN
MAX
REMOTE
+
30
125
BASS
BOOST
SLAVE IN
10
80
SUBSONIC
FREQ Hz
SLAVE OUT
SOURCE
SLAVE
NORMAL
PHASE
IN
OUT
.4V - 12.2V FREQ Hz
PWR \
PROT
BASS BOOST
0
15
dB
30
250
+ - - L R
SPEAKER
LEVEL IN
GAIN
L
R
INPUT
XOVER
FREQ Hz
MIN
MAX
REMOTE
+
30
125
BASS
BOOST
SLAVE IN
10
80
SUBSONIC
FREQ Hz
SLAVE OUT
SOURCE
SLAVE
NORMAL
PHASE
IN
OUT
.4V - 12.2V FREQ Hz
PWR \
PROT
LL R R
RADIO EN CIRCUIT COMMUN ISOLÉ
DE LA MASSE (TYPE LE PLUS COURANT)
DROITE
+
DROITE
+
DROITE
-
DROITE
-
GAUCHE
-
GAUCHE
-
GAUCHE + GAUCHE +
GAUCHE + GAUCHE +
VERT VERT
VERT VERT
VERT/NOIR VERT/NOIR
VERT/NOIR VERT/NOIR
BLANC/NOIR BLANC/NOIR
BLANC
BLANC
POWER BASS
BOOST X-OVER
94.7 94.7

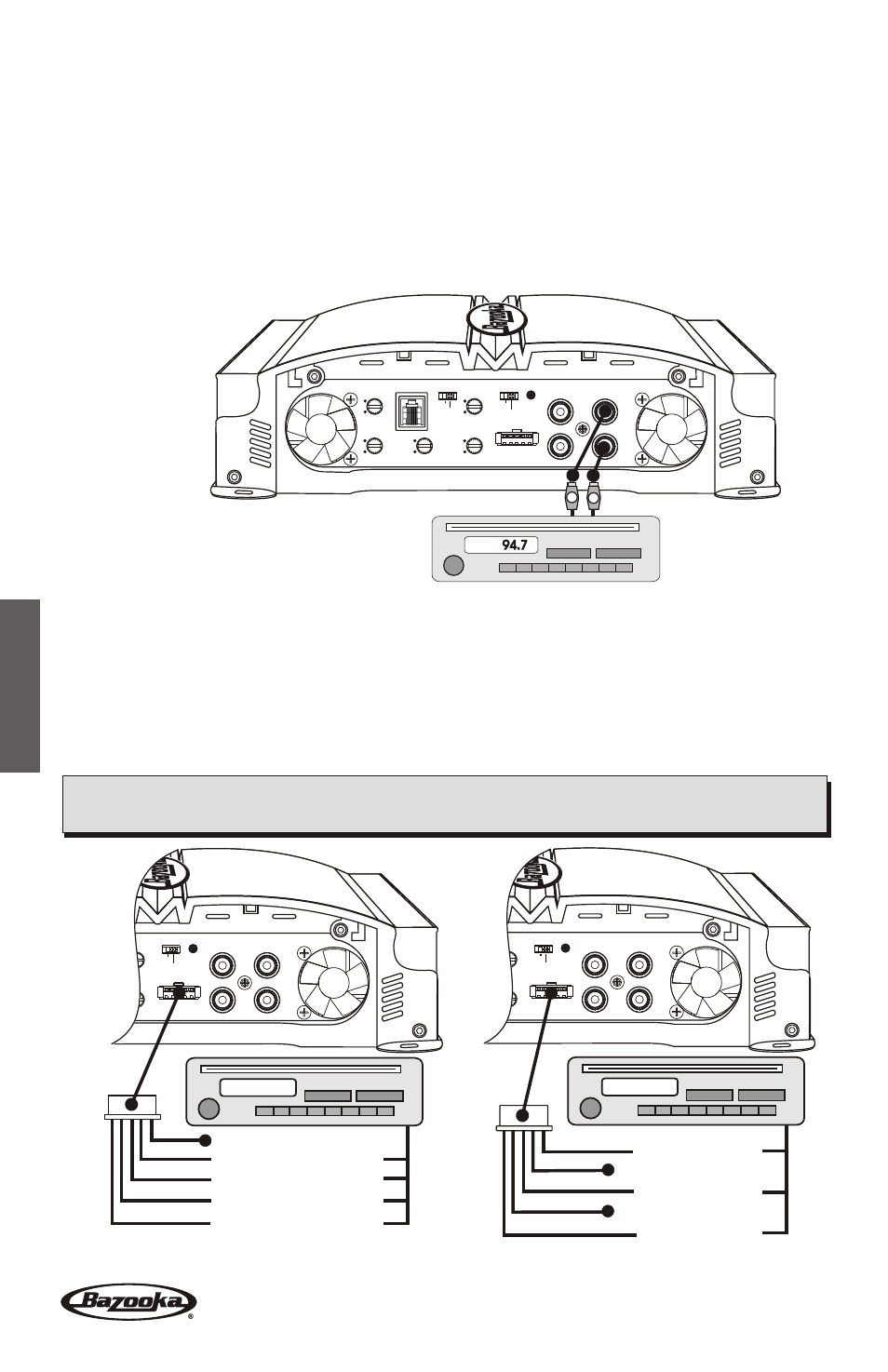

Des entrées de niveau élevé ont été incluses pour connecter l'amplificateur à une radio
sans sorties de niveau bas (à savoir, radio d'origine). Cette connexion vous permettra de
vous connecter directement sur la sortie du haut-parleur de la radio sans devoir recourir
à un adaptateur externe.
Déterminez le type de radio dont vous disposez et effectuez l'un des branchements
suivants.
C
ONNEXIONS DE NIVEAU ÉLÉVÉ (OPTIONNELLES)
ATTENTION!
Déterminez le type de radio avant d'effectuer tout branchement afin d'éviter
tout endommagement possible de l'amplificateur et/ou de la radio.
R
ACCORDEMENT DES TRANSMISSIONS
Connectez la sortie RCA de l'unité principale (lecteur cassette AM/FM, CD ou DAT) sur
les bornes d'entrée RCA de l'amplificateur.
Pour réaliser ces connexions, nous recommandons l'utilisation de câbles RCA de haute
qualité, que vous pourrez vous procurer auprès de votre revendeur de matériel audio pour
véhicules. Pour éviter toute possibilité de bruit induit du système électrique du véhicule (à
savoir, des craquements ou des bruits de moteur), éloignez les fils de transmission de
signaux du câblage électrique du véhicule. Veuillez noter que, lorsque vous réalisez ces
connexions, les entrées de signaux correspondent aux sorties des haut-parleurs.
RADIO À MASSE COMMUNE
NON UTILISÉ NON UTILISÉ
NON UTILISÉ NON UTILISÉ
NON UTILISÉ NON UTILISÉ
NOIR NOIR
