Parrilla de carbón de leña para exteriores, modelo no. NB1854WR Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
2

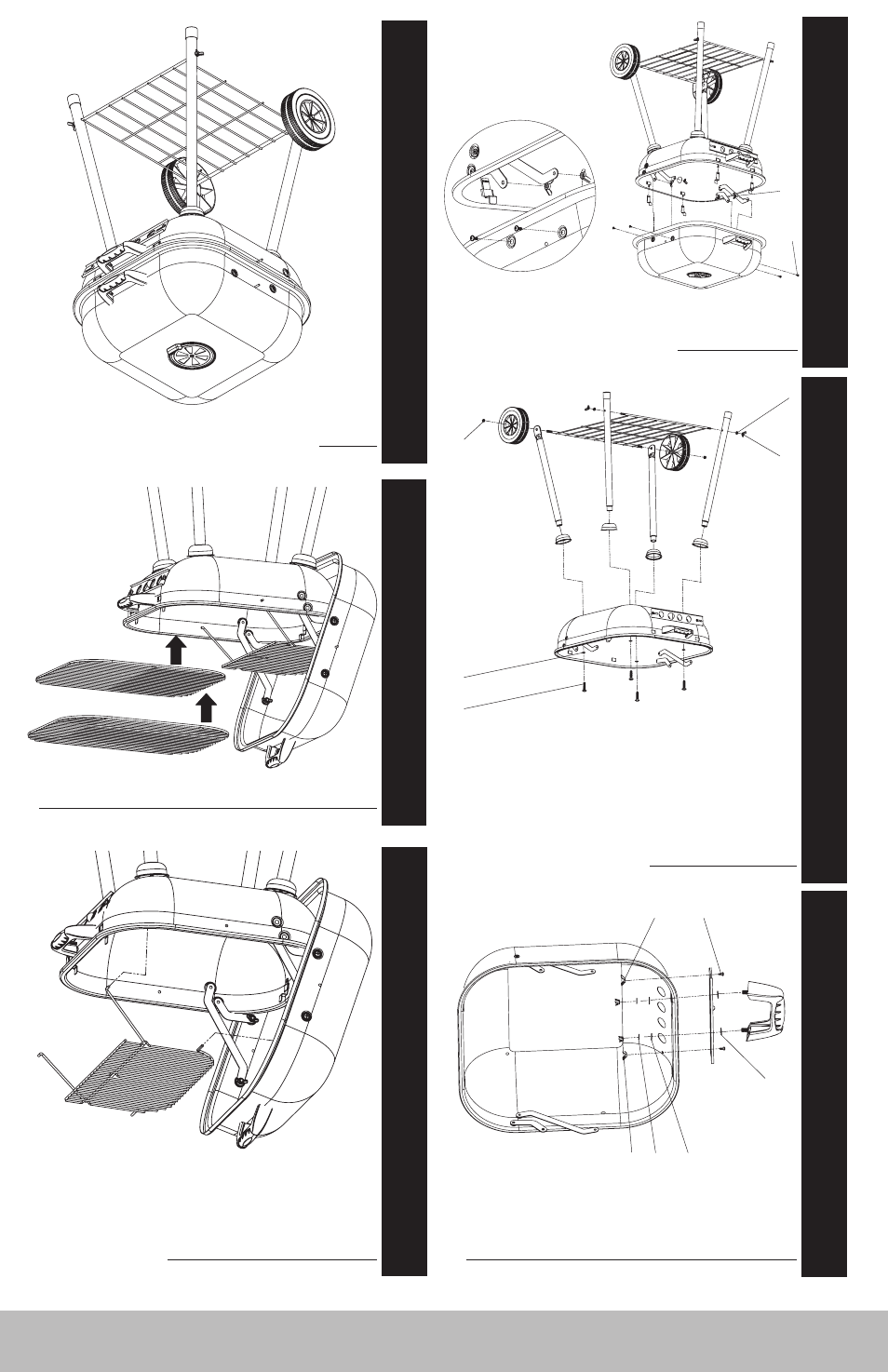

Paso
2
Fije la manija y el regulador de aire en el cuenco de abajo
A. F ije la manija en la cuenco usando 2 arandelas resistentes al calor (J), 2
arandelas pequeñas (H), 2 arandelas de cierre grandes (L) y 2 tuercas de
mariposa grandes (G).
B. F ije el regulador de aire en el cuenco usando 2 tornillos pequeños (A) y 2 tuercas
de mariposa pequeñas (E).
A E
J
L H G
Paso
3
Fije las patas y las ruedas
A. F ije las patas del frente y las patas de las ruedas al fondo del cuenco usando 4
copas para las pa tas, 4 arandelas grandes (I) y 4 tornillos grandes (C).
Nota: No apriete los tornillos grandes (C) antes de haber instalado la rejilla del fondo.
B. F ije la rejilla del fondo en las 2 patas del frente usando 2 arandelas pequeñas (H)
y 2 tuercas de mariposa grandes (G).
C. F ije las ruedas y la rejilla del fondo en las patas de las ruedas usando 2 tuercas
para ruedas (D).
D. A priete los 4 tornillos grandes (C).
H
G
D
C
I
Paso
4
Fije la tapa al cuenco
A. F ije la tapa al cuenco de abajo usando 4 tornillos pequeños (A) y 4 tuercas de
mariposa pequeñas (E).
B. Inserte las abrazaderas de soporte.
E
A
Paso
5
Introduzca la rejilla de calentamiento
A. Instale la rejilla de calentamiento en las perforaciones en la ta pa y en el cuenco.
Nota: Busque las perforaciones correspondientes en el costado de la tapa. Inserte
los 2 extremos cortos de alambre en las perforaciones de la ta pa, primero en un
lado y, luego, en el otro. Coloque las pa tas de la rejilla de calentamiento en las
ranuras en los costados de cuerpo de la parrilla.
B. Corte la atadura en la rejilla de calentamiento.
Paso
6
Inserte la rejilla para carbón de leña y la parrilla de cocción
Coloque la rejilla para carbón de leña y la parrilla de cocción en el cuenco.
Paso
7
Terminado
Felicitaciones, el armado ha terminado. Lea las instrucciones de operación antes de
seguir adelante.
