MONTAJE ESTÁNDAR (GABINETES DE INFERIOR PLANO)
Advertencia: Siempre use gafas de protección para la vista, a fin de evitar
lesiones al perforar.
1. Despeje la superficie debajo del área de instalación para evitar que caiga polvo
o sucio sobre los aparatos y demás artículos. Abra los gabinetes y vacíelos para
facilitar el proceso de montaje.
2. Limpie el panel inferior del gabinete por la parte de arriba y de abajo.

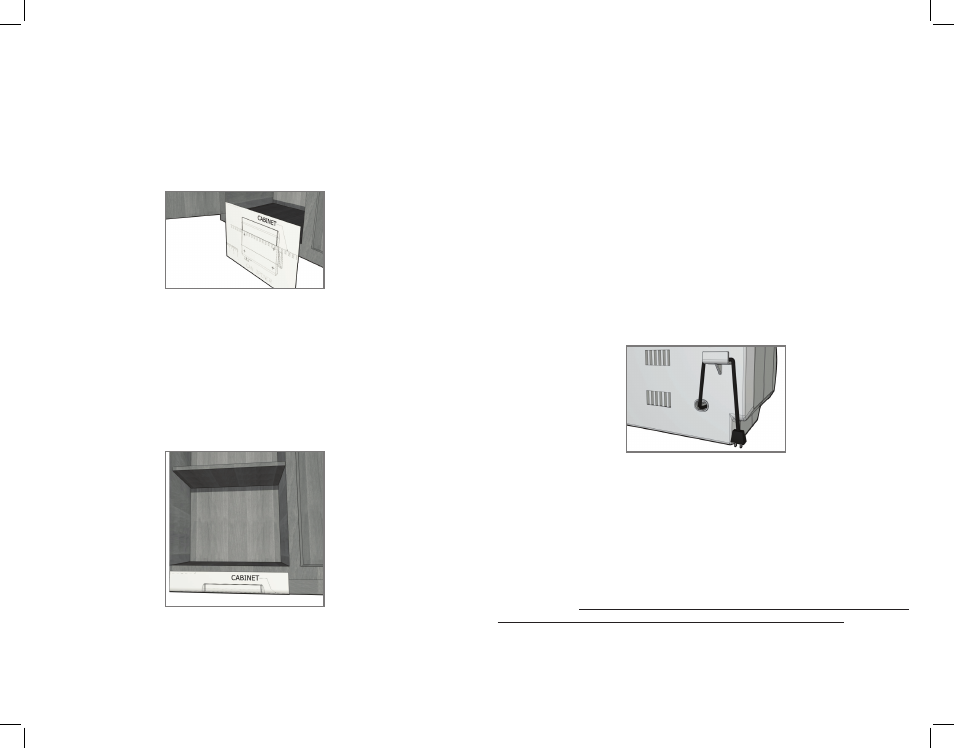

3. Abra las puertas de los gabinetes y coloque la plantilla, a ras contra la
superficie debajo del gabinete, asegurándose de que la línea gruesa de la
plantilla quede alineada con el borde inferior delantero de gabinete (D).
Importante: No alinee los agujeros de los tornillos de la plantilla directamente
debajo de la partición entre los gabinetes; el hacerlo evita la instalación
apropiada del aparato. Preste atención adónde desea fijar los agujeros, de
manera que no haya daño a los gabinetes durante el proceso de montaje. El
perforar a través de la partición del gabinete puede ocasionar daño y evitar la
instalación debida.
4. Doble la plantilla alrededor del borde del gabinete de forma que la línea
gruesa quede alineada con el borde inferior delantero, estire la plantilla y
pegue las 4 esquinas para fijarla en su lugar.
5. Use un taladro con broca de 6,3 mm (¼ pulg) y perfore desde abajo del
gabinete, atravesando los 4 agujeros marcados en la plantilla (E).
Importante: Siempre asegúrese de perforar derecho a través de de los agujeros
marcados en la plantilla. El perforar angularmente puede evitar la instalación
correcta del aparato y dañar los gabinetes si la broca llegase a perforar la
partición.
D
E
6. Una vez que haya perforado los agujeros, despegue la cinta adhesiva y la
plantilla de montaje.
7. Limpie el polvo y el sucio de la superficie inferior y superior del gabinete.
8. Por dentro del gabinete, coloque una arandela sobre cada uno de los 4
agujeros que ha perforado.
9. Sujete el aparato en su lugar, alineando la parte delantera del aparato con
el borde frontal del gabinete; los agujeros perforados en el gabinete deben
coincidir con los agujeros de montaje del aparato.
10. Deje caer cada uno de los tornillos a través de cada una de las arandelas,
cubriendo así los agujeros en el gabinete de adentro hacia abajo.
Nota: Para determinar que tornillos debe usar, tenga en cuenta que cada tornillo
debe sobresalirse del gabinete lo suficiente para que pueda asegurarse con una
tuerca.
11. Use el destornillador desde adentro del gabinete y apriete los 4 tornillos para
asegurar el aparato al gabinete.
Nota: Siempre apriete los tornillos para asegurar que no haya vibración mientras
el aparato está en funcionamiento.
12. Hale el cable del compartimiento de almacenaje detrás del aparato y
enchúfelo a una toma de corriente estándar. El cable sobrante se puede
alimentar nuevamente en el compartimiento o se puede colgar sobre el gancho
para manejo del cable, detrás del aparato (F).
Nota: Si va a conectar este aparato en la misma toma de corriente que otro
aparato †SpaceMaker™, por ejemplo un horno tostador o una cafetera, asegúrese
de poder desconectar el aparato con facilidad después de haberlo utilizado.
13. ¡Su aparato †SpaceMaker™ está listo para usar!
MONTAJE SOBRESALIENTE
Para gabinetes con labio saliente (vea la ilustración C)
Advertencia: Siempre use gafas de protección para la vista, a fin de evitar
lesiones al perforar.
Nota: Se han provisto separadores en caso de que el gabinete tenga saliente en el
borde delantero. Solamente use los separadores con los tornillos en la parte trasera
del aparato, para asegurar que quede nivelada con la parte del frente.
1. Despeje la superficie debajo del área de instalación para evitar que caiga polvo
o sucio sobre los aparatos y demás artículos. Abra los gabinetes y vacíelos para
facilitar el proceso de montaje.
F
