65

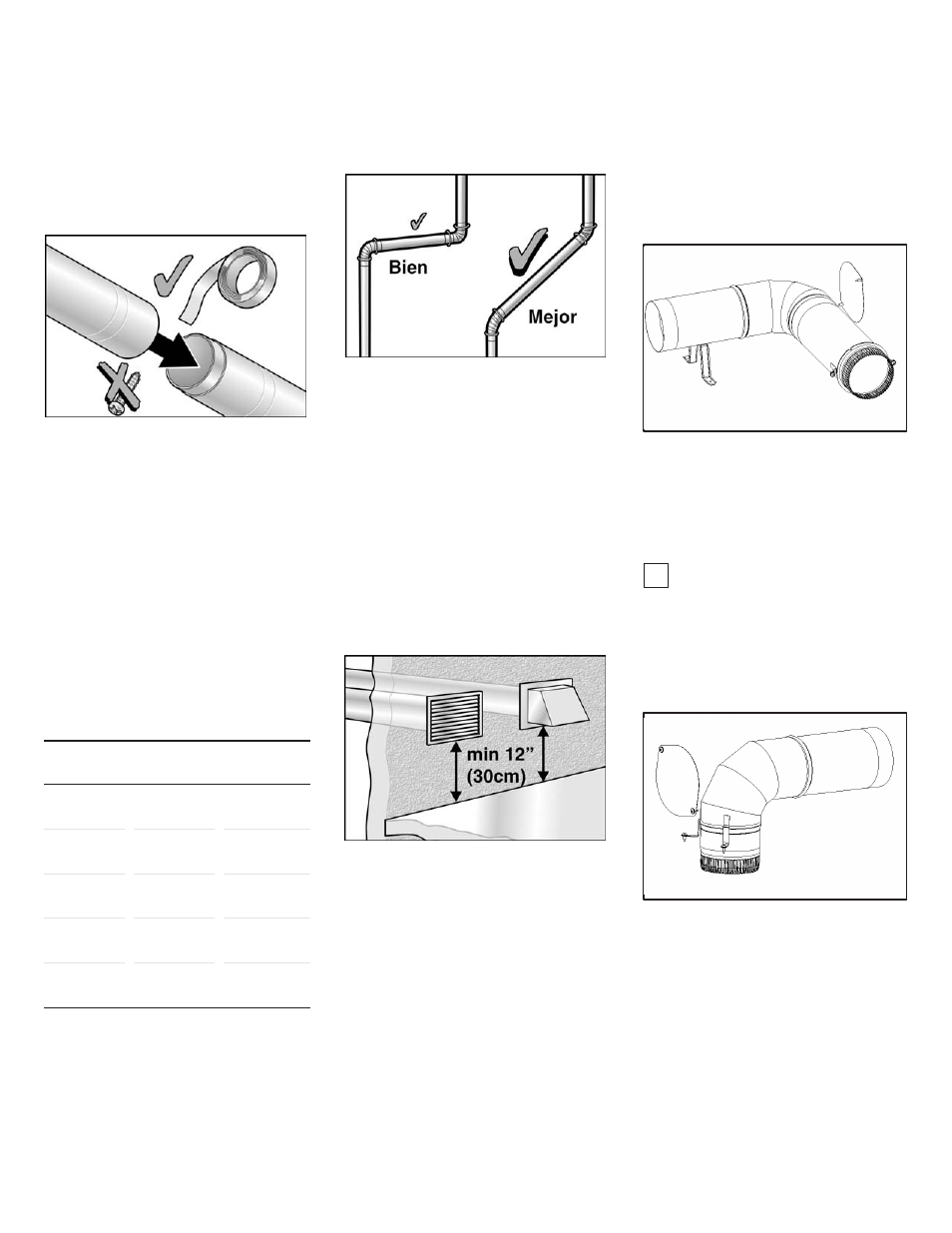

NO utilice tornillos o sujetadores en
el ensamble de la tubería, que se
prolonguen hacia el interior de
la misma. Funcionarán como
puntos de concentración de
pelusas.
Las junturas de los tubos deberán
asegurarse con una cinta adhesiva
de aluminio.
Todas las junturas de los tubos
deben sellarse para que no
presenten pérdidas. El extremo del
tubo de menor diámetro, deberá
señalar en el sentido de circulación
del aire.
Independientemente de conectar
la tubería a un sistema existente
o nuevo, asegure que esté libre
de pelusas.
En la tabla siguiente se indican
las longitudes máximas permitidas
tanto para tuberías rígidas como
para aquellas flexibles.
Número de
codos de 90°
Tubo rígido Tubo flexible
0 66 ft.
(2011 cm)
45 ft.
(1372 cm)
1 56 ft.
(1707 cm)
36 ft.
(1097 cm)
2 48 ft.
(1463 cm)
29 ft.
(884 cm)
3 39 ft.
(1189 cm)
22 ft.
(671 cm)
4 30 ft.
(914 cm)
16 ft.
(488 cm)
Nota:
La salida lateral e inferior ya tienen
un codo de 90° en el interior del
secador. Para determinar la
longitud máxima, deberá agregar
por lo tanto, un codo en la tabla
anterior.
No se recomienda el uso de más de
2 codos de 90 ° . Para un resultado
óptimo, separe los codos por lo
menos con 4 pies de tubería recta,
incluyendo en ello la distancia entre
el último codo y el sombrerete.
Sombrerete de ventilación
El tubo de ventilación debe terminar
en un sombrerete de ventilación
aprobado con laminillas de cierre
amortiguado. NO utilice un
sombrerete con seguros
magnéticos.
Para evitar restricciones en la
ventilación, la salida debe presentar
un distancia mínima de
12 pulgadas (30 cm) sobre el suelo
u otra superficie de obstrucción.
Partes necesarias
Las partes que se necesitan para
el sistema de ventilación, (codos,
tubos, salidas para la tubería)
no forman parte del volumen
de entrega del secador.
Accesorios
Las partes necesarias para el
sistema de ventilación pueden
adquirirse en el servicio a clientes
o bien en su vendedor local.
¡Rogamos tener en cuenta las
instrucciones de instalación que
provee el fabricante!
Juego para salida lateral
N° de parte: WZ20365
Nota:
¡El número máximo de codos de 90°
permitido es 4 (se incluye aquí,
el del juego de adaptación)!
i Se requiere de una herramienta
especial, para abrir el orificio en
el panel lateral.
¡Póngase en contacto con
el vendedor de su zona!
Juego de salida inferior
N° de parte: WZ20370
Nota:
¡El número máximo de codos de 90°
permitido es 4 (se incluye aquí,
el del juego de adaptación)!
