10 BRIGGSandSTRATTON.COM
Fonctions et commandes
Lisez ce manuel d’utilisation et les règles de sécurité avant d’utiliser votre génératrice.

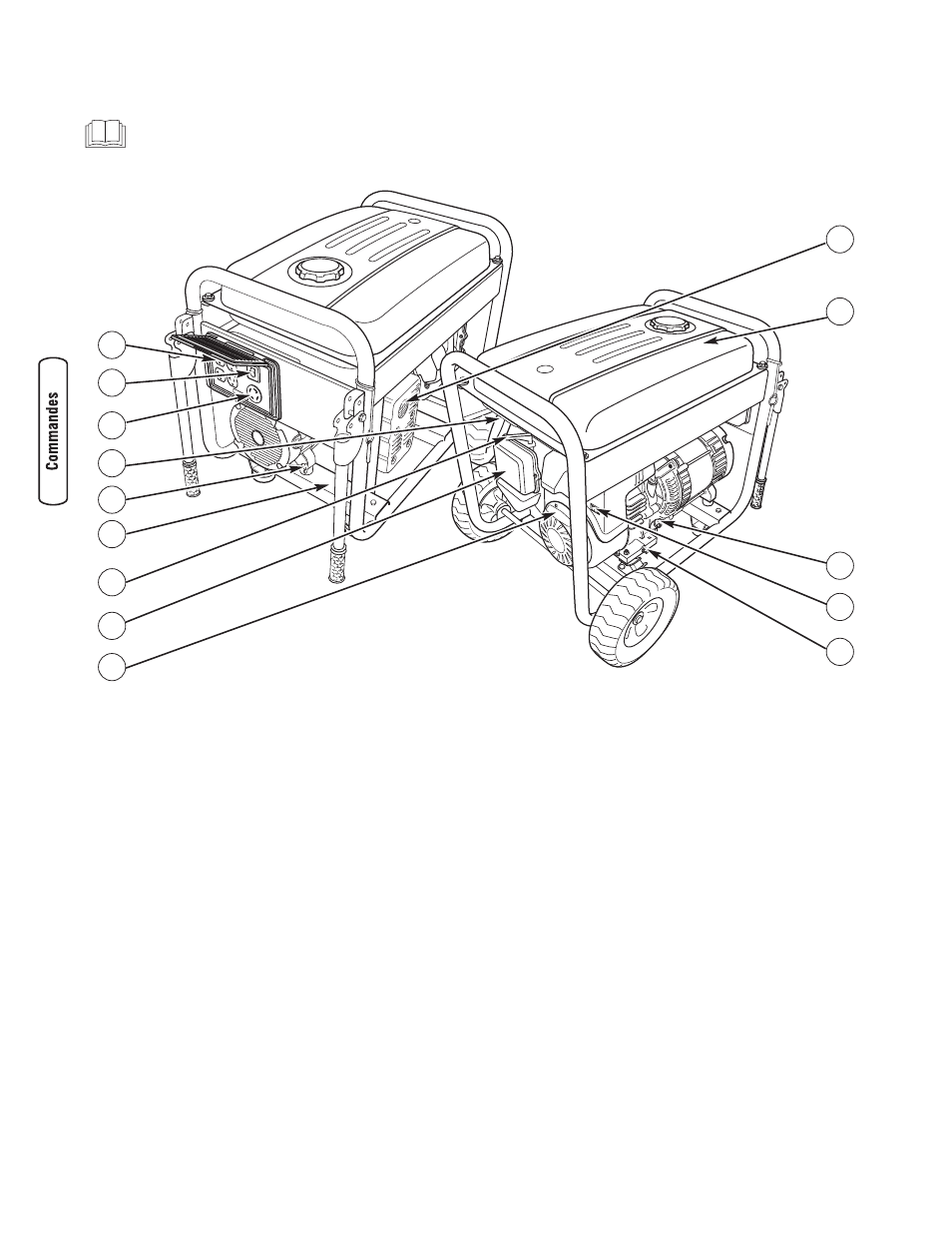

Comparez cette illustration à votre génératrice pour vous familiariser avec l’emplacement des diverses commandes et
réglages. Conservez ce manuel à des fins de référence.
A - Prises doubles de 120 volts C.A., 20 ampères —
Peuvent être utilisées pour alimenter les circuits
d’éclairage, les électroménagers, les outils et les moteurs
de 120 volts C.A., 20 ampères, monophasés, 60 Hz.
B - Disjoncteur bipolaire (C.A.) — Un disjoncteur bipolaire
est fourni afin de protéger toutes les prises et la
génératrice contre les surtensions.
C - Prise verrouillable de 120/240 volts C.A., 30 ampères
— Peuvent être utilisées pour alimenter les circuits
d’éclairage, les électroménagers, les outils et les moteurs
de 120 et/ou de 240 volts C.A., 30 ampères,
monophasés, 60 Hz.
D - Robinet de carburant — Utilisé pour alimenter le moteur
en essence ou pour couper l'alimentation en essence du
moteur.
E - Fixation de mise à la masse — Consultez l’agence
compétente de votre région au sujet des exigences de mise
à la masse.
F - Étiquette de données — Indique les numéro de modèle,
de révision et de série de la génératrice. Veuillez avoir ces
renseignements sous la main lors d’appel de service.
G - Levier d’étrangleur — Utilisé lors du démarrage à froid
d’un moteur.
H - Filtre à air— Protège le moteur en filtrant la poussière et
les débris dans la prise d’air.
J - Lanceur — Utilisé pour le démarrage du moteur.
K - Bouchon de vidange d’huile — Vidangez l’huile du
moteur ici.
L - Interrupteur à bascule — Réglez cet interrupteur sur «
On » avant d’utiliser le lanceur. Réglez l’interrupteur sur
« Off » pour arrêter le moteur.
M - Bouchon de remplissage — Vérifiez le niveau d’huile et
videz l’huile à moteur ici.
N - Réservoir de combustible — Capacité de sept (7)
gallons américains (26,5 l).
P - Silencieux pare-étincelles — Le silencieux
d’échappement réduit le bruit du moteur et est muni d’un
écran pare-étincelles.
Articles non montrés:
Identification du moteur — Fournit le numéro du modèle, le
type et le code du moteur. Veuillez avoir ces renseignements
lors d’appel de service.
B
E
F
G
L
P
K
N
J
A
H
C
M
D
