MONTAGEM
61
MONTAGEM
IMPORTANTE: Leia todo o manual do proprietário antes de
tentar montar ou operar sua nova lavadora à pressão.
Remova a Lavadora à Pressão da Caixa
• Remova todos os acessórios e bolsa de peças que
acompanham a lavadora à pressão.
• Corte dois cantos na extremidade da caixa de cima para
baixo para que a caixa possa ser dobrada diretamente; em
seguida, remova todo material de embalagem.
• Retire a lavadora à pressão da caixa.
Conteúdo da Caixa
Os itens da caixa são os seguintes:
• Unidade principal
• Puxador
• Óculos de segurança
• Mangueira de alta pressão
• Pistola de pulverização
• Extensão do bico ajustável
• Bolsa de peças (inclui os seguintes itens):
• Acessórios da mangueira
• Conexões rápidas
• Kit de manutenção
• Manual do proprietário
• Manual do motor
• Kit de ferramentas para fixação do puxador (com os
seguintes itens):
• Parafuso francês (2)
• Botão de plástico (2)
• Ganchos em "L" (2)
• Botão de plástico (2)
Se houver alguma peça faltando ou danificada, contate o centro de
manutenção local autorizado da Briggs & Stratton.
PREPARO DA LAVADORA À
PRESSÃO PARA USO
Para preparar a lavadora à pressão para operação, será
necessário realizar estas tarefas:
1.
Fixe o puxador à unidade principal.
2. Abasteça o motor de óleo.
3. Adicione combustível ao tanque.
4. Conecte a mangueira de alta pressão à pistola de
pulverização e à bomba.
5. Conecte o suprimento de água à bomba.
6. Conecte a extensão do bico à pistola de pulverização.
Fixe o Puxador à Unidade
1. Posicione o puxador nos respectivos suportes já conectados
à unidade principal. Certifique-se de que os furos no puxador
fiquem alinhados com os furos nos suportes do puxador
(Figura 53).
NOTA: Pode ser necessário mover os suportes do puxador de
um lado para o outro.
2.
Insira o parafuso francês pelo furo no lado direito do
puxador (visto da frente da unidade) e conecte o botão de
plástico (Figura 54). Aperte o botão com a mão.
Furos de
alinhamento
Puxador
Suportes do
puxador

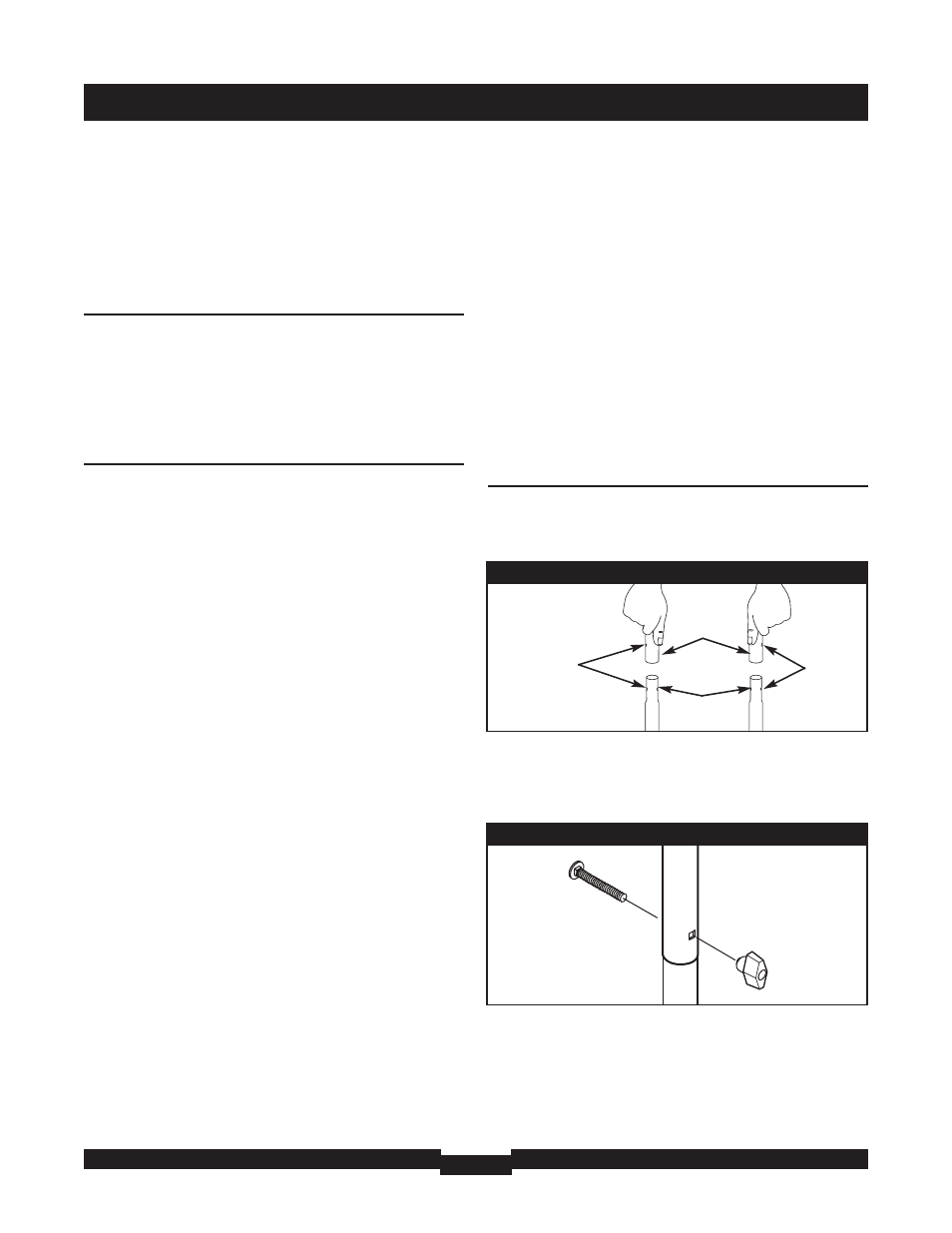

Figura 53 — Conecte o Puxador à Base
Figura 54 — Prenda o Puxador
