ASSEMBLAGE
25
ASSEMBLAGE
IMPORTANT: Lire entièrement le manuel d'utilisation avant de
monter et d'utiliser l'appareil.
Deballer le nettoyeur haute pression de
son carton
•
Sortir tous les accessoires et composants livrés avec le
nettoyeur haute pression.
•
Couper le carton du haut en bas le long de deux arêtes
consécutives et rabattre au sol le côté ainsi libéré, retirer
ensuite tous les matériaux d'emballage.
•
Sortir le nettoyeur haute pression de sa boîte.
Contenu de la boîte
La boîte contient les éléments suivants :
•
Unité principale
•
Poignée
•
Lunettes de sécurité
•
Flexible haute pression
•
Pistolet de pulvérisation
•
Rallonge de buse réglable
•
Sachet de pièces détachées (contenant les éléments suivants) :
•
Manuel d'utilisation
•
Manuel du moteur
•
Kit d'entretien
•
Raccords de tuyau
•
Raccords rapides
•
Kit de quincaillerie de fixation de la poignée (comprenant) :
•
Boulons (2)
•
Boutons en plastique (2)
•
Crochets en " L " (2)
•
Boutons en plastique (2)
Si des pièces manquent ou sont endommagées, contacter le
centre de réparation Briggs & Stratton le plus proche.
PRÉPARATION DU NETTOYEUR
HAUTE PRESSION AVANT
UTILISATION
Pour mettre le nettoyeur haute pression en état de
fonctionnement, les tâches suivantes doivent être effectuées:
1.
Fixer la poignée à l'unité principale.
2.
Faire le niveau d'huile.
3.
Faire le plein d'essence.
4.
Raccorder le flexible haute pression au pistolet et pompe.
5.
Raccorder l'alimentation en eau à la pompe.
6.
Monter la lance sur le pistolet.
Fixer la poignée sur l'appareil
1.
Placer la poignée sur les supports déjà reliés à l'unité
principale.Vérifier que les trous de la poignée et des
supports sont alignés (figure 19).
REMARQUE: Il peut être nécessaire de déplacer les supports
d'un côté à l'autre.
2. Insérer le boulons dans le trou du côté extérieur de la
poignée et fixer le boutons en plastique (figure 20). Serrer le
bouton à la main.
Aligner
les trous
Poignée
Supports de
poignée

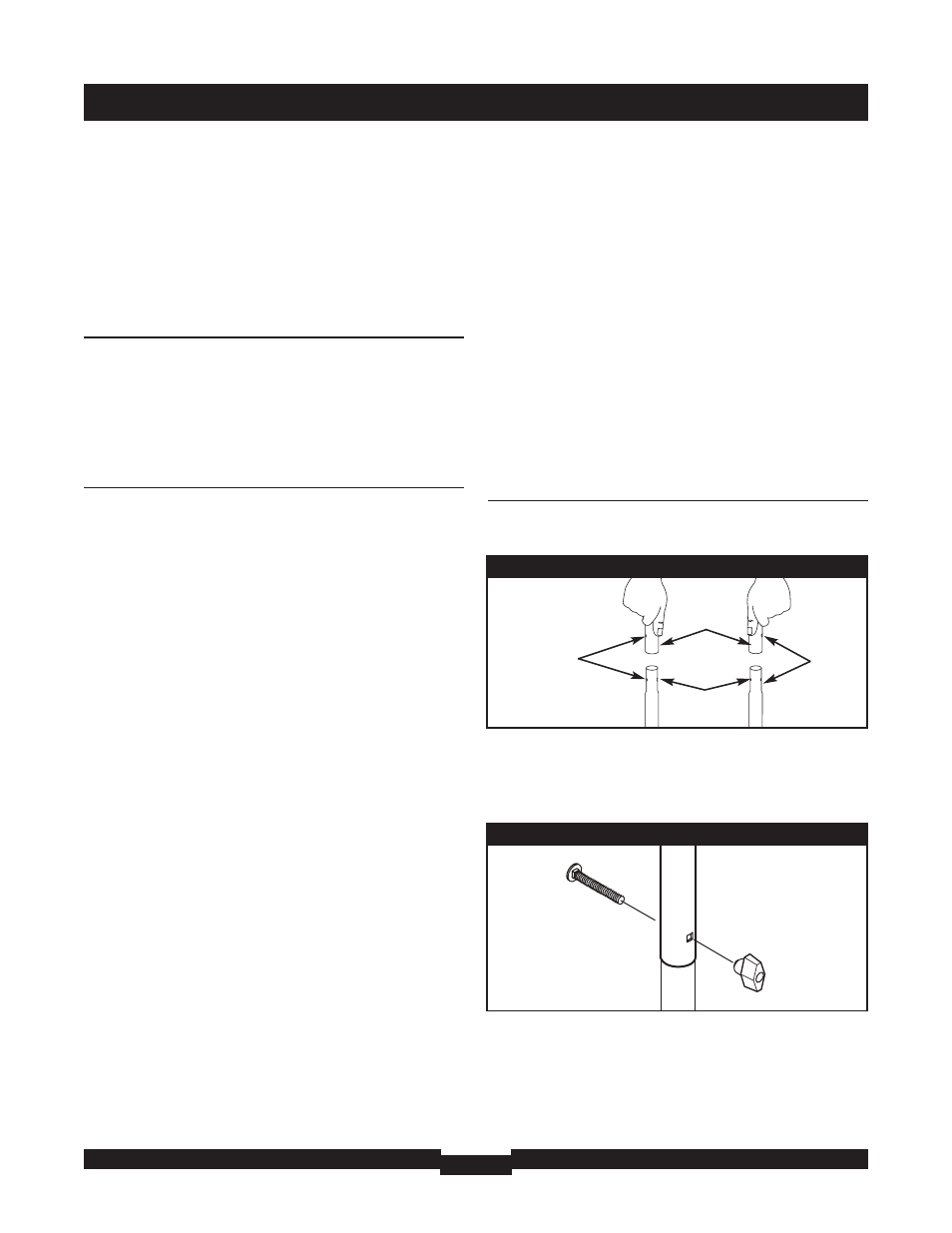

Figure 19 — Fixer la poignée sur la base
Figure 20 — Immobiliser la poignée
