Alida de bocinas, Es pa ñ o l – Bazooka ELA265 User Manual
Page 48
47
Realice la conexión de bocinas utilizando cable no menor a calibre 16.
Para todo componente de audio, conectar en fase de salida del amplificador con la bocina es
esencial al momento de obtener buena respuesta de baja frecuencia. Cuando conecte,
asegúrese que el positivo (+) del amplificador se conecte al positivo (+) de la bocina, y haga
lo mismo con el negativo (-).
S
ALIDA DE BOCINAS

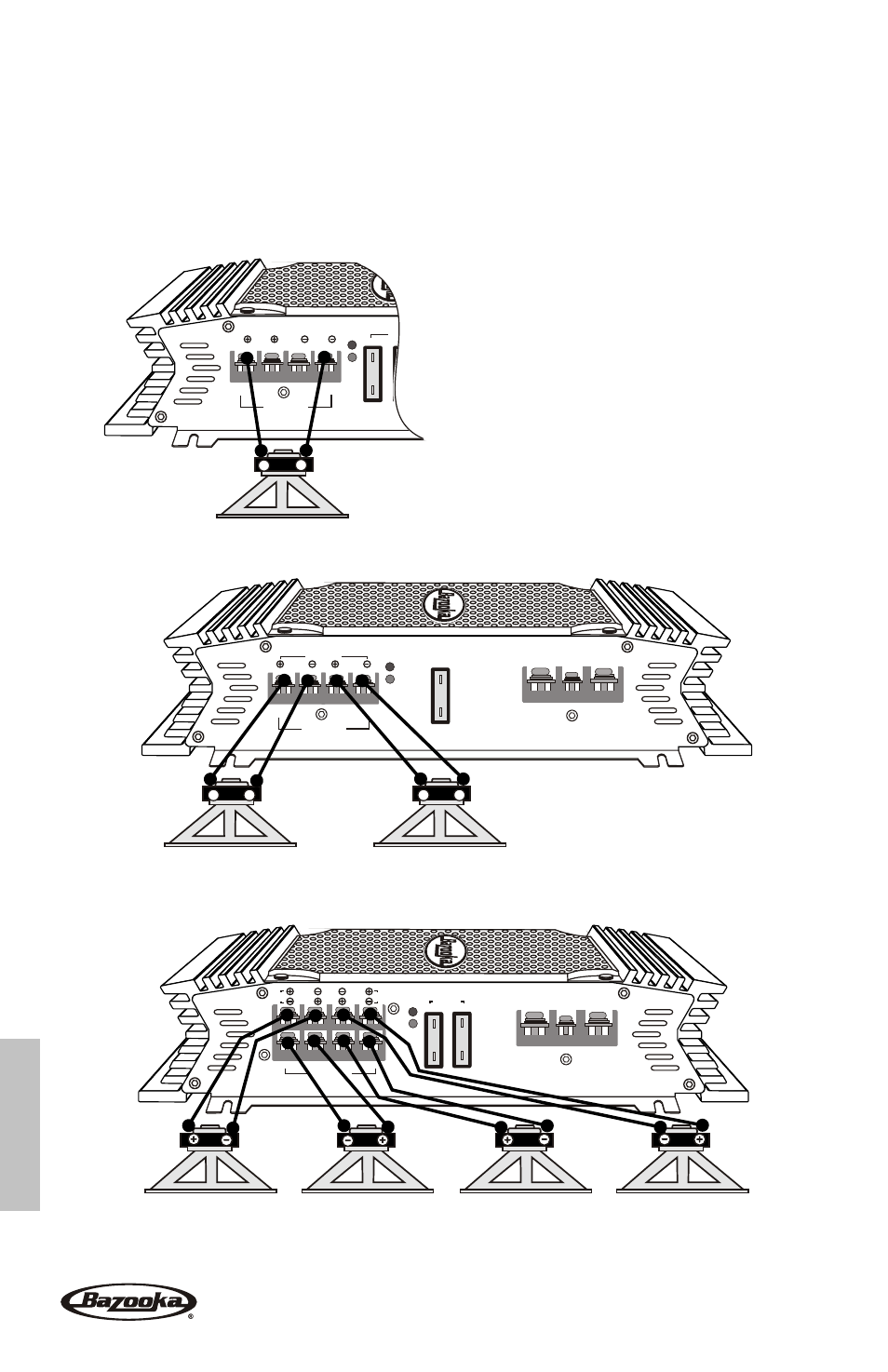

CONEXION DE BOCINAS:
ELA465
CONEXION DE BOCINAS:
ELA265, ELA2100 y ELA2150
CONEXION DE BOCINAS:
ELA1190, ELA1300, ELA1500 y ELA1800
ES
PA
Ñ
O
L
FUSES
25A
25A
25A
SPEAKERS
+12V
PROTECT
POWER
GND
REM
SP
SP
SP
SP
+
+
-
-
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
Note que aunque el ELA1190, ELA1300,
ELA1500 y ELA1800 son amplificadores
mono, tienen dobles terminales de bocina.
Estos terminales están internamente
conectados en paralelo . El segundo par de
terminales se utiliza para facilidad de
conexión en sistemas de multiples
subwoofers.
FUSE
25A
SPEAKERS
BRIDGED
+12V
PROTECT
POWER
GND
REM
LEFT
RIGHT
+
+
-
-
+
+
-
-
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
BRI
BRI
FUSES
25A
25A
SPEAKERS
PROTECT
POWER
+12V
GND
REM
CH1
CH3
CH2
CH4
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
4 Ohm
(2 Ohm Minimum)
