2. Configurar la base del monitor de nube

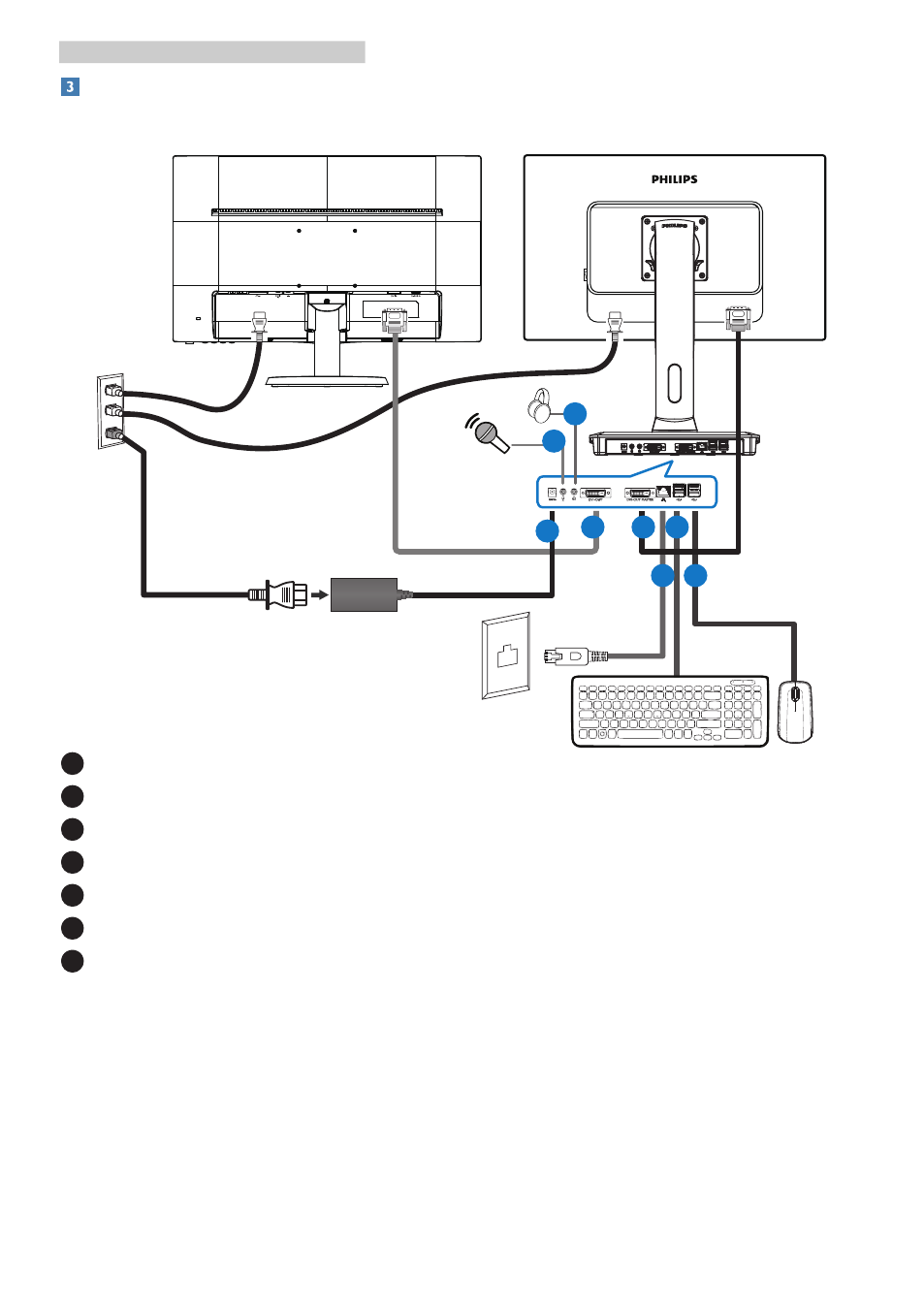

Conectar al monitor y al servidor

RJ-45

1

2

3

4

5

6

7

7

1

Entrada del adaptador de 12 Vcc y 3 A

2

Entrada de micrófono

3

Toma de auriculares

4

SALIDA DE DVI esclava

5

SALIDA DE DVI maestra

6

Ethernet (10 / 100 / 1000 Mbps)

7

Puerto USB 2.0

Conectar a la base del monitor de nube
1. Conecte el cable de señal del monitor al conector de vídeo situado en la parte posterior de la

base del monitor de nube.

2. Conecte el cable LAN RJ-45 al puerto LAN situado en la parte posterior de la base del monitor

de nube.

3. Conecte los cables de alimentación de la base del monitor de nube y el monitor a una toma de

suministro eléctrico cercana.

4. Encienda la base del monitor de nube y el monitor. Si se muestra alguna imagen, la instalación ha

finalizado.
