Einleitung

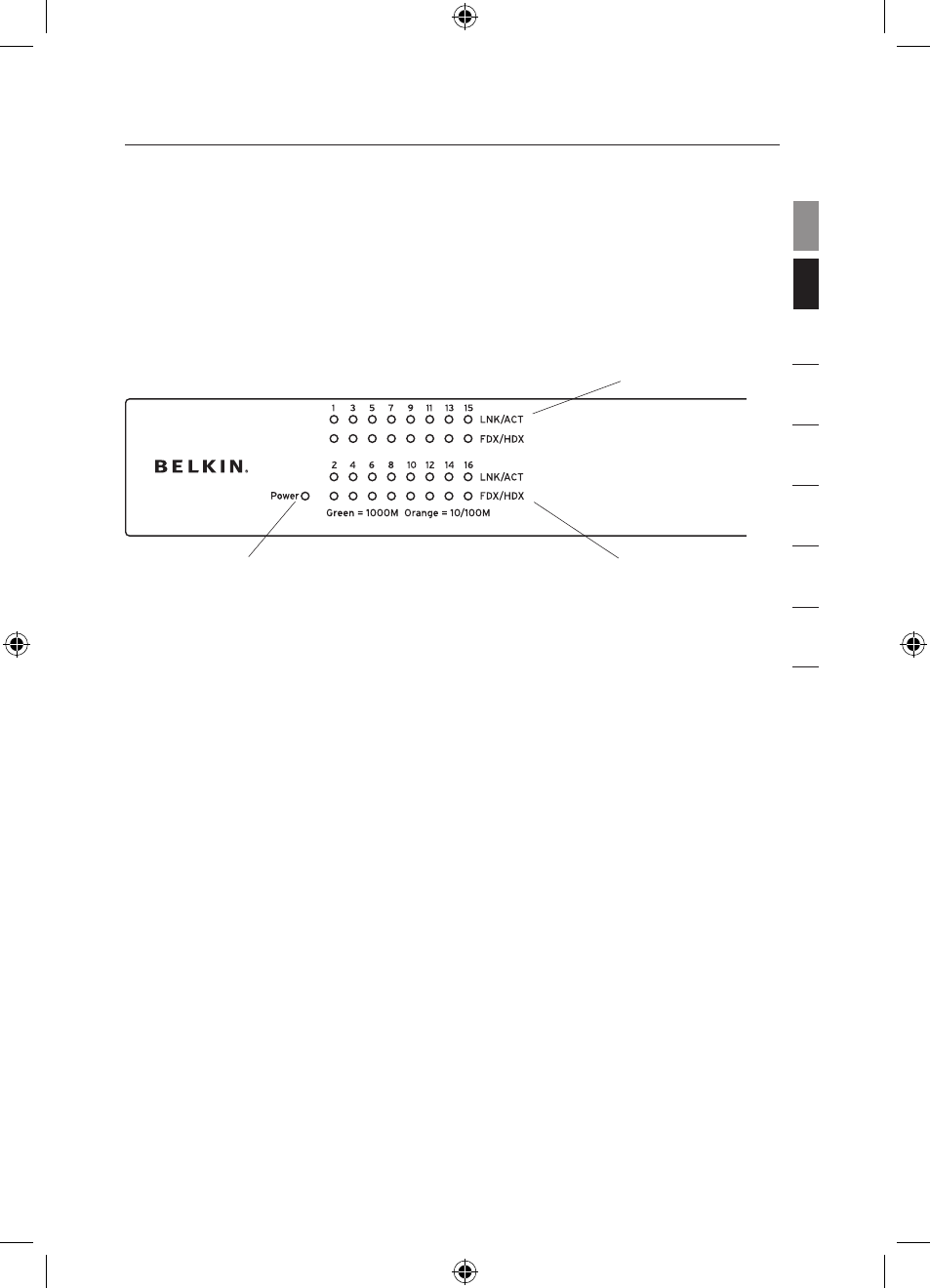

LED-Anzeigen an der Vorderseite
Zur Übersicht über Verbindungsgeschwindigkeit und Verbindung/
Aktivität sind Belkin 16- und 24-Port Gigabit Switches mit zwei
Reihen LED-Anzeigen ausgestattet und verfügen zudem über eine
separate Betriebsanzeige.
(a) Betriebsanzeige (POWER)
• Grün – eingeschaltet, normaler Betrieb
• Aus – ausgeschaltet, Switch nicht in Betrieb
(b) Verbindungs- und Aktivitätsanzeige (Link/Act)
• Daueranzeige (grün) – Netzwerk-Gerät ist korrekt über
diesen Port an den Switch angeschlossen
• Blinkanzeige (grün) – Daten werden über diesen Port
gesendet und empfangen
• Aus – Keine bestehende Verbindung
(c) 100 M / 1000 M Anzeige
• Daueranzeige (grün) – Eine 1000-Mbit/s-Verbindung ist an
diesem
Port hergestellt worden
• Daueranzeige (gelb) – Eine 100-Mbit/s-Verbindung ist an
diesem
Port hergestellt worden
• Aus – Eine 10-Mbit/s-Verbindung ist an diesem Port
hergestellt worden
