Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
Para obtener excelentes recetas y sugerencias, visite recipes.uniflame.com.
página
3
Lista de piezas
1 Manija de la tapa 55-07-043
2 Rejilla de calentamiento 55-14-855
3 Tapa
55-07-042
4 Regulador de aire 55-14-857
5 Parrilla de cocción 55-14-873
6 Bisagra superior (2) 55-15-123
7 Bisagra inferior (2)
55-14-868
8
Rejilla para el carbón de
leña
55-14-856
9 Manija lateral 55-14-870
10 Cuenco de abajo 55-09-201
11 Repisa lateral 55-14-869
12
Vara de soporte de la
rejilla para el carbón de
leña (2)
55-14-872
13
Mecanismo de la perilla
ajustable
55-09-203
14 Panel de control 55-09-204
15 Perilla ajustable 55-09-202
16
Copa de soporte de la
pata (4)
55-14-864
17
Elemento de
deslizamiento del
recipiente para la ceniza
55-09-200
18 Pata izquierda (2) 55-14-863
19 Pata derecha (2)
55-14-860
20 Repisa inferior 55-14-858
21 Rueda (2) 55-14-861
22 Tapacubo (2) 55-14-862
23 Eje
55-14-859
24 Recipiente para la ceniza 55-09-199

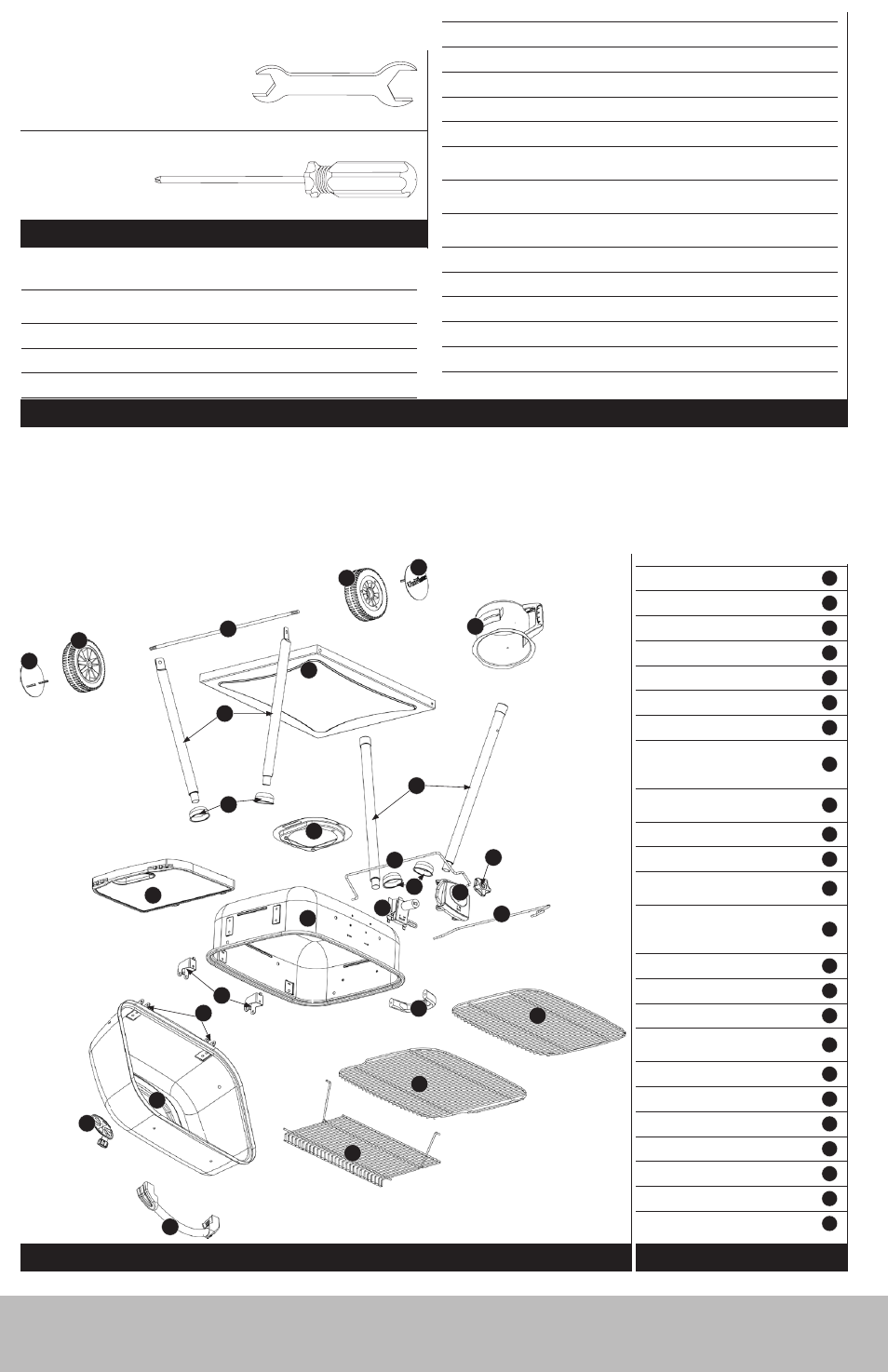

Diagrama de explosión
5
9
2
17
12
8
13
14
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x12 1 pz
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 7 pzs
C
Tornillo Phillips de cabeza abombada, galvanizado, M6x16 11 pzs
D
Tornillo
Phillips de cabeza abombada, galvanizado, M6x40
4 pzs
E
Tornillo Phillips de cabeza abombada, galvanizado, M6x45 2 pzs
F
Tuerca Galvanizada, M10 2 pzs
G
Tuerca de
caperuza
Galvanizada, M10 2 pzs
H
Tuerca de
mariposa
Galvanizada, M5 1 pz
I
Tuerca de
mariposa
Galvanizada, M6 5 pzs
J
Arandela
Galvanizada, ø5,5
6 pzs
K
Arandela Galvanizada, ø6,5 5 pzs
L
Arandela Galvanizada, ø6,5 12 pzs
M
Arandela Galvanizada, ø6,2 4 pzs
N
Arandela
Resistente al calor, ø6,2
12 pzs
O
Arandela de cierre Galvanizada, ø5,5 7 pzs
P
Arandela de cierre Galvanizada, ø6,5 11 pzs
Q
Perno de ojal Negro, ø5 x 30 2 pzs
R
Pasador de
horquilla
Galvanizado, ø1,4 x 30 2 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2 1 pc
Llave inglesa M5 - M8 2 pzs
10
12
20
22
21
23 24
7
16
18
19
16
11
21
22
1
4
3
6
15
