33
Pour faire les calculs à la main, vous devrez suivre les étapes ci-dessous.
Dimensions de la pièce : les mesures devront être en pouces.
Point d’écoute : Position debout =64,4 pouces (164 mm); Position assise = 48,5 pouces (14 mm)
Facteur « F » du haut-parleur
Haut-parleur Bonne Moyenne Excellente
PRI665CV 3.18 .606 .086
PRI685CV .619 .183 1.746
Remarque : Bonne couverture = ± 6 dB; Couverture moyenne = ± 3 dB et Excellente couverture = ± 1,5 dB. Généralement
nous recommandons la couverture « Moyenne » mais si des contraintes rendent ceci impossible pour le client, alors utilisez la
couverture « Bonne ». La couverture « Excellente » est utilisée lorsque vous désirez une couverture très uniforme et générale-
ment à une pression sonore (SPL) faible ou élevée.
H
diff
= Hauteur du plafond – Point d’écoute
Distancement
max
= H
diff
x Facteur « F » du haut-parleur
Colonnes = longueur de la pièce / distancement
max
(arrondi)
Rangées = largeur de la pièce / distancement
max
(arrondi)
Distancement
L
= longueur de la pièce / colonnes
Distancement
W
= largeur de la pièce / rangées
Le premier haut-parleur est placé à (Distancement
L
/, Distancement
W
/)
La colonne suivante est placée à (Distancement
L
/+ Distancement
L
) … et ainsi de suite jusqu’à ce que toutes les colonnes
soient placées
La rangée suivante est placée à (Distancement
W
/+ Distancement
W
) … et ainsi de suite jusqu’à ce que toutes les rangées
soient placées
Pour déterminer le nombre de haut-parleurs de basses requis, les calculs sont beaucoup moins élaborés. Déterminez le vol-
ume de la pièce (Long. x Larg. x Haut., en pieds) et divisez ce nombre par 15 000 puis arrondissez la réponse.
Pour déterminer le niveau sonore maximal perçu (SPL), vous devrez connaître la dimension H
diff
en pieds et la pression SPL
(en décibels) maximale du haut-parleur. La SPL maximale à 3 pieds d’éloignement à utiliser pour chaque haut parleur est.:
Type de H-P SPL max.
PRi665CV 101 dB
PRi685CV 103 dB
PRi85SubCV 101 dB

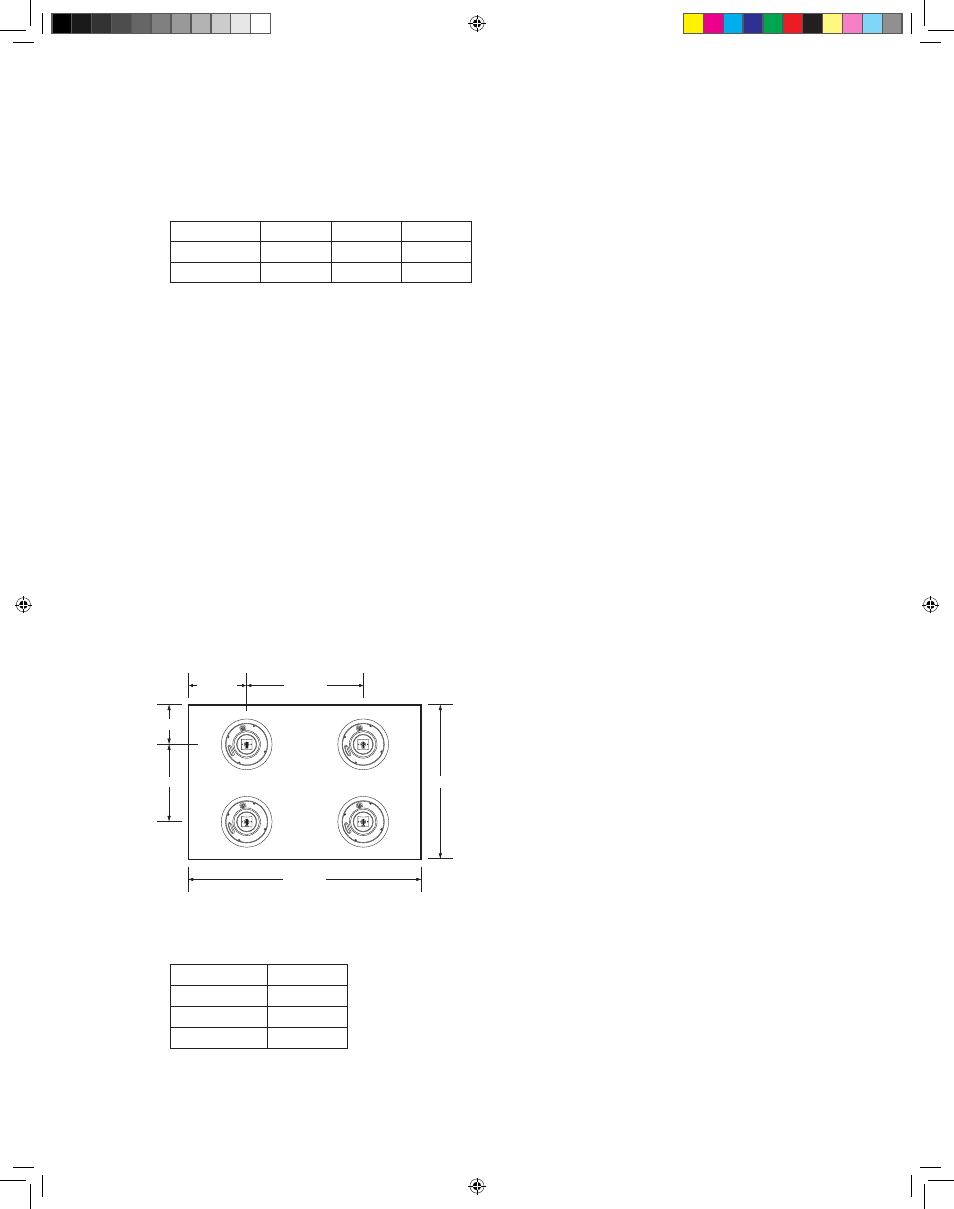

LONGUEUR (L)
Distancement.
L
LARGEUR (W)
Distancement
W
2
Distancement
W
Distancement
L
2
W 23
W4 6 W 6 1 W 8 W 4 X ri D
W 23
W4 6 W 6 1 W 8 W 4 X ri D
Remarque : Ces données ne sont pas la pression SPL maximale absolue
des haut-parleurs. Elles sont des guides à utiliser pour la conception
d’installations.
