45
Prima del montaggio
Rendimento ottimale della cappa
aspirante:
❑ Tubo di scarico corto, liscio.
❑ Il minor numero possibile di gomiti di
tubo.
❑ Massimo diametro possibile del tubo
(meglio ø 150 mm) e grandi gomiti di
tubo.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
Il produttore delle cappe
aspiranti non concede garanzia per
reclami che sono da attribuire alla
progettazione ed all’esecuzione del
percorso dei tubi.
❑ Tubi tondi
Tubi di scarico breve:
diametro interno min. 120 mm,
Tubo di scarico lungo:
diametro interno min. 150 mm.
❑ I canali a sezione quadra devono avere
una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
l 120 mm ca. 113 cm 2
l 150 mm ca. 177 cm 2
❑ Giunture con tubi di diametro diffe-
rente: chiudere con nastro di tenuta.
❑ Nel funzionamento ad espulsione
d’aria provvedere ad una sufficiente
alimentazione d'aria.
Scarico diretto verso dietro:
É possibile nei limiti del pensile solo per i
pensili alti, secondo la grandezza del tubo
di scarico.
❑ Eseguire a tale scopo l'apertura nella
parete posteriore del pensile con scana-
latura per il cavo di alimentazione elettri-
co.
Scarico verso l'alto:
Potete acquistare
presso il fornitore
specializzato il set
di montaggio com-
pleto.
Trovate i relativi
numeri degli
accessori nelle
istruzioni per l'uso.
1. Eseguire l'apertura nel piano superiore
del pensile, con scanalatura per il cavo
di alimentazione elettrico.
– La sagoma di taglio
O
I è acclusa –.
2. Ritagliare il fondo del pensile – se
disponibile – sull'intera larghezza, ad una
profondità di min. 270 mm.
Attacco tubo di scarico l 150 mm:
❑ Fissare il tubo di scarico direttamente al
raccordo di scarico.
Attacco del tubo di scarico
l 120 mm:
❑ Fissare l’accluso manicotto di riduzione
all’uscita dell’aria.
I fori all’uscita dell’aria devono essere
chiusi ermeticamente.
❑ Fissare il tubo d’espulsione aria al
manicotto di riduzione.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento ad espulsione d’aria.

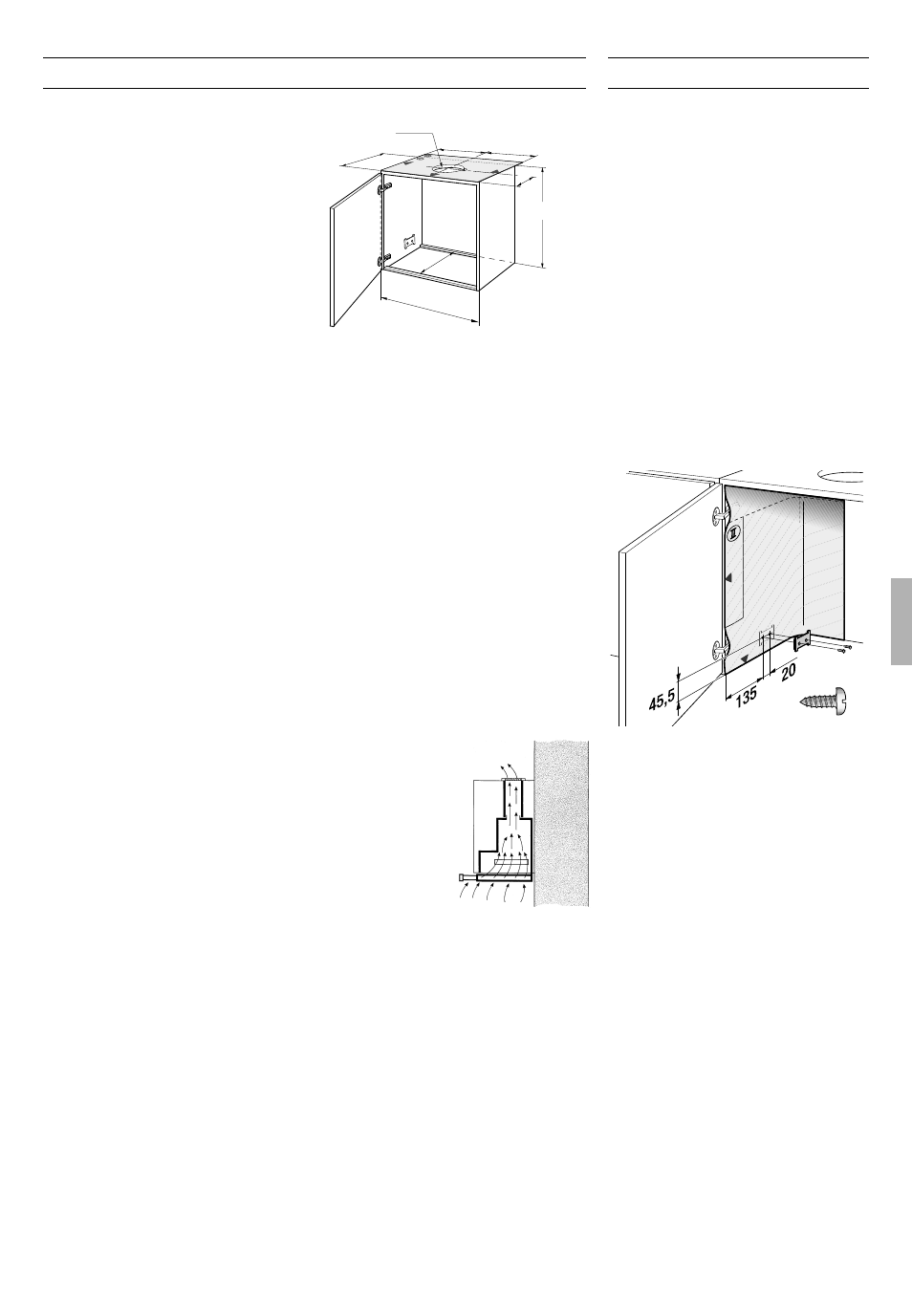

Preparazione del pensile
Questa cappa aspirante è prevista per il
montaggio in un pensile con le seguenti
dimensioni:
larghezza: 600 mm
profondità: da 293 a 350 mm
altezza: min. 435 mm.
Per profondità del pensile superiori a
293 mm, la cappa aspirante può essere
spostata indietro, p. es. per permettere il
montaggio di una mensola per le spezie
avanti alla cappa aspirante.
A tal fine appoggiare la sagoma
O
II
spostata adeguatamente più dietro.
La stabilità del pensile deve essere
garantita durante e dopo il montaggio.
Ciò anche in caso di montaggio
all'estremità della riga di mobili.
1. Tracciare rispettivamente due punti di
fissaggio – a destra e a sinistra – sui lati
interni del pensile e praticare con un
punteruolo fori preliminari.
Trapanare:
l 2 mm – max. 10 mm di profondità.
Per tracciare entrambi i punti di
fissaggio usare la sagoma
O
II .
2. Avvitare le due piastrine di fissaggio.
3. Appendere il pensile con la porta e
allineare.
Rispettare la distanza minima tra i
fornelli e la cappa aspirante! Fig. 1.
